有網友問：將繪制的直線和圓弧合并成多段線，問什么就合并了一半，要怎么做?

估計不少人遇到過類似的問題，看著繪制的圖形都是首尾相連的，但想用PE命令或者JOIN命令將選中的圖形連接成一條完整的多段線，處理后發現多段線并沒有正常連接，得到了兩段甚至多段分開的多段線。

如果大家沒有切換過坐標系，都在同一個坐標系下繪制的直線、圓弧、多段線只要首尾相連，就可以正常連接。但如果沒有首尾相連，比如端點間有間隙、交叉或重疊，就無法正常連接。

我建議網友局部放大檢查未連接處是否存在上述情況，但他放大發現是有問題，又重新做了一遍，放大也沒問題了，是用切線連的兩圓，但還是不行，結果還是和圖片一樣。這個就比較奇怪了，沒有看到圖紙，我的猜測是估計是坐標系的問題，要連接的兩部分不共面，雖然他修改后圖形收尾相連了，仍然無法連接。

下面我就將無法連接多段線的幾種常見情況和解決方法列舉一下，大家遇到類似問題先看看是否屬于這幾種情況。

一、端點間有間隙

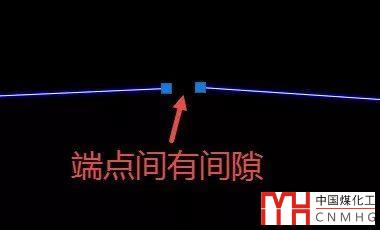

有時圖形看上去是連接的，但實際上端點間有空隙，放大多段線斷開的位置，可以看到如下圖所示的效果。

遇到這種情況還比較好處理，方法有很多種，具體采用哪種方法取決于圖形的特點和要求，也取決于這類點的多少?？刹捎玫姆椒ㄓ邢旅鎺追N：

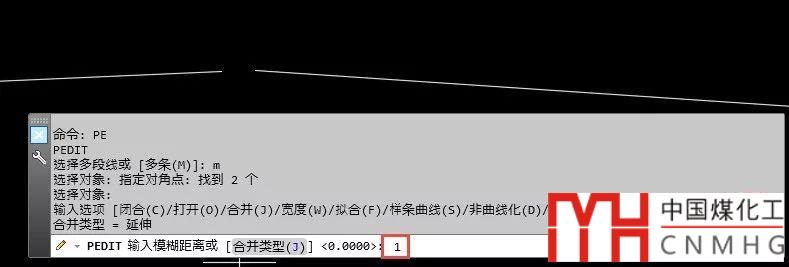

1、可以在執行PE命令的時候直接輸入模糊距離，比如輸入1，只要大于間隙距離，這些線就可以正常連接，如下圖所示。

注意：要想出現模糊距離設置，需要先執行PE命令，然后再選線。如果先選線再執行PE，不會出現模糊距離的設置。

2、直接拖動夾點讓兩個夾點重合。

3、用延伸或圓角（半徑設置為0）來連接這些線。

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

每日一貼——CAD多段線的編輯技巧

每日一貼——CAD修剪和延伸命令的相關技巧和問題

每日一貼——CAD圓角FI一些特殊用法

二、交叉

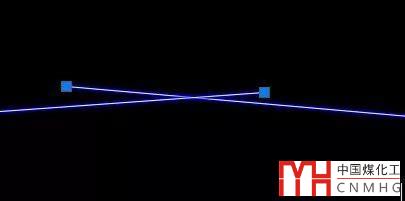

放大多段線斷開的位置，可以看到線的端部有交叉，如下圖所示的效果。

遇到這種情況處理方法與有間隙類似：設置連接時的模糊距離大于端點間的距離；移動夾點使兩者重合；利用修剪或圓角去除多余的線段。

--下面是廣告，非本文圖片--

三、重疊

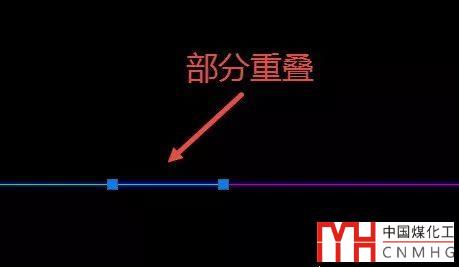

有時圖形經過鏡像鏡像軸沒有選對或復制等方式編輯的時候沒有捕捉端點，可能會出現圖形部分重疊的現象，如下圖所示。

出現這種情況用設置模糊距離的方法就不能處理了，因為共線，用修剪和圓角也不行了；但還可以通過拖動夾點來編輯，另外還可以通過消除重線OVERKILL命令來處理。

CAD繪圖時圖形重合或重疊怎么辦？消除重線(overkill）

CAD多段線上多余的頂點怎么批量刪除？


四、不共面

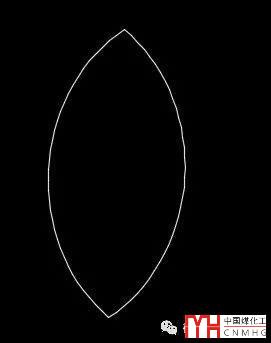

有些圖形確實是首尾相連的，沒有上述說的任何一種問題，如下圖所示。

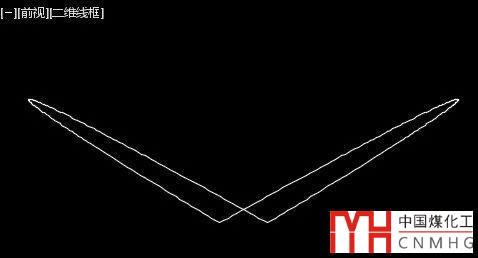

但如果切換到其他視圖，會看到這兩條圓弧并不在同一個平面上，如下圖所示。

如果圖形雖然不在同一平面，但跟坐標系的XY平面平行，這種就比較好處理點，將圖形的標高或Z坐標都改成一致就可以，可以利用一下Z軸歸零的方法和工具。

每日一貼——CAD圖形如何Z軸歸0？

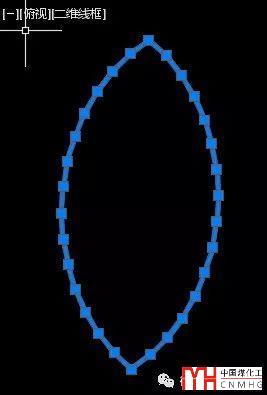

但如果像上圖一樣兩個圖形不平行相對就難處理一些了，我們在俯視圖看到的只是圖形在XY平面上投影。如果我們需要保留原有形狀，需要將圖形旋轉回跟XY平面平行。如果希望保留投影的形狀（比如有些直線只是起點和端點的Z坐標不一致），如果安裝了CAD的擴展工具（EXPRESS TOOL），可以用FLATTEN將這些圖形變平投影到XY平面上，比如上面的兩條圓弧用FLATTEN處理過后會變成兩條多段線，如下圖所示。

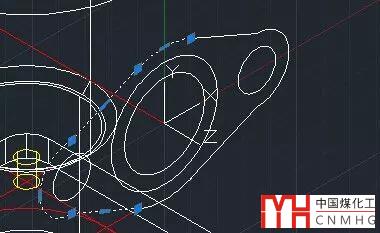

而那位網友的圖是在三維空間通過設置UCS后畫的，修改后雖然首尾相連，但沒有拿到圖紙，也不知道是不是圖形是否在他的設置的UCS平面上，是否存在不共面的情況。他的圖形用已連接的一段多段線設置UCS（用UCS的對象O選項），然后旋轉復制一份圖形，這樣可以保證兩者共面，再連接試試。

每日一貼——用戶坐標系UCS的常規應用和設置

CAD插件——使圖形與UCS的XY平面平行

上面是我想到的幾種情況和解決方法，估計還會有其他情況，如果大家知道有什么其他情況會導致多段線無法連接，或者你的圖紙遇到了類似問題檢查后不是上述問題的話，可以留言補充或?qū)⒂袉栴}的圖形發給我！
