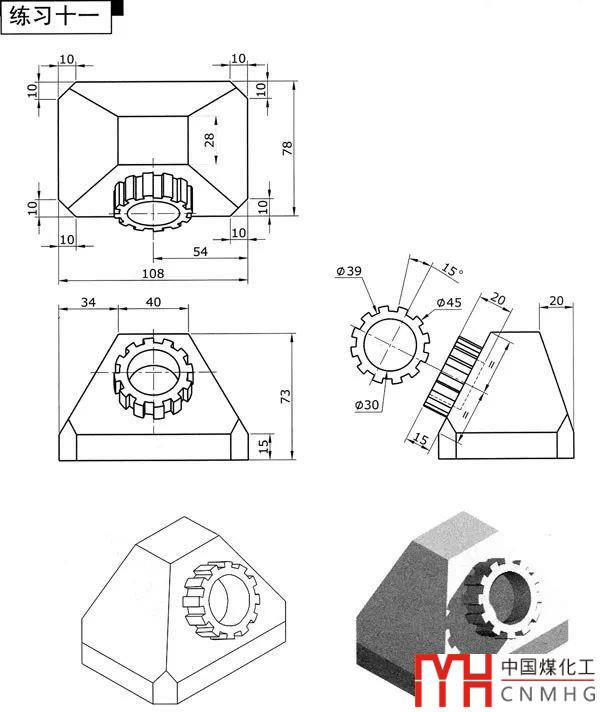

這張圖乍一看有點復雜，尤其是模型主體是一個不規則的多面體，有幾個大的斜面，而且每個斜面的尺寸還不一樣，然后四個側邊還有四個小斜角，感覺沒法用我們知道的常用建模命令，如拉伸、放樣、掃掠、旋轉等來實現，我們不要忘記了二維修改命令也有可以編輯三維的命令：倒角和圓角。10X10的小斜角用倒角很簡單，另外幾個斜角我們必須先將倒角的兩個距離先算出來。知道可以用倒角，主體模型創建起來就簡單了，只需要線創建一個方體，然后依次創建斜角，順序都無所謂了。

CAD中圓角、倒角（Chamfer）的一些技巧

CAD倒角怎么用？CAD倒角中的角度怎么設置？

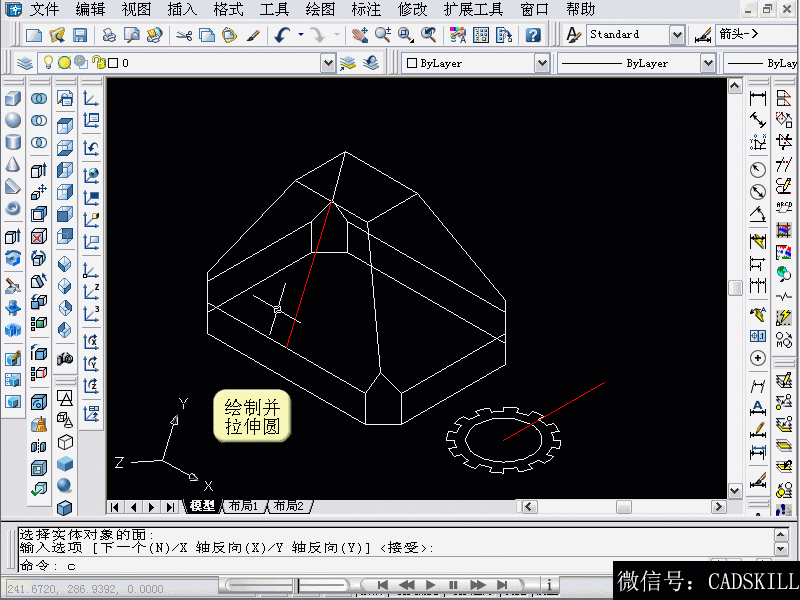

尺寸形也不難畫，畫三個圓，按角度畫線，環形陣列后修剪就可以了，剩下的工作就是怎么將齒輪準確定位到斜面上，只需要畫一條輔助線，既可以幫助找到內孔的位置，也可以方便利用對齊AL命令來定位齒輪。

面域（REGION）有什么用？為什么有時生成面域不成功？

怎么用一個面域同時跟多個相交的面域計算交集？

CAD中如何讓兩個圖形對齊？對齊ALIGN命令怎么用？

二維圖形的繪制、面域的創建、布爾運算等這些屬于一些基本操作，這里不再詳細介紹，三維建模的基本思路和操作捕捉可參看下面的視頻。
