每日一貼——CAD的系統變量是什么？怎么設置？
之前很多文章中都提到“系統變量 ”這個詞，系統變量到底是什么呢？
系統變量并不是CAD軟件里特有的概念，變量來源于數學，是計算機語言中能儲存計算結果或能表示值的抽象概念，簡單地說就是一個參數。CAD的系統變量用于存儲操作環境設置、圖形信息和一些命令的設置（或值）等。
系統變量的作用和類型

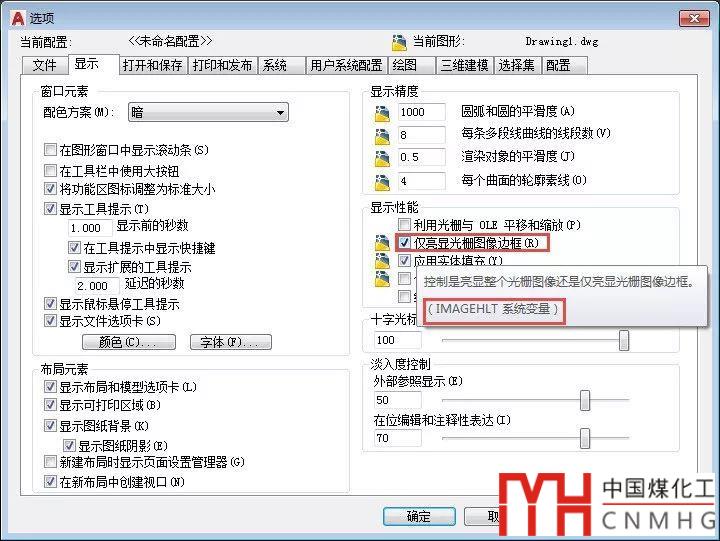

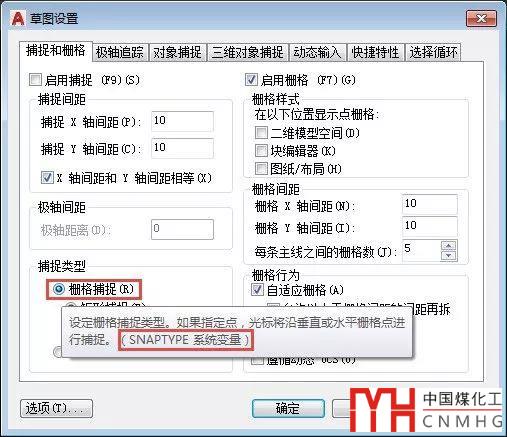

CAD利用系統變量可以顯示當前狀態，也可控制CAD的某些功能和設計環境、命令的工作方式，在選項設置、草圖設置對話框中的很多參數都有對應的系統變量，如下圖所示。
雖說大多數情況我們會在上述設置對話框中去設置一些參數值，但簡單了解一下系統變量的類型和設置方法對于理解和學習CAD是有幫助的，而且有時候直接設置變量值會比到選項對話框找參數更直接。
系統變量通常是6-10個字符的英文簡寫，當然也有個別變量名字長度達到20個字符，如果英文水平可以，其實并不難記。
系統變量用途不同，參數值類型也不同，比如有：整數型、實數型、點、開關或文本字符串等，具體類型如下表所示。
|
類 型 |
說 明 |
|
整數型（用于選擇） |
該類型的變量用不同的整數值來確定相應的狀態，如變量SNAPMODE（捕捉模式，用于開關柵格捕捉F9）、OSMODE（對象捕捉模式，用于設置打開了哪些對象捕捉選項，每種對象捕捉方式對應著1、2、4、8、16等數值，同時選中多個捕捉方式時，這些數值加起來就是OSMODE的值）等 |
|
整數型（用于數值） |
該類型的變量用不同的整數值來進行設置，如變量GRIPSIZE（夾點大小，按像素點的數量設置）、ZOOMFACTOR（縮放因子，按百分比的數值進行設置） |
|
實數型 |
該類型的變量用于保存實數值，如變量AREA（記錄測量的面積值）、TEXTSIZE（文字的高度設置） |
|
點型（用于坐標） |
該類型的變量用于保存坐標點，如變量LIMMAX（圖紙界限的左下角點坐標）、SNAPBASE（UCS坐標系原點的位置） |
|
點型（用于距離） |
該類型的變量用于保存X，Y方向的距離值，如變量GRIDUNIT（X、Y軸向柵格間距）、SCREENSIZE（圖形窗口的長寬值，按像素點數來計算） |
|
開關 |
該類型的變量具有ON/OFF兩種狀態，用于設置狀態的開關，如HIDETEXT（消隱時是否處理文字）、LWDISPLAY(是否顯示線寬).大多數可以用0和1表示關和開，但有的變量只能輸入ON或OFF |
|
文本字符串 |
該類型的變量用于保存字符串，如變量DWGNAME(當前圖紙的文件名)、SAVEFILE（自動保存文件的擴展名，高版本可以顯示最近自動保存的文件） |
有些系統變量具有只讀屬性，用戶只能查看而不能修改只讀變量，比如DWGNAME和SCREENSIZE，輸入變量名回車后會顯示變量值并提示變量是只讀的，如下圖所示。
而對于沒有只讀屬性的系統變量，用戶可以在命令行中輸入系統變量名或者使用SETVAR命令來改變這些變量的值。
系統變量的查看和設置
一個系統變量的值可以通過相關的命令來改變。例如當使用DIST命令查詢距離時，只讀系統變量DISTANCE將自動保持最后一個DIST命令的查詢結果。大多數人不會去記這些系統變量，而會在選項、草圖設置等對話框來設置系統變量。
除此之外，用戶可通過下面兩種方式直接查看和設置系統變量：
1、在命令提示下，直接輸入系統變量名并按回車或空格鍵確定。對于只讀變量，系統將顯示其變量值。而對于非只讀變量，系統在顯示其變量值的同時還允許用戶輸入一個新值來設置該變量。
2、使用SETVAR命令來指定系統變量。對于只讀變量，系統將顯示其變量值。而對于非只讀變量，系統在顯示其變量值的同時還允許用戶輸入一個新值來設置該變量。
SETVAR命令不僅可以對指定的變量進行查看和設置，還使用“?”選項來查看全部的系統變量。對于一些與命令名相同的變量，如AREA等，只能用SETVAR來查看。
SETVAR命令調用方式為：
菜單：【Tools（工具）】→【Inquiry（查詢）】→【Set Variable（設置變量）】
SETVAR命令可透明地使用，也就是說可以在執行其他命令的過程中輸入'SETVAR來設置某個變量的值。
CAD透明命令是什么?
遇到問題如何查找相關的設置或系統變量
如果在使用過程中沒有遇到問題，我們不用關注CAD的系統變量，但如果CAD或某張圖紙出現了問題，有什么辦法能快速找出問題出在哪兒，是否跟哪個設置和系統變量有關呢？
系統變量監視器

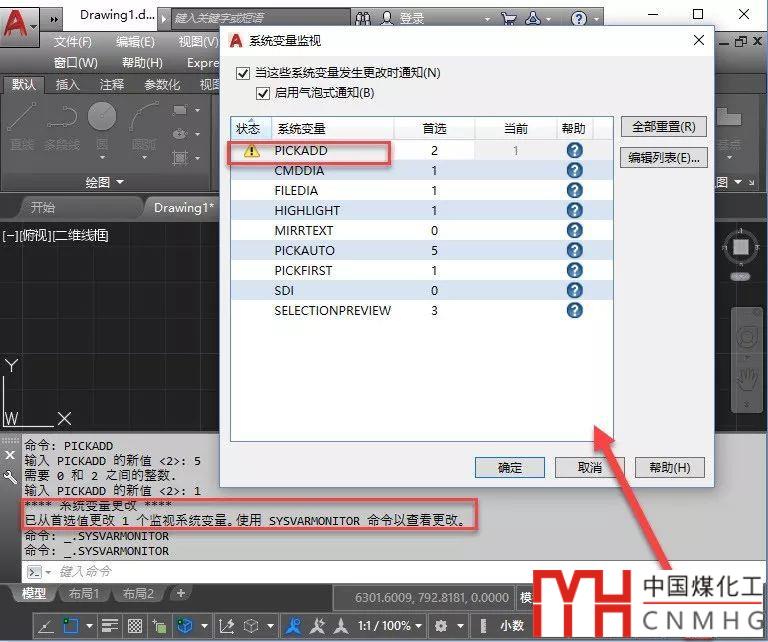

在AUTOCAD高版本會監視一些關鍵變量的變化，如果這些變量被修改時，比如我們修改了累加選擇PICKADD的變量后，命令行會提示關鍵系統變量被修改，同時狀態欄右下角會彈出氣泡提示，雙擊可以打開“系統變量監視器”，如下圖所示。
也可以直接輸入命令SYSVARMONITOR打開此對話框，在此對話框中可以編輯要監視的系統變量列表。
但很多情況下被修改的并不是列表中的變量，而是其他變量，遇到這類問題，我們可以通過現象到網上去找一下答案，也可以自己想辦法從設置和系統變量里中去找答案，方法有下面幾種：
1、到相關的設置對話框中看看是否有相關選項

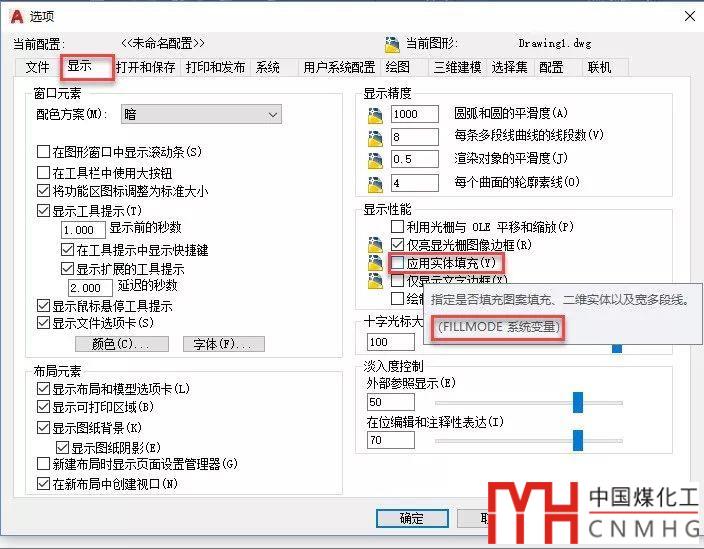

CAD的設置選項主要集中在選項OP對話框、草圖設置DSETTINGS等幾個對話框中，如果遇到一些顯示、選擇、繪圖輔助工具等相關問題，可以先去這些對話框里去找找有沒有相關設置。比如填充不顯示，就可以到選項對話框的顯示選項卡中找一下相關設置，如下圖所示。
如果有時間的話，不妨將選項、草圖設置、圖層、單位等常用對話框中的一些選項都簡單瀏覽一遍，不必都記住，但有個印象就好，以后遇到問題的時候可以先想想這些對話框是否有相關設置，解決問題就會簡單很多。
2、通過幫助查看系統變量

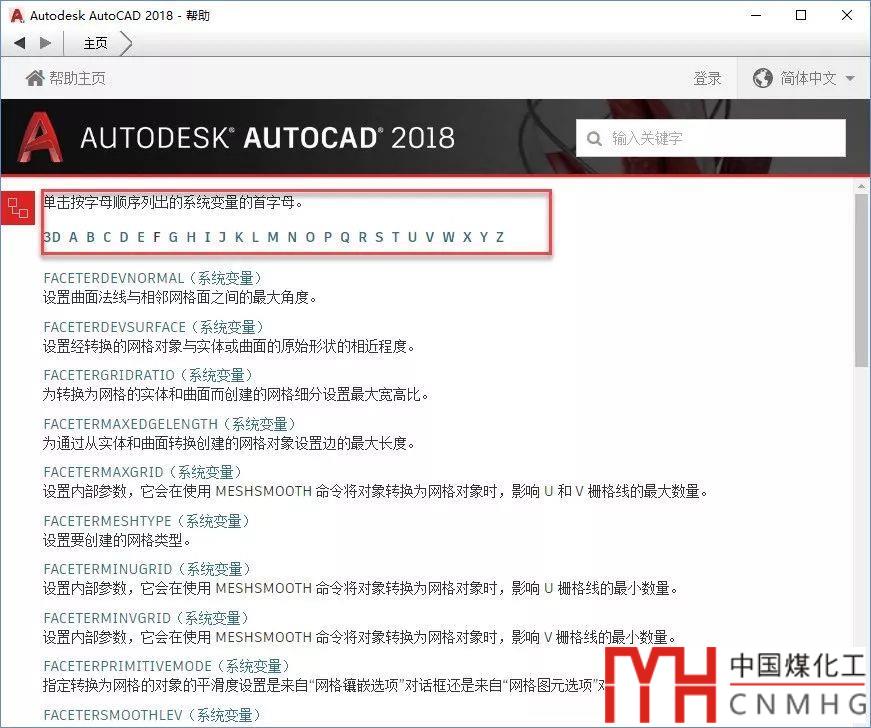

CAD的幫助中列出了所有的系統變量，低版本的安裝包中就包含了系統變量的幫助，高版本默認是在線幫助，也可以下載脫機幫助。但命令和系統變量的幫助都是類似的，是以首字母作為索引的，要想找到需要的系統變量，必須對相關的對象或命令的英文有一定了解，同樣是填充不顯示的問題，填充的命令是HATCH，首先會去看一下H開頭的變量，找不到就需要根據英文單詞填充FILL再去找相關的變量，如下圖所示。

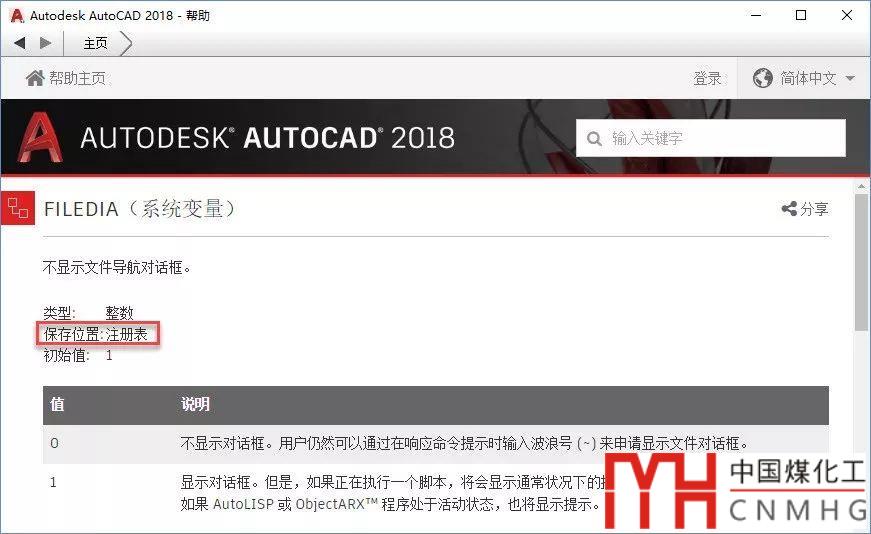

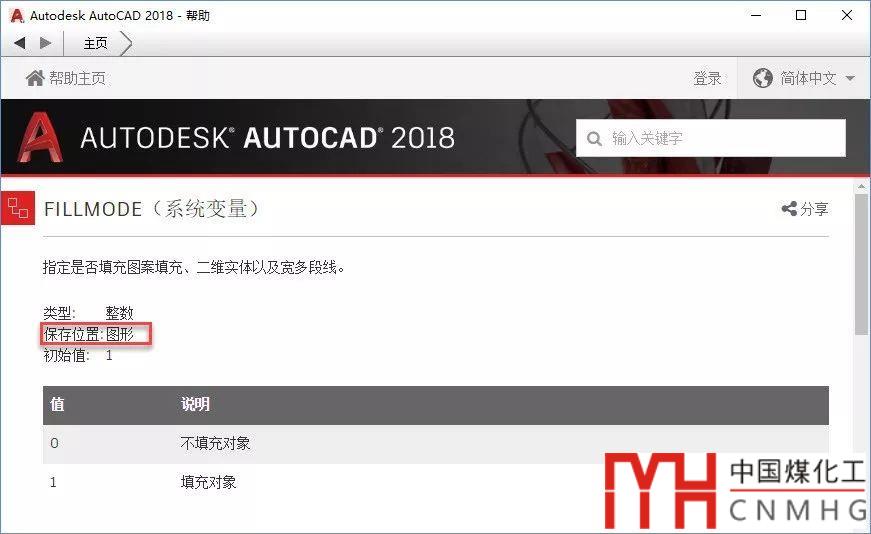

網上流傳的任何系統變量大全都不如CAD的幫助全，幫助中不僅會介紹系統變量的作用、類型，還會告訴我們變量是保存在注冊表還是圖紙中，比如控制填充顯示的FILLMODE是保存在圖紙中的，而控制文件對話框是否顯示的FILEDIA是保存在注冊表的，如下圖所示。
為什么CAD打開圖紙?zhí)崾据斎胱煮w名而無法正常打開？
3、利用動態輸入和命令行的提示（自動完成）
在浩辰CAD或AUTOCAD的高版本中輸入命令的時候，當輸入一個或兩個字母后，會自動提示包含這些字母的命令和系統變量，如果英文還可以，并對CAD系統變量的命名規則有一定了解的話，沒有必要直接去幫助里去查找，可以先直接輸入一兩個字母，在彈出的提示列表中看看有沒有類似的變量，如果有的話，再到幫助里去看具體的說明。比如之前有網友問有沒有辦法在高版本CAD中顯示填充對話框，我之前也不確定，但我知道填充相關變量都是H或HP開頭，在我輸入HP后，就看到所有HP開頭的跟填充相關的變量，如下圖所示。
很快就發現了HPDLGMODE這個變量，HP是填充的簡寫，DLG應該是DIALOG對話框的簡寫，MODE是模式，這個就應該是我要找的變量，然后看一下幫助，果然就是這個變量。
AutoCAD高版本怎么把填充對話框調出來？
之前信息里也發過一個系統變量大全，里面將一些常用的變量標出來，如果感興趣的可以看看，如果大家需要的話，后面可以重新再整理一下。
CAD系統變量（參數）大全
