如果只改變圖形某個方向尺寸的時候，可以用拉伸STRETCH命令來調整圖形部分頂點的位置。

其實之前在介紹捕捉等文章中介紹過拉伸，只是沒有專門介紹的文章，近日有網友在訂閱號里查找拉伸相關的文章，所以決定專門介紹一下拉伸。

CAD中如何使用捕捉自(From)？

CAD中容易混淆的命令和概念

拉伸命令確實與其他修改命令有所不同，移動、復制、縮放等修改命令都是針對整個對象的，而拉伸很多時候只是對圖形進行局部修改，選擇對象的方式不同，執行結果也會不同。

拉伸命令與移動MOVE命令類似，區別是移動M時整個對象一起移動，而拉伸時對象上只有被選中的頂點才會移動，如果圖形所有的頂點都被選中，那么效果就跟移動完全一樣了。要想只拉伸圖形的部分，就必須從右往左框選圖形的一部分，如果從左往右框選圖形的一部分，將不會有頂點被選中，也就是無法拉伸。

下面以建筑圖中調整門位置的實例來看一下拉伸S命令的用法，在調整門窗位置的同時，需要墻體洞口跟隨變化，也就是門窗整體移動的同時，墻體洞口處的頂點移動，這種狀況下用拉伸命令修改非常合適。

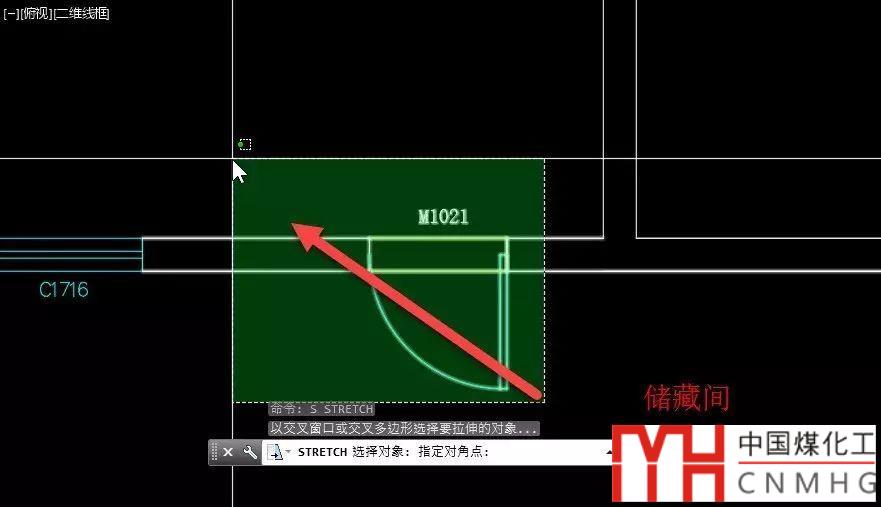

1、輸入S，回車或空格，先從左往右框選門，如下圖所示。

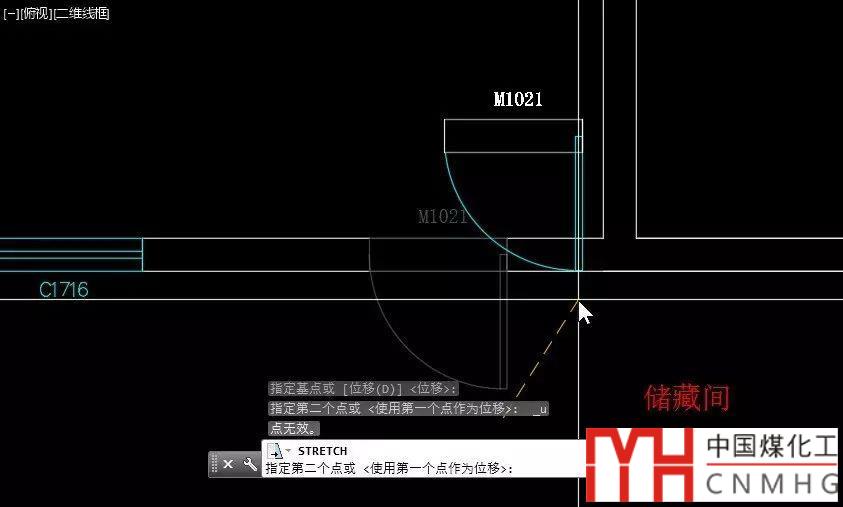

2、空格確認選擇后，在圖中隨意單擊一點作為拉伸的基點，然后拖動光標，因為門的頂點被全部選中，因此門會跟隨光標移動，而從左往右框選時，墻體頂點并未選中，因此墻體不會有變化，如下圖所示。

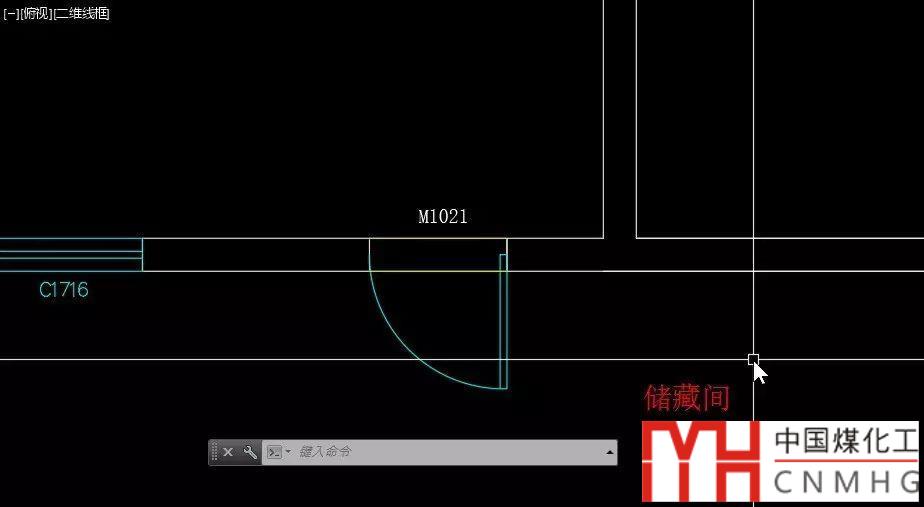

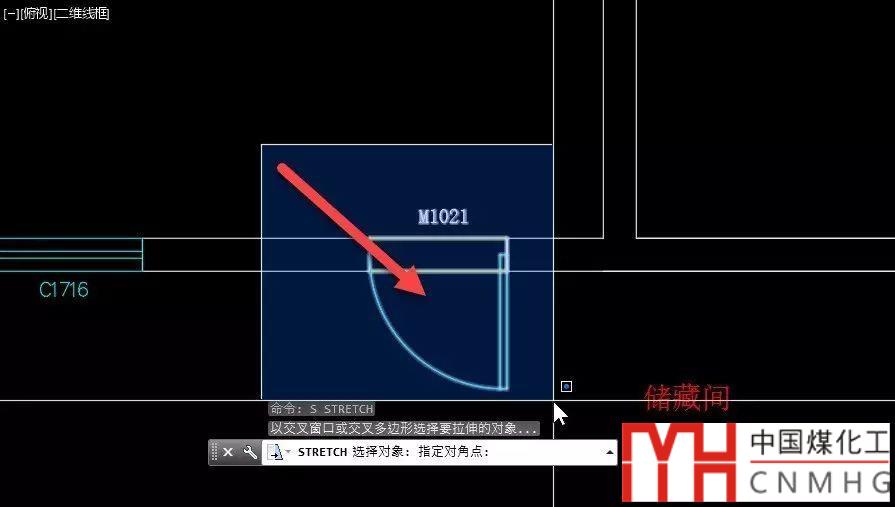

3、按ESC中止拉伸命令，空格重新執行拉伸命令，這次從右往左框選門窗和旁邊的墻體，如下圖所示。

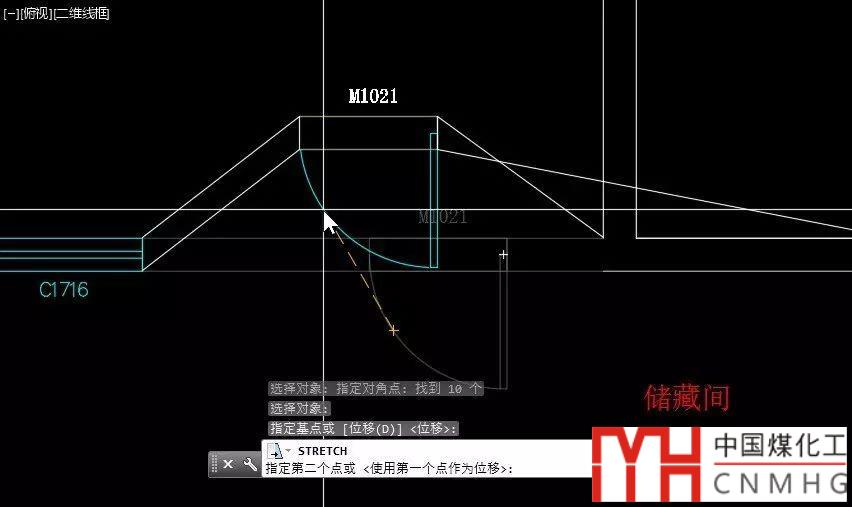

4、空格確認選擇后，在圖中隨意一個基點，移動光標，可以看到門和墻體的頂點一起跟隨光標移動，如下圖所示。

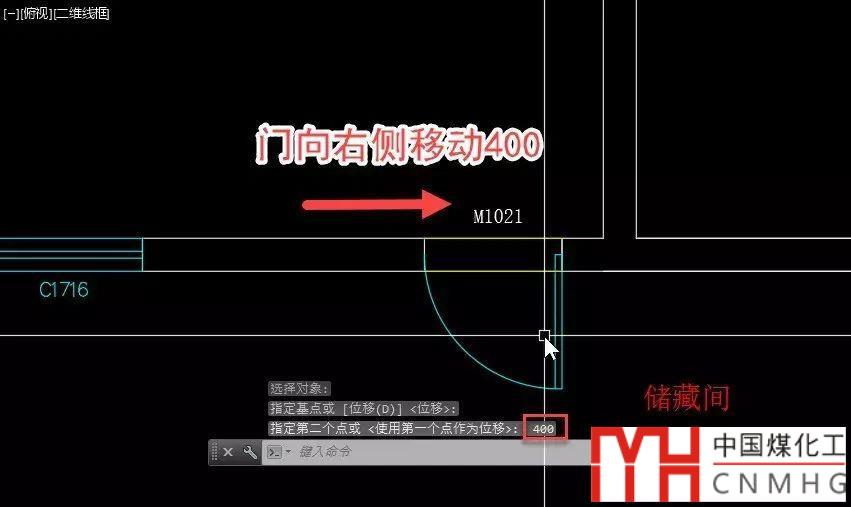

5、移動光標到基點右側，當出現水平極軸時，輸入400，將門窗向右側移動400，如下圖所示。

從上面的例子可以看出，拉伸本身操作沒有什么特別，跟移動基本一樣，在選定對象后，可以指定基點和位移點來確定移動的距離，也可以在提示：指定基點或 [位移(D)] <位移>:時可以直接按空格鍵采用位移方式，直接輸入XY軸的位移值。拉伸最關鍵的操作還是選擇對象，如果只想拉伸部分圖形，就需要用交叉CROSSING的方式框選部分圖形。交叉選擇的常規操作就是從右往左拖動框選，此外，當命令行提示選擇對象時，還可以輸入CP，用多邊形進行框選。如果圖形外形比較復雜不容易框選時，也可以分多次框選。

因為拉伸的特殊性，在CAD低版本拉伸不支持先選擇對象后執行命令，但高版本CAD已經沒有這種限制了，可以先選對象后執行拉伸命令，也可以先執行拉伸命令后選擇對象。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
