昨天剛寫了文字樣式高度設置為0和設置固定高度的區別，提到會對當行文字、多行文字、標注、表格等產生有影響，結果有網友提了一個線型的問題，而且缺偏偏跟文字樣式有關系，之前真沒有想到，估計不少人也會遇到這個現象，這里給大家講一下。

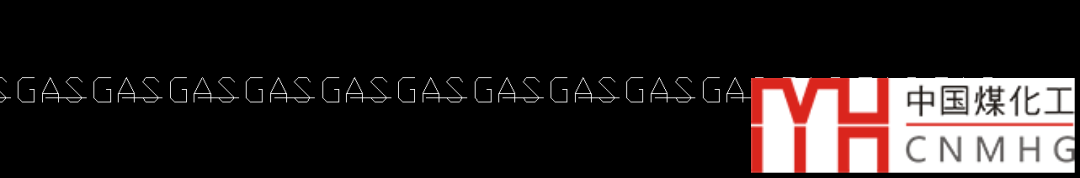

兩張圖紙加載相同的線型，但畫出來的線型卻完全不同，這是為什么呢？

首先我們來看一下這個線型的定義：

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--
A,12.7,-5.08,["GAS",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-6.35

教你如何自定義CAD線型

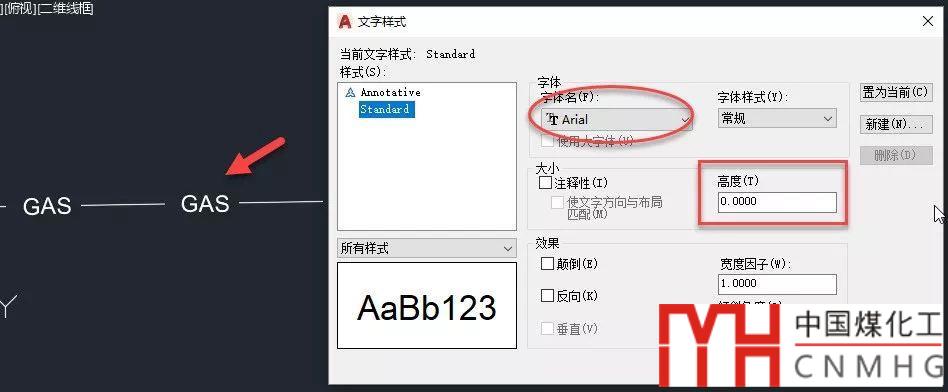

線型中間的文字使用了STANDARD文字樣式，也就是線型中間的文字效果是由文字樣式STANDARD決定的。如果文字樣式高度設置為0，那么線型中的字高就是有線型中的S參數決定，高度=2.54，不過GAS三個字母的實際高度會比這個小一點，應該是2左右，實際高度應該也跟字體和寫的文字有關系，如下圖所示。

為什么CAD文字的高度跟實際設置的高度不一樣？

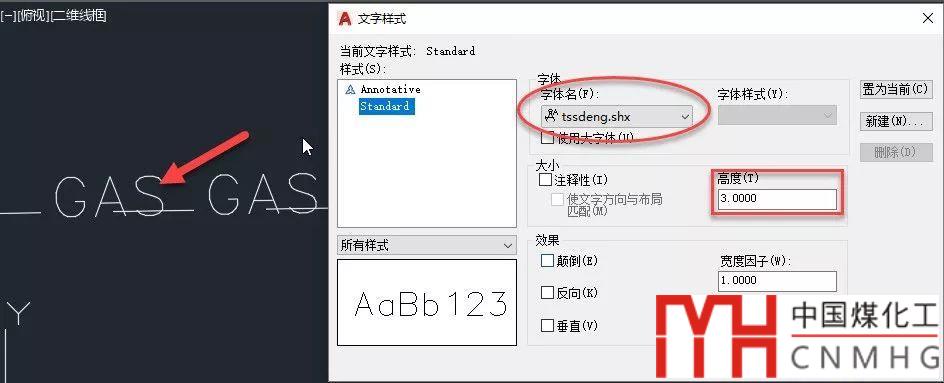

但假如STANDARD文字樣式設置了固定高度，比如是3，線型中文字的高度就會乘以3，達到6左右，而這個文字前后也就留了-5.08-6.35，不到12的空格，所有當文字樣式的高度設置為3的時候，不僅字高會大很多，而且寬度也超出空格的寬度，因此就出現了這種效果，如下圖所示。

其實問題的原因就這么簡單，如果希望不同圖紙的線型效果顯示一致的話，只需要將兩張圖紙中的STANDARD文字樣式的設置，主要是字體和高度改成相同的就好了。

STANDARD文字樣式作為圖紙模板中默認的文字樣式，在標注樣式、表格樣式等中用到都還不重要，因?yàn)檫@些可以直接通過設置來換成其他文字樣式，但線型文件中要到的要處理起來就不那么容易了，這也就是為什么很多設計單位要統一標準，比如規定STANDARD文字樣式的設置，在單位通用的樣板文件中調整此文字樣式，保證自己或同單位的所有人圖紙中的STANDARD文字樣式都一樣，那么相同線型的效果就能保持一致了，不會出現這樣的問題了。
