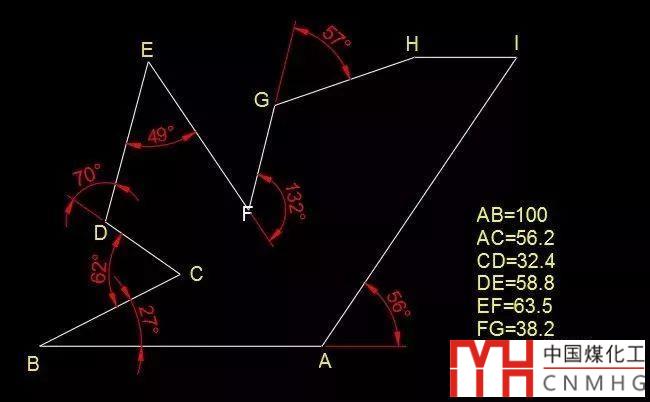

在一些圖紙或練習圖中，經常會給出一些角度條件，有些給出的是跟X軸正向的夾角，有的則直接給出的是與相鄰線之間的夾角，如下圖所示。

初學者如果對CAD不熟悉，只知道輸入極坐標的話，要挨個去算每條線跟X軸正向的角度可真不太容易。其實CAD提供了多種繪制這種給出這種線的方法，今天有不止一個人在信息里問關于角度的問題，之前發過相關文章，但不全面，下面簡單將各種方法簡單匯總一下，希望對大家有幫助。

一、繪制給出與某個軸向夾角的線

如果圖中直接給出的是與X軸正向的夾角，比如上面例圖中的線段AI，這估計初學者都會，用極坐標啊，確定A點后，輸入相對極坐標@長度<角度，詳細介紹可查看下面的文章。

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

但例圖中并未給出AI的長度，I點的位置是通過H點來確定的，既然不知道長度，我們可以先預設一個長度來輸入極坐標，也可以在畫直線時先輸入角度：<56,然后再拖動光標確定一個相對比較合理的長度。

在CAD中畫線是否可以先確定角度然后再設置長度？

如果給出的角度是比較規則的角度，比如15度、30度、60度等，可以直接利用極軸來畫，CAD高版本不用打開草圖設置對話框就可以設置極軸增量角，如下圖所示。

每日一貼——CAD極軸的使用技巧

如果給出的是與X軸負向或者Y軸的夾角，那就必須得換算成與X軸正向的夾角。

二、如何繪制給出與其他線夾角的線

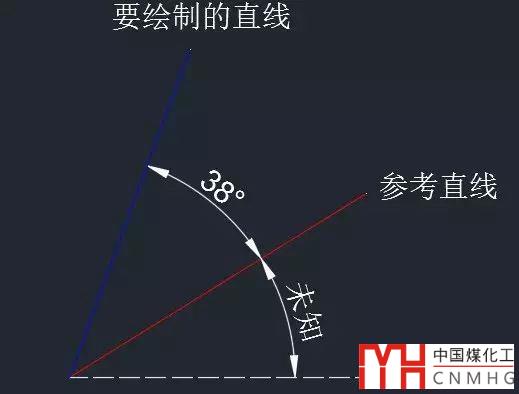

有時我們需要繪制一條與圖中斜線呈一定夾角的直線，用AUTOCAD就無法直接繪制了，如下圖所示。

遇到這種狀況你會怎么辦呢？我將我能想到的幾種方法都給大家介紹一下，大家可以根據應用場景的不同或自己的喜好來選擇自己比較喜歡的方法。

1、利用旋轉的復制選項

旋轉的角度就是相對角度，很多人沒有注意到旋轉命令有復制的選項，也就是旋轉圖形的時候可以同時復制。下面就簡單看一下操作步驟：

1、 選中參考的直線，輸入RO，回車，基點選擇兩條線的交點后回車。

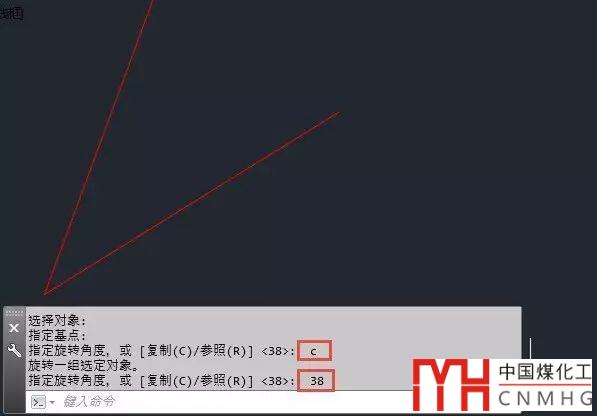

2、 輸入C，回車，輸入38度，就可以得到與參考直線夾角38度，長度相等的直線，如下圖所示。

如果直線長度跟原直線不同，還需要通過夾點編輯、LEN命令或畫輔助圓修剪等方式來調整直線的長度。

每日一貼——CAD旋轉命令的使用技巧

每日一貼——CAD拉長命令的使用技巧

CAD繪圖練習（四十七）——角度練習

怎么把一個水平圖形旋轉到與一根斜線平行？

2、構造線XLINE

構造線XLINE也可以參考圖中的直線，繪制跟參照直線一定角度的XLINE，操作方法如下：

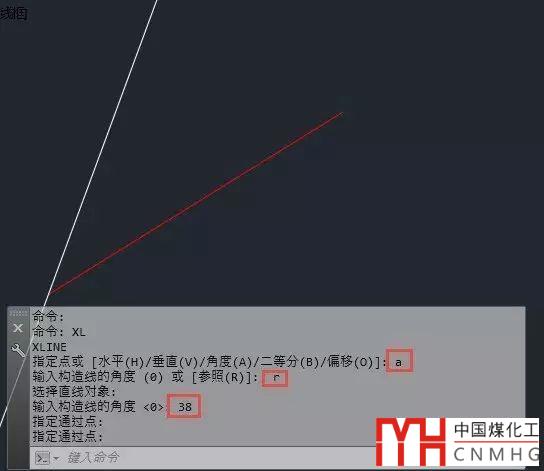

輸入XL，回車，輸入A，回車，輸入R回車，選擇圖中的直線，角度輸入38，然后再圖中指定一個點來確定構造線的位置，如下圖所示。

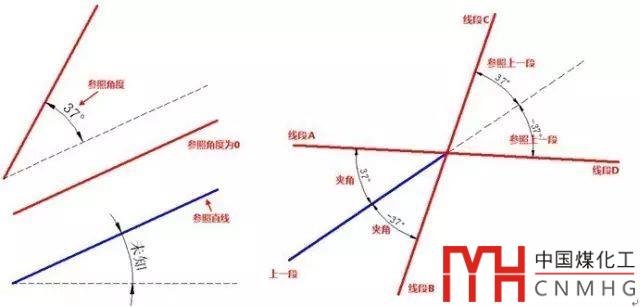

構造線可以帶來的變化是，設置通過點時可以是圖中任何一點，比旋轉的基點選擇更自由，除此以外，如果參照角度設置為0，拾取點在參考直線以外，就可以繪制跟參考直線平行的直線。

每日一貼——CAD構造線XLINE怎么用？

3、利用極軸

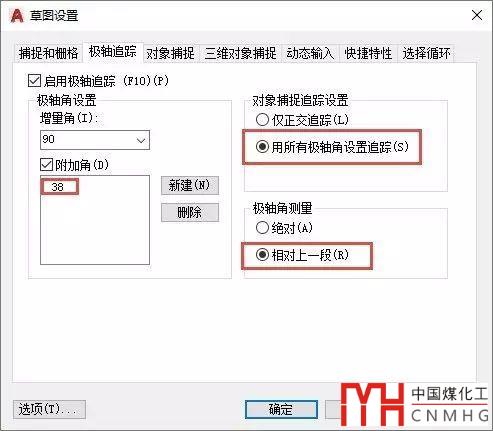

CAD的極軸可以設置增量角，這個增量角可以是相對于X軸正向的，也可以設置成相對上一段，如果兩條直線間的夾角是15、22.5、30或45度這樣角度的整數倍數，可以設置附加角，然后將極軸角測量設置為相對上一段，如下圖所示。

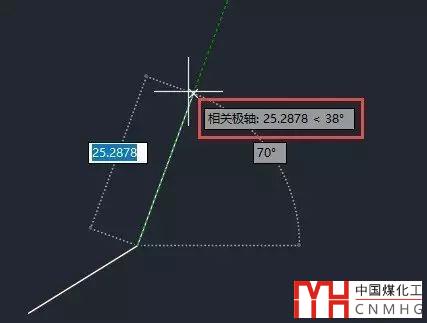

這樣設置后，需要先繪制第一段，連續繪制第二段的時候極軸角才能起作用，而且這個參考角度跟直線繪制的方向還有關系，如圖所示。

上述三種方式各有優劣，有些可以很好的控制直線的位置和角度，但長度得后續進行編輯，用極軸可以直接輸入長度，但這個角度其實不是那么好控制。相對來說旋轉+復制相對來說還算簡單。

其他方式

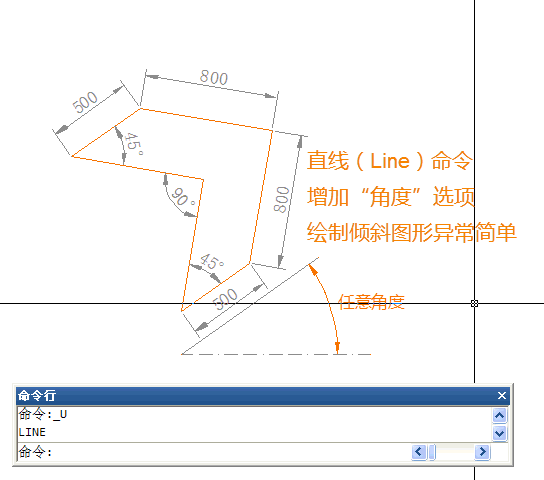

為什么上面值說在AUTOCAD里比較難處理，因為浩辰CAD想辦法解決了這個問題。在浩辰CAD的直線和多段線功能增加了角度選項，而且可以設置參照角度或與上一段直線的夾角，任意方向的角度都可以直接輸入，然后再輸入直線長度，一個命令就可以都解決，在繪制類似狀況的直線時確實非常方便，如下圖所示。

下面是浩辰網站上附的一段小視頻，充分利用了直線的角度參數。

不知道在實際繪圖過程中類似的狀況遇到的多不多，大家在遇到類似狀況時通常采用什么處理方式呢？大家如果有更好的繪制方式，也可以分享給我。
