摘要：標注的操作非常簡單，但要?jiǎng)?chuàng)建適合于圖紙并滿足規范標準的標注，必須學會設置標注樣式。標注由于形式比較多，而且一個標注由多個元素構成，因此標注樣式相對比文字樣式要復雜很多，而且還會用到文字樣式。通過標注樣式不僅可以設置標注線、箭頭、文字的形式，還可以設置單位、精度、公差，由于有些圖紙不是1:1繪制，標注樣式中還提供了比例的設置。雖說標注樣式比較復雜，參數非常多，但標注樣式的設置并不難，下面簡單給大家介紹一下文字樣式的設置。

與文字樣式類似，所謂標注樣式，其實就是標注模板。圖紙中的每一個標注都對應一個標注樣式，一個標注樣式通?？刂贫鄠€(gè)標注的顯示效果。

在進行圖紙繪制之前，我們可以定義多種標注樣式，以供制圖時使用。比如，可以新建一個常用標注樣式，一個帶公差的標注樣式，一個極限尺寸標注樣式等，當需要不同類型的標注時只需選擇對應的標注樣式就可以實現標注類型的切換。

1、在命令行輸入D，回車，或選擇下圖所示的功能圖標來啟動“標注樣式管理器”，啟動“標注樣式管理器”。

標注樣式命令是DIMSTYLE，標注樣式的快捷鍵是一個字母:D，說明標注樣式設置的使用頻率非常高，是很常用的命令。

在標注樣式管理器中我們可以看到左側是標注樣式列表，中間有個標注樣式的預覽圖，左側是一系列功能按鈕，利用這些按鈕我們可以設置當前標注樣式、新建標注樣式、修改標注樣式、設置替代樣式和比較兩個標注的參數。

左側列表中被藍色高亮顯示的標注樣式就是當前標注樣式，我們新畫的標注會使用這種樣式。標注樣式管理器對話框并不復雜，因?yàn)檫@里面只是對標注樣式的管理，并沒有顯示標注的參數。

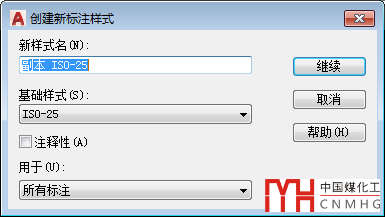

2、單擊“新建”按鈕，彈出“創建新標注樣式”對話框，如下圖所示。

新樣式名比較好理解，軟件會自動給出一個名字，我們可以根據方便識別改一個新名字。很多標注的參數是類似的，只是少數參數不同，因此在創建新標注樣式時，軟件允許我們?cè)诂F(xiàn)有標注中選擇一個相近的標注作為基礎樣式，將直接先采用基礎樣式的參數。

比如CAD新建圖紙中通常會提供兩種標注樣式：Standard和ISO-25，Standard是按英制定義的標注樣式，ISO-25是按公制定義的標注樣式，如果我們用公制的話，最好將ISO-25作為基礎樣式設置。

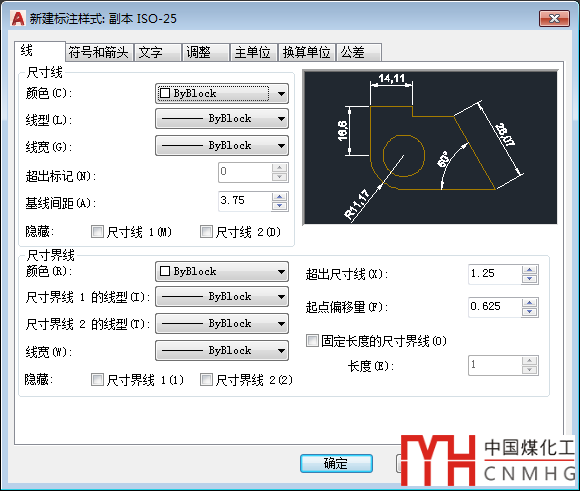

3、單擊“繼續”，進入下一步，進入“新建標注樣式”對話框，如下圖所示。

標注樣式的參數好多??！

這還只是這個對話框的一個選項卡，可以看到對話框有線、符號和箭頭、文字、調整、主單位、換算單位、公差共七個選項卡。初學者一定會被標注樣式如此多的參數給嚇到。

不要怕！其實我們平時需要調整的參數并不多，而且對話框右側有預覽圖，調整參數的過程中通過預覽圖就可以了解這些參數的作用。

在修改標注樣式參數時彈出的對話框名字雖然不同，但參數跟新建標注樣式對話框的參數是完全一樣的。

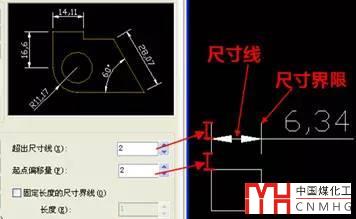

4、在“線”選項卡中我們通常需要調整的是“超出尺寸線”和“起點偏移量”這兩個參數，如下圖所示。

我們想了解每個參數的作用，可以將參數修改成比較醒目的值，然后從右側的預覽圖就可以看出參數的作用了。比如上面兩個參數，我們可以分別設置0和10，看看預覽圖中是怎么變的。

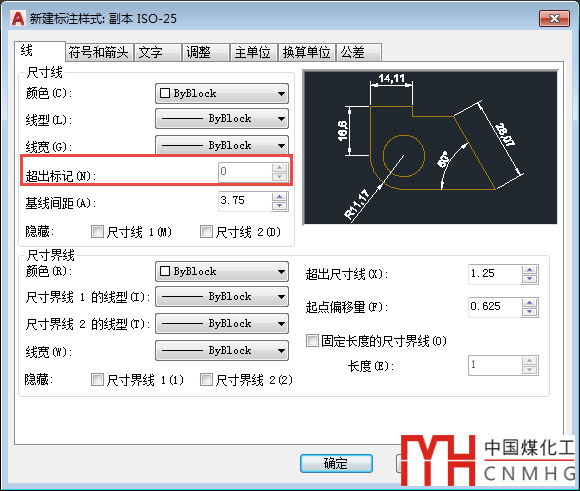

注意有些參數變灰無法調整，比如“超出標記”參數，如下圖所示。

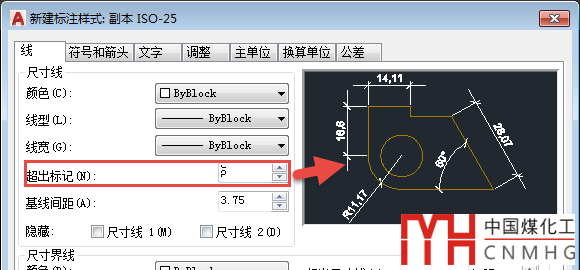

這個參數跟箭頭的形式有關系，默認的箭頭是無法設置這個參數的，如果使用斜線，這個參數就可以設置了，如下圖所示。

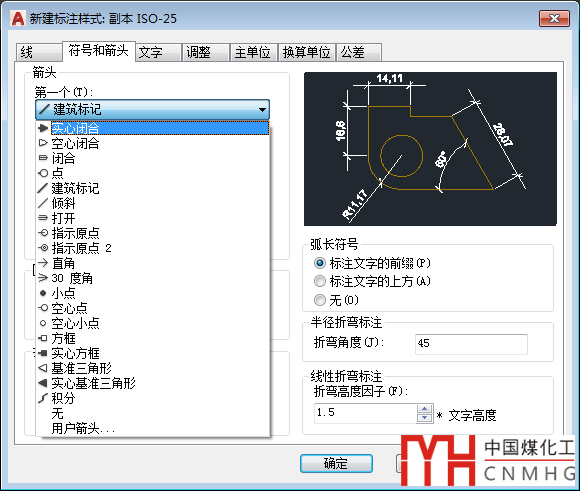

5、單擊“符號和箭頭”選項卡，這個選項卡中主要可選擇箭頭的樣式和設置箭頭尺寸，如下圖所示。

在這個選項卡中除了常規的標注箭頭設置外，還有圓心標記、弧長標注符號、半徑折彎和線型折彎等一些特殊標注符號的設置，如果遇到需要修改這方面設置的時候，記得到這里來找。

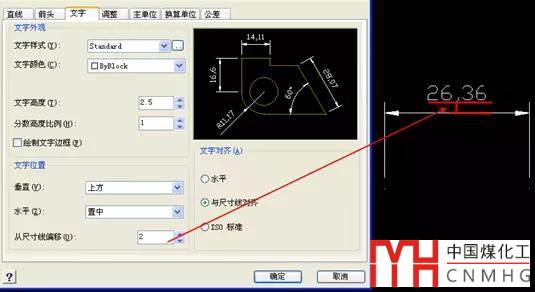

6、單擊“文字”選項卡，在這個選項卡中我們通常要設置的就是“文字樣式”、“字高”、“文字顏色”、“從尺寸線偏移”，其對標注的影響如下圖所示。

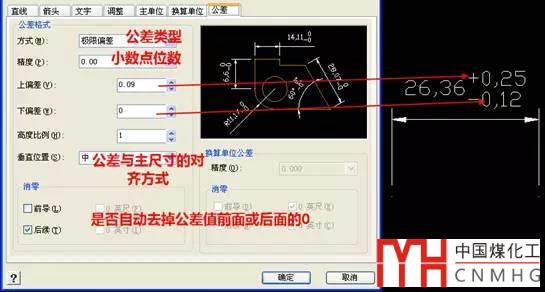

對于常規標注，設置線、箭頭和文字三項基本就夠了，如果是機械的標注，有時還需要設置公差，如下圖所示。

至于調整、主單位、換算單位三個選項卡中的參數并不是不重要，在非1:1打印或繪圖的時候非常重要，使用特征比例或例如單位和比例的設置等等，但這里就不再詳細介紹了，如果想了解可以看看信息里標注分類的相關文章，如：

CAD中測量的數值跟和標注測量值不一樣怎么回事？

每日一貼——CAD標注幾個常見問題的原因和解決方法？

7、點確定按鈕返回“標注樣式管理器”，單擊“關閉”按鈕可退出“標注樣式管理器”。

如果想退出后直接使用某一標注樣式，可選中該標注樣式后單擊“置為當前”，然后再退出。

總結：

標注參數確實是比較多，用了很多年CAD，很多選項我也從來沒設置過。通過本節學習，只是讓大家掌握標注樣式設置的基本方法，大家可以嘗試設置一些不同的標注樣式，然后用這些標注樣式來創建標注。當然，也可以打開一些已繪制好的標準圖紙，通過查看圖中標注樣式的設置來學習如何設置。
