有網友問：從CAD2018里面復制圖形帶2007里面去是一塊帶白色背景的圖塊，怎么解決？

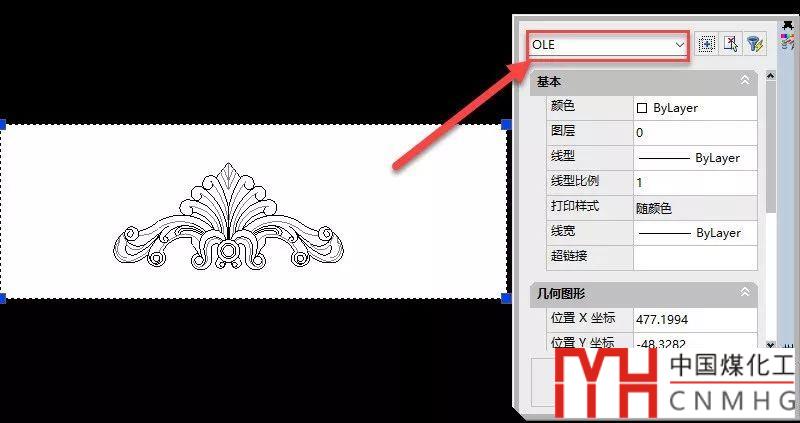

確實，從CAD高版本將圖形復制粘貼到低版本，粘貼的不是圖形，而是OLE對象，如下圖所示。

而反過來從低版本往高版本復制粘貼，粘貼的就是正常的圖形，這是為什么呢？

如果我們對CAD復制粘貼圖形的流程有一個大致的了解，這個問題也很好理解。

當從CAD選擇圖形后按CTRL+C，會將CAD的數據粘貼到系統的剪貼板，但生成的不光是CAD數據，還包括WMF圖片數據。當我們粘貼到WORD、EXCEL等不識別CAD數據的軟件里的時候，會粘貼成OLE對象，顯示的是WMF圖片，但同時會保留CAD數據。當雙擊OLE對象的時候，就會啟動CAD并打開OLE對象中保存CAD圖形。

如何在WORD、EXCEL文檔里插入CAD圖紙？

WordExcel2007以上版本如何裁剪粘貼CAD的OLE圖形？

從CAD高版本往低版本復制的時候，雖然同樣的是CAD軟件，就像低版本CAD無法打開高版本的CAD圖紙一樣，低版本CAD無法識別剪貼板中的高版本的CAD數據，所以也只能粘貼成OLE對象，顯示的是一張圖片，但CAD圖形數據還是保留了，雙擊OLE對象會啟動高版本CAD并顯示圖形。CAD的DWG圖紙通常3、4年才升一次級，如果兩個CAD版本差得不多，默認保存的DWG圖紙格式是相同的話，比如說2012和2010版之間復制粘貼是可以的。

從低版本復制粘貼到高版本時，高版本是可以識別低版本的CAD數據，所以是可以粘貼CAD圖形的。

那怎么解決這位網友的問題呢？其實他完全沒有必要跨版本復制粘貼，遇到這種情況可以在高版本中打開圖紙，另存為低版本，然后到低版本里打開圖紙，在低版本里復制粘貼。
