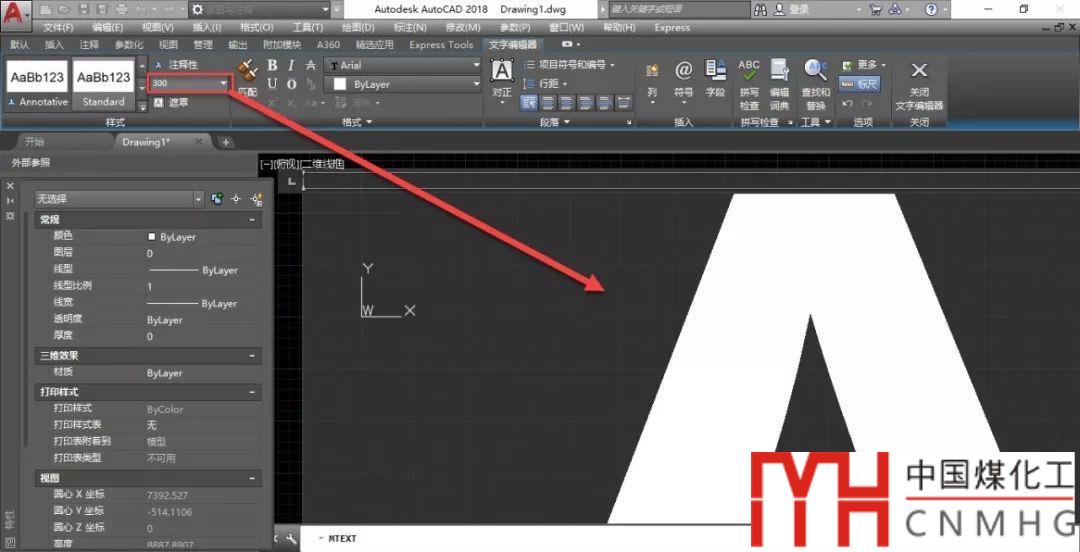

有網友問了這樣的一個問題：輸入文字時界面很大，如圖是輸入300的字體，按鼠標左鍵確認輸入字體正常，請問怎么設置？

估計有不少人遇到過這種情況，因?yàn)檫@種情況很容易重現，我覺得這算是CAD的一個BUG，但如果知道問題產生的原因的話，也會覺得比較合理。下面我們不妨看一下為什么會如此，應該如何解決此問題。

CAD為了方便大家編輯文字，當判斷文字在圖中顯示比較小，看不清的時候，就會將文字放大；當文字旋轉角度比較大，看起來比較費勁的時候，也會將文字旋轉回水平方向，這種現象大家應該經?？吹?，也不會覺得奇怪。

那為何會顯得超大呢？我們不妨通過下面的視頻來看一下。

為什么會這樣呢？

在上面的視頻中我畫了一個300長的標注作為參考，當輸入多行文字的時候，文字的默認高度是2.5，此時如果直接輸入文字，在多行文字編輯器里文字是可見的，其實這種情況下文字已經被放大，高度已經不止2.5了，可能已經被放大了好幾倍，此時我們將文字高度改成300，這種放大倍數并沒有變回去，高度300的文字也同樣被放大了好幾倍，顯示高度遠超300，因此顯得特別大。

視頻中只是為了更清楚地說明現象，先輸入了幾個高度為2.5的字符。如果我們?cè)谶M(jìn)入多行文字編輯器后直接將高度改成300后再輸入文字，現象是一樣的。這是因?yàn)樵诖蜷_(kāi)多行文字編輯器時默認高度是2.5，CAD為了保證輸入文字能看得見，已經根據視圖的范圍放大了。

--提示：下面是廣告，不是本文圖片--

那怎么解決這個問題呢？解決辦法有兩種：

一、在書寫多行文字之前線設置文字高度

設置文字高度的方法也有兩種：

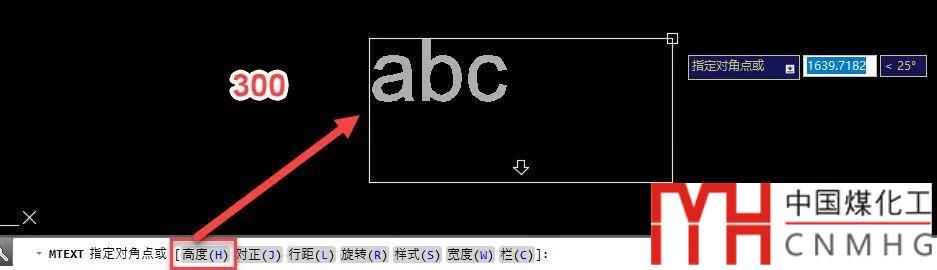

1、在書寫多行文字時會先讓我們框選范圍，在確定第一個角點后，確定另一個角點前，命令行會顯示一些參數，此時是可以設置多行文字的高度的。輸入H，回車，輸入300，再回車，如下圖所示。

設置高度為300后，我們從樣例文字都可以看出來文字顯示已經正常了，因?yàn)?00高的文字無需放大就可以正常顯示了。

2、直接設置文字高度的變量

CAD提供了一個設置默認文字高度的變量TEXTSIZE。輸入TEXTSIZE回車，輸入300，回車。就可以將文字高度的預設值變成300，對于單行文字和多行文字都有效。

這是建議使用的方法！

二、打開所見即所得WYSIWYG

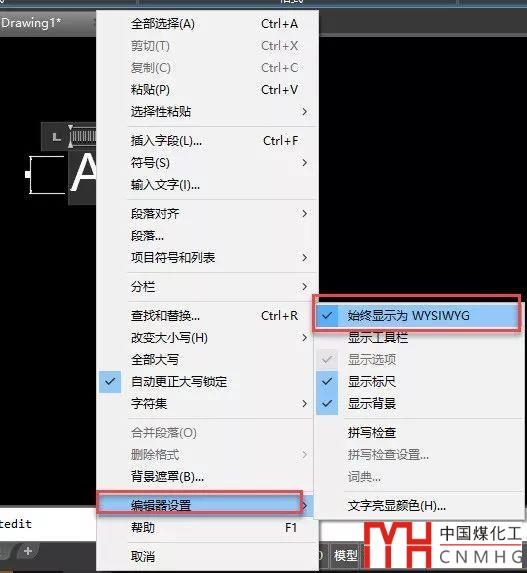

上面說了多行文字輸入和編輯的時候，文字過小會自動放大，這種效果是可以關閉的，只需要打開多行文字的所見及所得就可以。在多行文字編輯器的右鍵菜單勾選“始終顯示為WYSIWYG”如下圖所示。

CAD的多行文字編輯器中的WYSIWYG是什么意思？

如果圖紙已經寫好的文字在編輯的時候出現類似問題，可以到多行文字里全選后刪除格式，然后在特性面板（CTRL+1）里重新設置高度，當然也可以簡單地打開WYSIWYG的效果。

此技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
