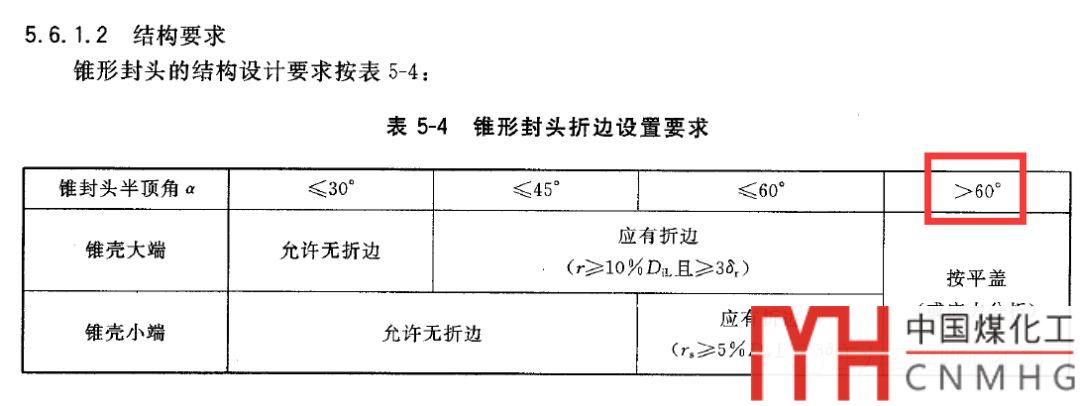

在壓力容器中有很多半頂角大于60°的錐殼，按照GB/T 150.3-2011第 5.6.1.2章的規定，對于半頂角大于60°的錐殼，應按照平蓋計算或者應力分析。

原因是大于60°的錐殼，其錐的受力更接近于平板受力，彎曲應力成分比較大。故按保守的用平蓋設計。

但是平蓋是一種制造簡單，但是受力非常不好的部件。對于錐殼，所受應力和厚度成反比關系。而平蓋所受應力和厚度平方成反比關系。

這就意味著，如果按照平蓋計算，尤其是大直徑的設備，此部件會非常厚，不經濟。

標準中對于60°的半頂角為界其實是考慮大于60的錐體可能比較少。但是如果遇到的話，按理來說61°的半頂角和60°的半頂角應該厚度差不多。但是如果61°按照平蓋計算，那么就會遠比60°的厚。這樣的設計是不合理的。

當然分析可以解決這個問題，只是分析的設計成本較高，那么有沒有既設計經濟，又能節省材料的方法呢？

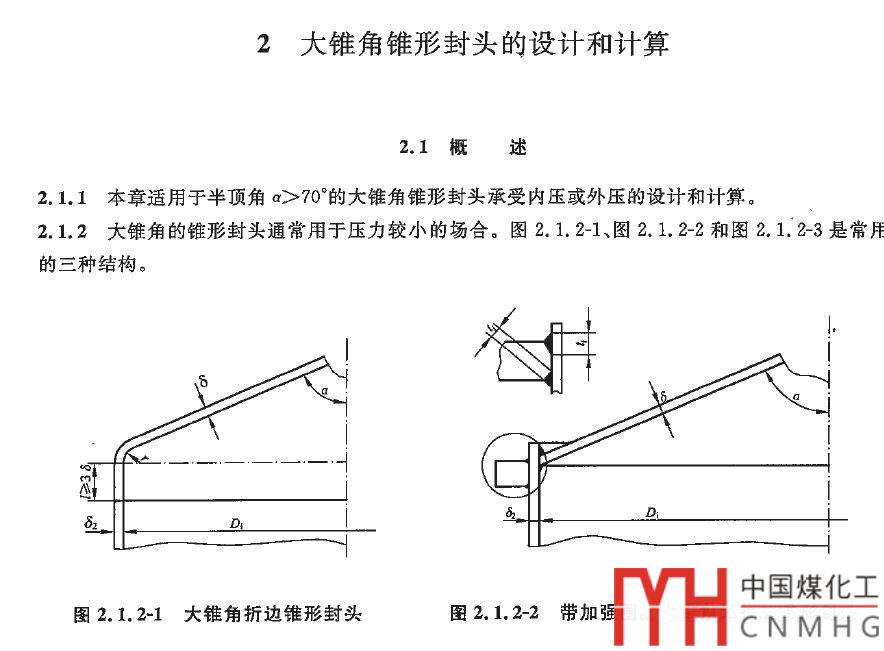

對于大錐角錐形封頭，在HG/T 20582-2011中第2章有推薦的設計計算方法。

方法是有了，但是如果實際去做，對于HG20582-2011大錐角錐形封頭的設計計算公式，很多朋友都有很大的疑惑。

拿最簡單的P130頁2.5節來說，標準上的寫法有少許問題，比如公式2.5.1-3

從數學上來說它是一個恒等式

因為根據公式2.5.1-2

代入式2.5.1-3，得到

δ1≥δ1，恒成立。

那么應該如何理解這個令人費解公式呢？

標準上的寫法容易造成誤解，無法理解公式的真正含義，試著改變幾個符號，計算流程就很明了了。

δ1是用來試算的厚度，應當直接取錐體的名義厚度。

δ2p是筒體和錐體連接部分加強段的厚度。它加上腐蝕余量（或者厚度附加量）不應該大于筒體的名義厚度δ2。

δk是按照內壓計算錐體大端厚度。

δ1‘是錐殼筒體過渡段的設計厚度，它不應該大于錐體的名義厚度（試算厚度）。

δP是錐體按照平蓋的計算厚度，非常保守，錐體的設計厚度取它已經足夠了，所以可以在δp和max（δk，δ1）中取小值即可。

最終錐殼的名義厚度δ大于錐殼的設計厚度δ’。

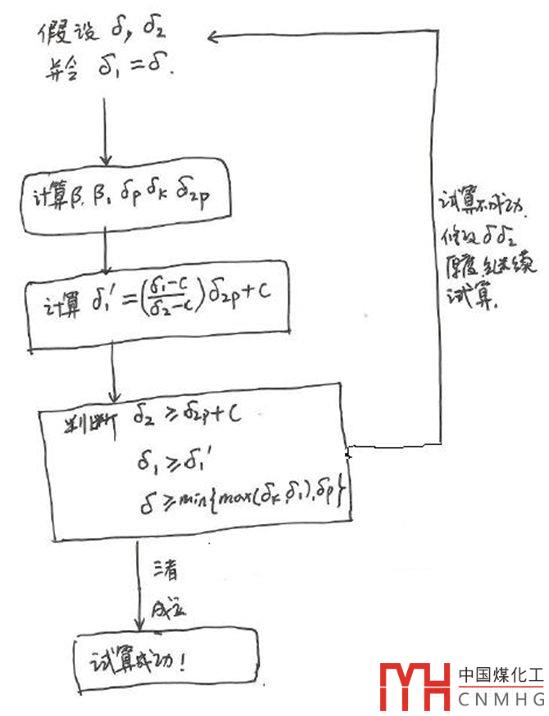

按照這個思路，繪制了計算流程圖如下：

判斷厚度是不是合適就可以用上面3個不等式判斷。

由上可知

2.5.1-2的δ2=δ2p+C改為δ2≥δ2p+C更為合適。

2.5.1-3將δ1≥改為δ1‘≥。

2.5.1-7的δ=min{max(δk, δ1), δp}改為δ‘≥min{max(δk, δ1), δp}更為合適

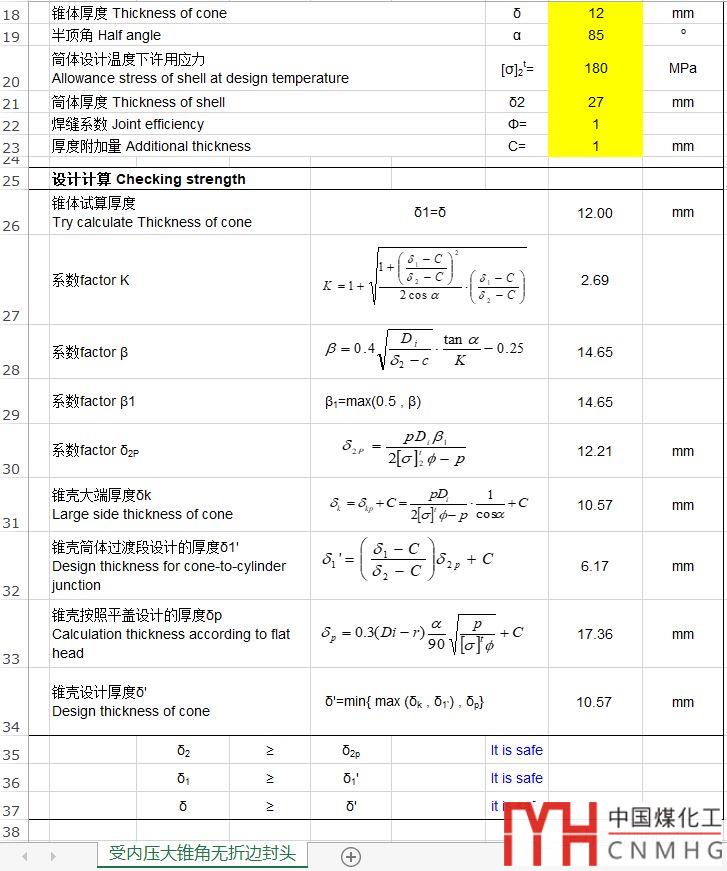

按照上圖的流程以及修改思路編制計算表格如下圖：

HG/T 20582-2011的大錐角無折邊封頭的計算方法來源自前蘇聯國家標準14249-1989《容器及設備強度計算的規范和方法》。

有需要EXCEL表格的朋友，可以先轉發此文到群或者朋友圈，然后截圖發私信，即可獲得下載地址。
