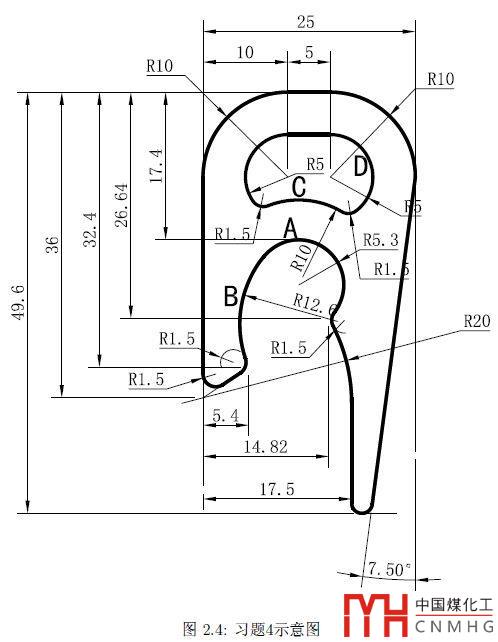

這張圖還比較復雜，條件比較多，可以先按橫縱向這些尺寸將輔助線畫好，先定位明確的圓或弧，在利用他們定位剩余的線，必要時需要利用輔助線。

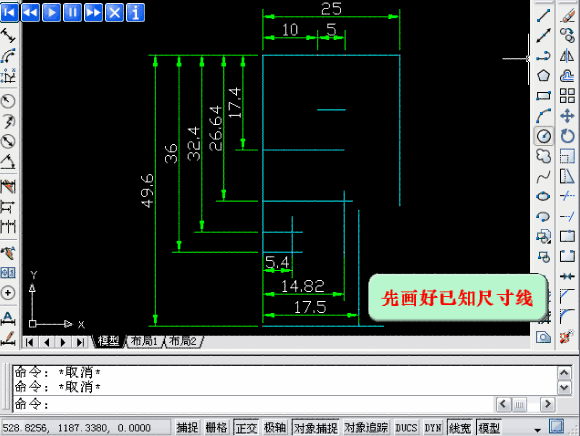

這里將操作視頻分享給大家，視頻只是提供了繪圖的主要思路，省略了一些細節(jié)的操作，比如多余線的修剪，初學者如果一次沒有看明白可以反復看，相信大家可以領掌握其中的一些技巧。

如果不會也沒有關系，初學者可以先通過信息的菜單：初學入門>繪圖練習中找到發(fā)布的所有帶講解或視頻的二維和三維練習?；螯c這個鏈接打開索引目錄： 二維練習圖三維練習圖
