拉伸STRETCH命令是一個很簡單又很特殊的命令，說簡單，是因?yàn)樗牟僮骱瓦x項很簡單，幾乎跟移動M一樣；說特殊，是因?yàn)檫@個命令選擇對象的方式于其他命令不同。其他命令要么選擇整個對象操作，如移動、旋轉、復制、鏡像、縮放等，要么單擊圖形要被編輯的部分，如延伸、修剪、拉長等，而拉伸S命令不僅可以選擇整個對象，也可以選擇圖形的一部分進行操作。低版本CAD拉伸命令必須先執行命令后選擇對象，現在的版本可以支持先選擇圖形后拉伸了。

以前寫過專門介紹拉伸的文章，在介紹捕捉自from時也講過，這里不再詳細介紹實際操作，重點介紹一下拉伸的選擇技巧。

結合實例講解CAD捕捉自(From)的用法？

CAD中容易混淆的命令和概念

拉伸只移動圖形被選中的頂點

如果只想調整圖形某一個方向的尺寸的時候可以使用拉伸功能，選擇圖形時必須注意：

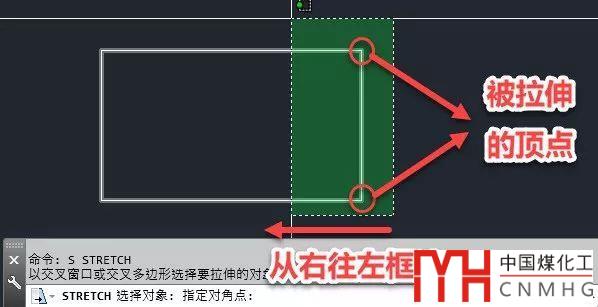

從右往左框選要被移動的頂點，如下圖所示。

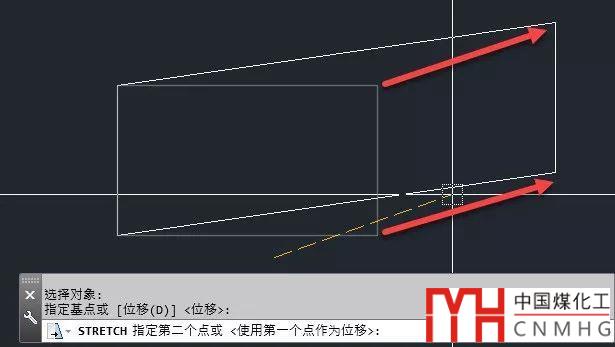

選擇后整個對象虛顯，并看不到那些點被選中，在指定基點后移動光標時才可以看到哪些頂點跟隨光標移動，如下圖所示。

選擇完圖形或頂點，回車確認后，拉伸的選項跟移動完全相同，也分基點目標點和位移方式，后續的操作跟移動一樣，可以參看之前關于移動的介紹。

CAD最簡單的編輯命令：移動M也有技巧

注意：有些二維圖形是無法拉伸的，例如圓或橢圓，這些圖形是無法變形的，如果你框選了圓和橢圓的一個象限點，拉伸時它們不會動，如果框選了三個象限點，拉伸時它們會跟隨移動。

圖形如果被全部選中后拉伸等同于移動

圖形無管是通過點選、框選、組哪一種方式被全部選中，拉伸時所有頂點都一起移動，拉伸的時候就跟移動的效果是一樣的。

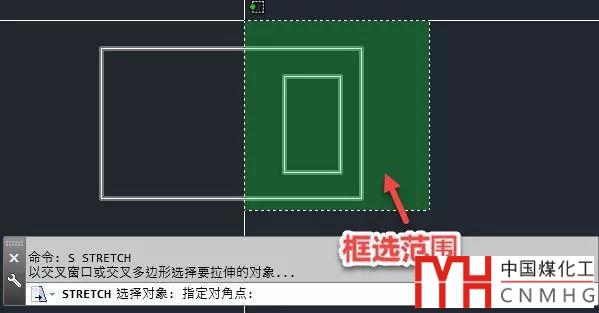

拉伸的效果如下：

上圖中小矩形的頂點全被在框選范圍內，在拉伸時所有頂點一起移動，就等同于被拉伸。

多次框選選擇需要注意的問題

在拉伸時可以多次框選不同圖形上的頂點，但無法多次框選一個對象上的不同頂點。

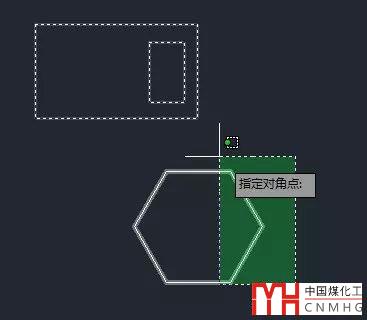

當要對多個圖形上的頂點拉伸時，可以一次框選多個對象的頂點，也可以分多次框選不同對象上的頂點，如下圖所示。

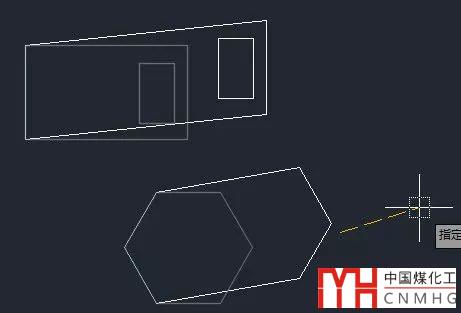

拉伸后的效果如下圖所示。

但當已經框選了某個對象的部分頂點后，還想通過框選添加其他頂點一起拉伸，會發現后面的框選添加頂點并不起作用，不會添加到前面的選擇中，也不會替換之前的選擇。比如我們先框選了六邊形的右側三個頂點，然后接著框選六邊形左側的一個頂點，如下圖所示。

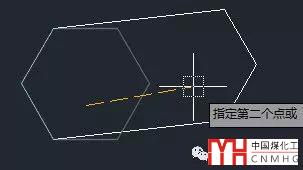

選定基點后拉伸，可以看到只有先框選的三個頂點移動了，后框選的點并沒有動。

如果要同時改變一個圖形的橫向和縱向尺寸，必須分兩次來拉伸，先選擇左右某側頂點，橫向拉伸一次，然后再選擇上下某側的頂點，豎向拉伸一次。

正因?yàn)槔爝x擇對象時有這些特點，所以初學者容易糊涂，為什么有時候圖形會移動，有時圖形會被拉伸，其實也很好記，總結一下：

只有被選中的頂點會被移動，對象被選中等同于所有頂點被選中。

一次拉伸命令中不能多次框選同一個對象上的頂點，只有第一次框選的頂點有效。
