因為操作溫度與環境溫度（安裝工況）的差異，設備在投入運行后會出現熱脹或冷縮，對于臥式容器，應避免其長度方向上的自由變形受到約束，防止產生附加應力。

鞍座的地腳螺栓，是事先預埋在混凝土基礎里的（當然也有其他型式的基礎），無論是固定端，還是滑動端，地腳螺栓的位置都是不會變的，不隨設備熱脹冷縮而移動。

而鞍座是與設備本體焊接的，臥式容器在長度方向上熱脹冷縮時，鞍座也會跟著移動，通常將一端固定，讓另一端自由滑動。所以，鞍座滑動端的底板與地腳螺栓之間會有相對位移，如圖2所示。所以，鞍座滑動端底板上的螺栓孔應為長圓孔，并為這個相對位移預留出足夠的空間。

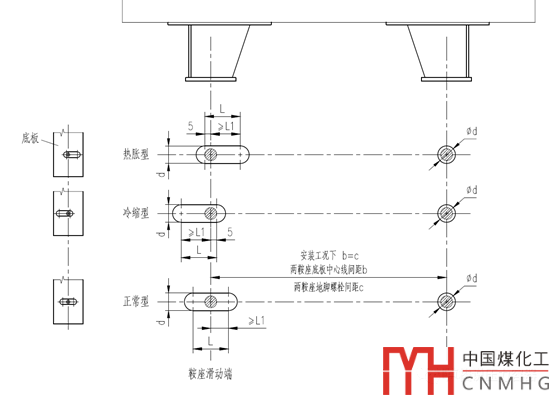

在鞍座標準NB/T47065.1-2018中，滑動端底板上的螺栓孔（長圓孔）有三種型式，分別為：熱脹型、冷縮型和正常型，如圖1所示。其中，正常型為標準新增，在上一版JB/T 4712.1中是沒有的。

圖1

圖2

通過前面的分析，并結合圖1、圖2有：

1）無論是操作工況還是環境工況，鞍座兩端地腳螺栓的距離c是固定不變的，見圖1。

2）在安裝工況下，鞍座兩端底板中心線的距離b和c相等，見圖1。

3）若操作升溫，設備在長度方向上的膨脹，會導致兩鞍座底板中心線的距離b變大，如圖2所示，即b-c＞0。

4）若操作溫度低于環境溫度，設備在長度方向上收縮，則有b-c＜0。

若令L1為鞍座底板與地腳螺栓的相對位移，則L1=∣b-c∣。顯然，長圓孔直邊長度L應大于L1，考慮到制造和施工的誤差，對于圖1中的熱脹型或冷縮型，可取L≥L1+5mm。但對于圖1中的正常型，似乎應取L≥2倍L1。

臥式容器受熱（冷）時，可認為是以鞍座固定端為原點，兩側分別膨脹（收縮）。因此，鞍座滑動端上需要吸收的變形量，為從固定端到滑動端這段距離（即圖1中的c值）所累積的變形量。即L1等于膨脹系數、溫度、鞍座間距三者的乘積。

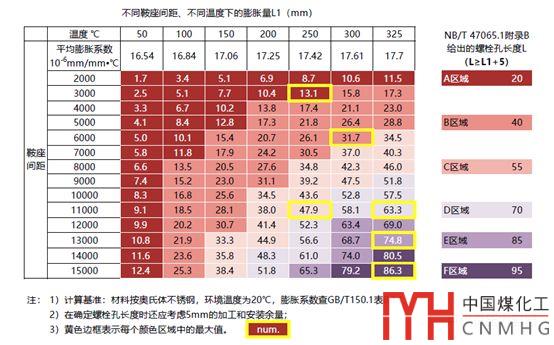

圖3按GB/T150.1附錄B表B.14給出的奧氏體不銹鋼膨脹系數，計算了不同鞍座間距、不同溫度下的膨脹量。例如：

安裝工況下鞍座底板間距b=3000 mm，此時c也等于3000 mm。

在設備由環境溫度升至操作溫度250℃時，鞍座間設備的膨脹量為13.1mm，即操作工況下的b=3000+13.1 mm，此時c仍為3000 mm。

而NB/T 47065.1附錄B給定的滑動端螺栓開圓孔直邊L為20 mm。若采用的是圖1中所示的熱脹型長圓孔，L=20＞13.1+5是合適的。

但若采用正常型，L＜2x13.1，恐怕是不夠的，這也正是NB/T 47065.1讓人不太理解的地方。因為，圖1中正常型長圓孔預留的膨脹（收縮）空間僅為其他兩種型式的一半，而NB/T 47065.1附錄B所要求的L值是一樣的。并且若正常型長圓孔采用附錄B中的L值，很多都無法滿足L1。

而在JB/T 4712.1中是沒有正常型的，即若設計中采用正常型，長圓孔的L值不能直接按標準查取，應另外計算確定。
