兩張看起來一樣的TIF的圖片，如下圖所示。

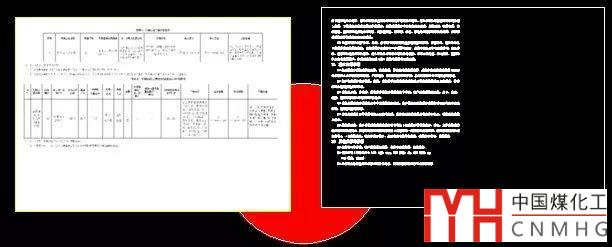

但在CAD中插入后卻效果無安全不同，一張是白底的，一張是黑底的，一張可以直接設置透明效果，一張卻不行，如下圖所示。

兩者有什么區別？應該怎么設置才能讓TIF自動處理透明呢？

在CAD里也可以了解兩者的區別，輸入XREF，回車，打開外部參照管理器，里面可以看到插入的兩張圖片，選中其中一個文件，就可以看到文件的相關格式。

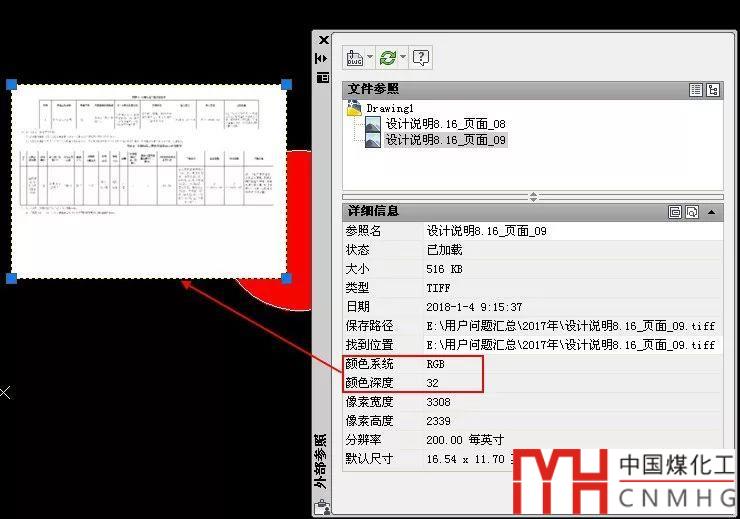

白色底色的TIF的顏色系統是RGB，顏色深度是32位，如下圖所示。

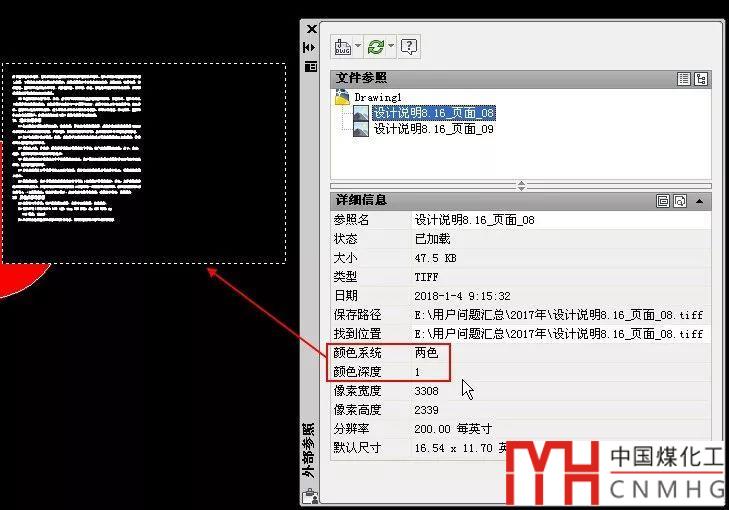

黑色底色的TIF圖的顏色系統是單位，顏色深度是1，如下圖所示。

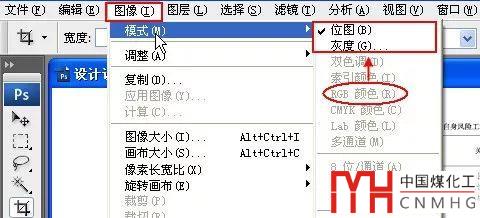

雖然看上去是一樣的，但兩張圖的模式卻是不同的，下面這張是單色的，也就是只有黑白兩色，上面那張圖雖然也是黑白的，但確實用RGB的32位顏色保存的。我們只需要將上面那張圖片也修改成單色，就可以得到相同的效果了。這個在CAD里無法處理，我們可以用PS處理一下。單色就是PS中模式中的位圖模式，RGB模式的圖需要先將模式設置成灰度，才能再設置成位圖模式，如下圖所示。

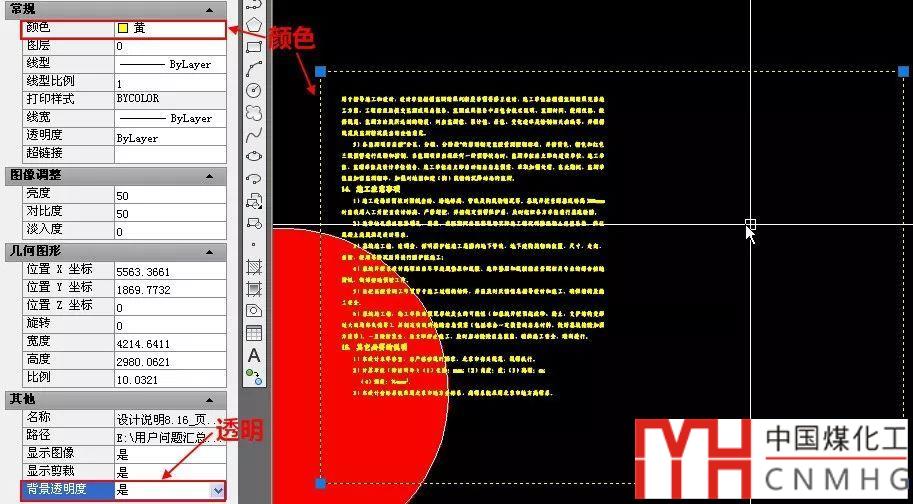

如果是黑白圖片，尤其是復雜的地形圖，可以將TIF文件保存成位圖模式，這樣不僅保存的圖片文件小，CAD顯示和打印圖片更快，而且在CAD里可以直接調整圖片的顏色，并可以打開透明效果，如下圖所示。

有些圖像格式，如PNG圖片可以保存ALPHA通道，彩色圖片也可以在PS中通過摳圖得到透明的效果，這些在以前的文章中介紹過。

CAD中光柵圖像(圖片)如何裁剪和設置透明？

怎么將CAD中插入圖片的多余部分摳掉？
