為什么CAD中虛線顯示為實線，應該怎么辦？
在CAD線型文件中通常只定義一個線型單位的長度，但由于圖紙尺寸差別很大，在不同圖紙中要顯示虛線效果，需要把線型單位放大或縮小，就需要設置線型比 例。線型比例過大或過小都可能使虛線顯示為實線，比例過大，

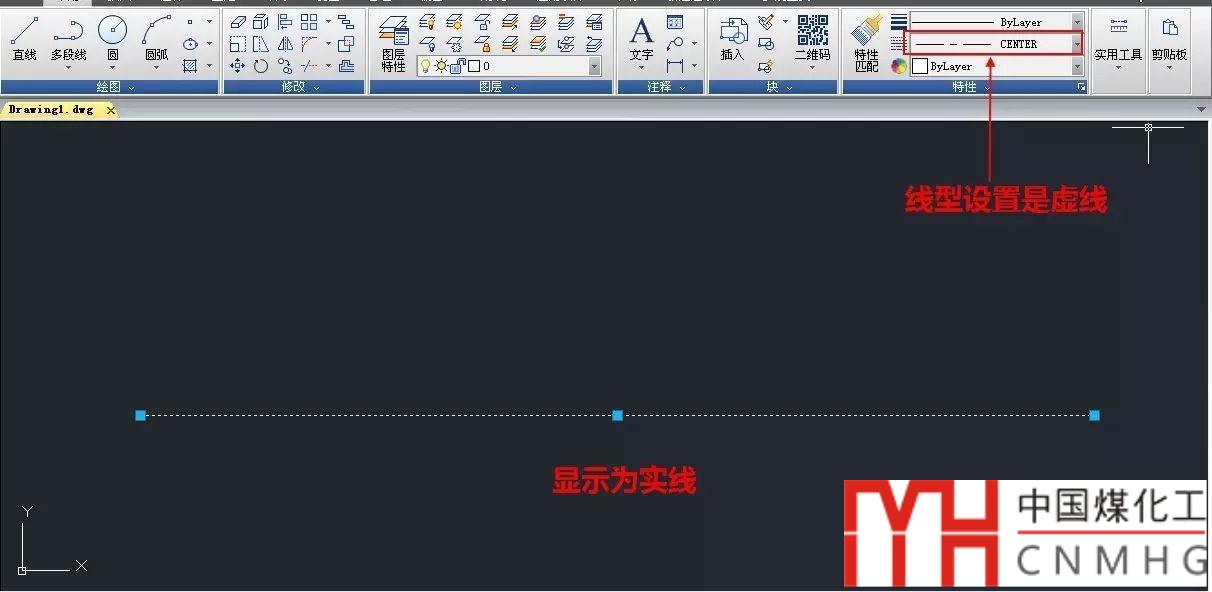

在網上經常有人問這個問題：明明我將線型設置成了虛線，為什么看上去還是實線呢？
這種情況其實很普遍，原因和解決方法也不難。
了解線型定義
為了更清楚地知道問題產生的原因，我么可以打開線型文件，看看線型到底是怎么定義的。

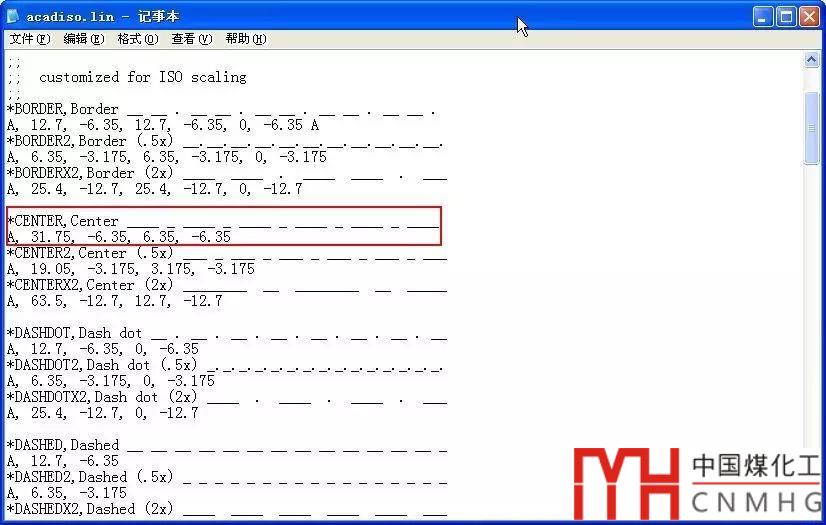

在CAD安裝目錄下搜一下*.lin，找到acadiso.lin后（其他CAD文件名略有不同，如浩辰CAD是gcadiso.lin），用記事本打開，如下圖所示。
我們看到每個線型定義通常是兩行，第一行*號后面是名稱、描述及樣例，第二行A后面則是線型的定義，正數表示實線、0表示點，負數表示空格，我們看到CENTER線型的定義是
*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A, 31.75, -6.35, 6.35, -6.35
表示中心線的一個單元由兩段分別長31.75和6.35的實線和兩段6.35長的空格組成，也就是說中心線的一個單元是50.8。

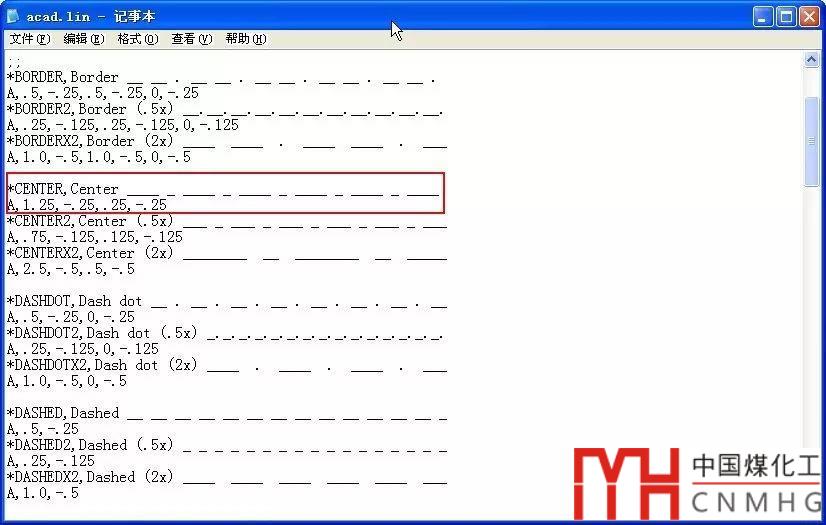

在同一目錄下還有一個acad.lin文件，我們也可以打開看一下，如下圖所示。
我們可以看到這里面的線型跟acadiso.lin里面的差不多，只是相同名稱線型的單元長度差很多，例如CENTER線型的定義是
*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A,1.25,-.25,.25,-.25
這個單元的總長是2，跟前面的50.8正好差了25.4倍，我想大家都應該知道了，這就是毫米和英寸之間的比例，acad.lin是以英寸為單位定義的線型，而acadiso.lin是以毫米為單位定義的線型。
為什么虛線會顯示為實線？
我們對線型的定義有一定了解后，對于虛線為什么會顯示為實線就好理解了。虛線顯示為實線有兩種可能：
一、線太短，長度小于一個線型單元。
二、線太長，當線正常顯示到視圖中時，一個線型單元在視圖中太小，導致空格的尺寸小于一個像素，直接被忽略。

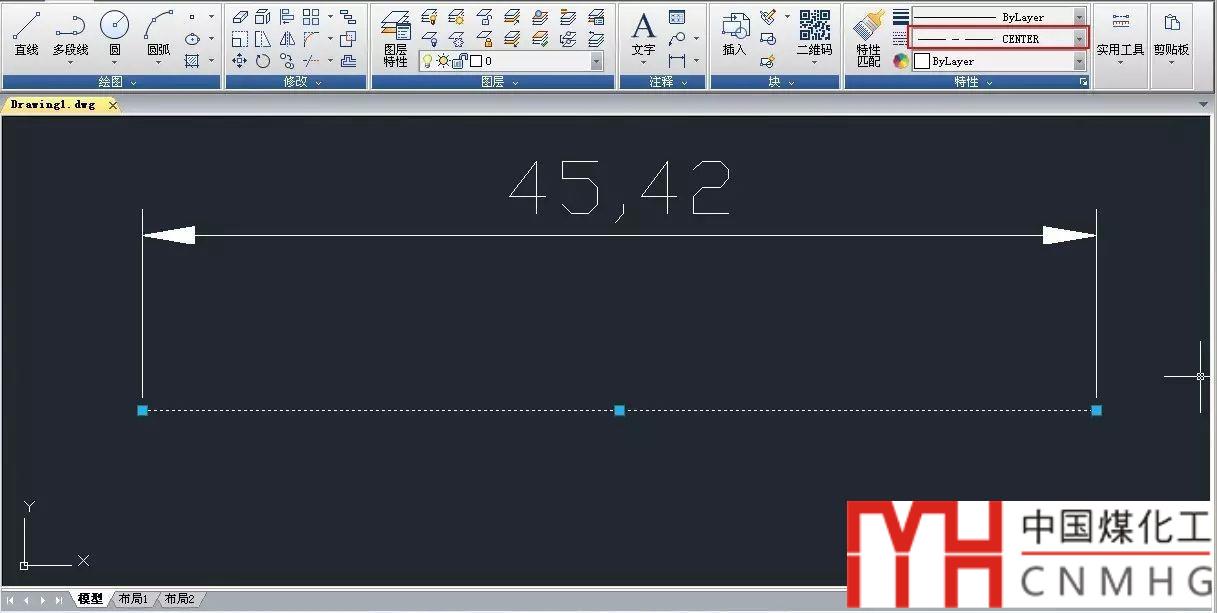

比如我們使用公制的線型文件中的CENTER線型，如果線的長度小于50，就會顯示為實線，如下圖所示。
比如使用同樣的CENTER線型，線的長度是9000甚至更大，而且可以完全顯示在視圖中時，同樣會顯示為實線，如下圖所示。

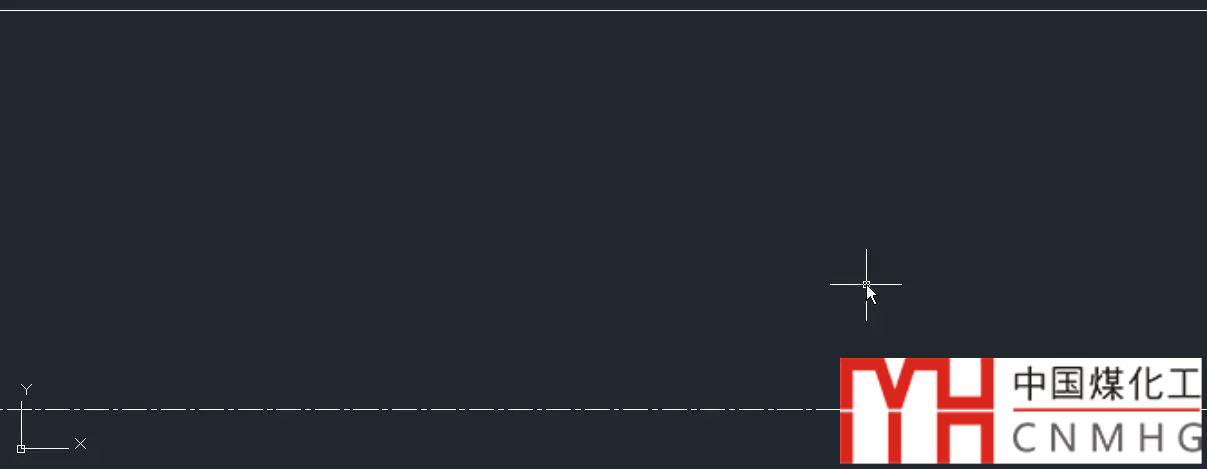

這種狀況下，我們將局部放大，應該可以看到確實是虛線，如下圖所示。
虛線顯示為實線的解決方法？
圖形實際長度不能輕易改變，線型的定義不能隨意修改，要想讓我們的圖形正常顯示為虛線，應該怎么辦呢？
方法很簡單，就是改線型比例。線型比例就是在圖中將單元長度放大或縮小一定的倍數，可以修改整張圖使用的線型全局比例，也可以單獨修改某個圖形的線型比例，這個取決于實際的需求。
修改全局比例

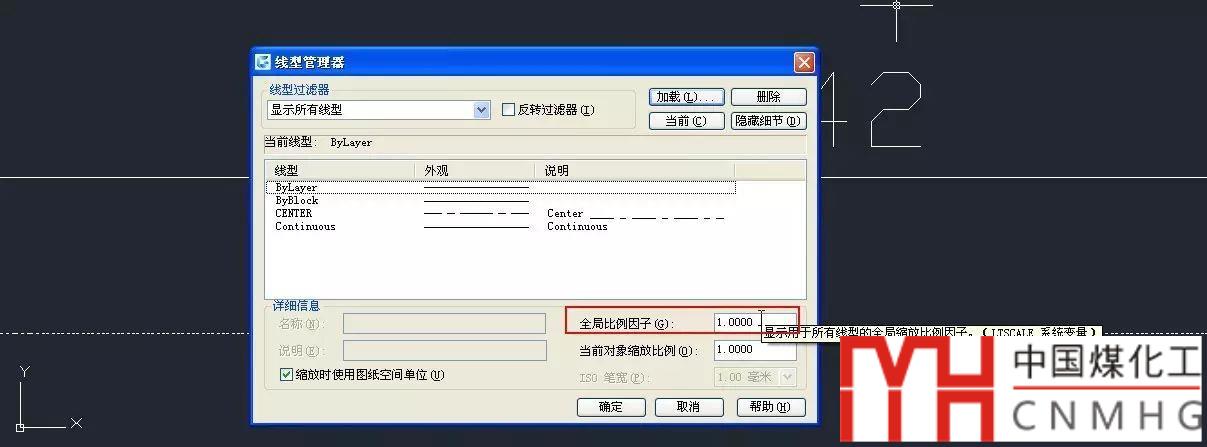

所謂全局比例，就是應用到圖中所有對象的比例，設置方法有兩種，一種是直接輸入命令LTSCALE，一種是在線型管理器中直接輸入全局比例，如下圖所示。
有人知道要修改線型比例，但到底修改成多大才合適呢？
這個并沒有明確的規則。如果你是公制的圖紙，使用的是軟件自帶的公制線型，原則上可以參照這樣的規則來設置全局比例，如果我們要按1:100打印，可以先將線型全局比例設置為100，然后在根據實際效果去調整。
如果對打印圖紙上線型單元長度有明確的要求，我們也可以精確地計算出比例來，比如CENTER線型的單元長度是50.8，如果打印出來要求每個單元是25.4，打印比例是1:100，那線型比例就要設置為25.4/50.8*100=50。
修改對象的線型比例
因?yàn)榫€型定義的單元長度并不完全統一，有時不是所有線型都可以使用相同的比例，因此有時需要單獨修改圖形的線型比例。對象實際的線型比例等于全局比例乘上對象自身的線型比例，比如全局比例設置100，對象自己的線型比例設置2，那么對象的線型單元長度就會被放大200倍。

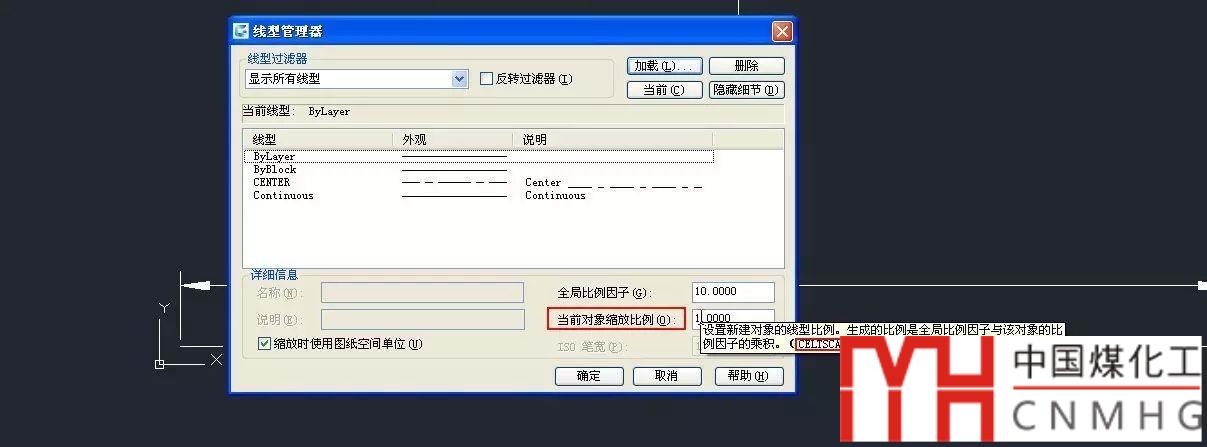

修改對象線型比例的方法有兩種，一種是在繪制圖形前在線型管理器里設置：當前對象縮放比例，如下圖所示。

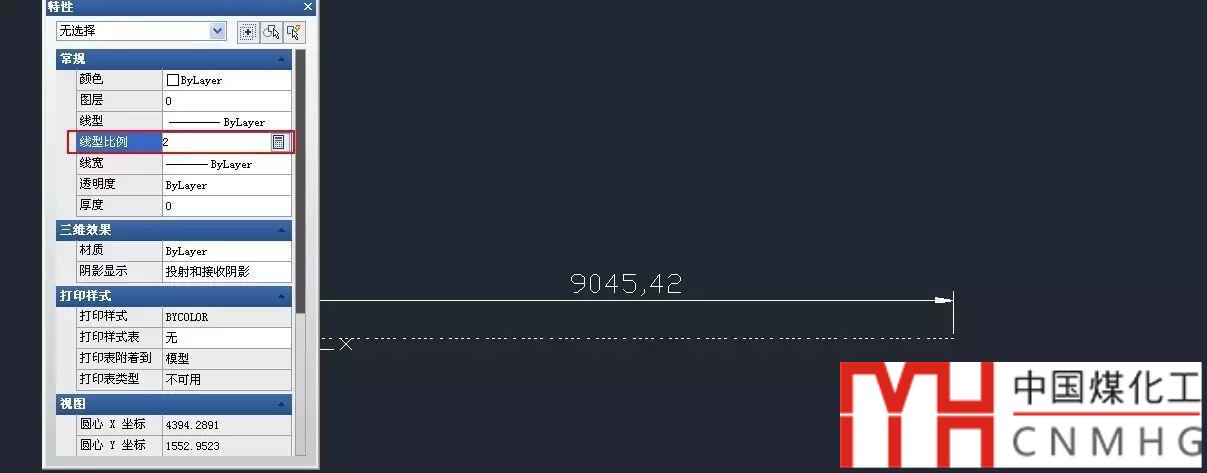

還有一種是在圖形創建后，在特性面板（CTRL+1）中修改，如下圖所示。
小結
當我們遇到問題時，如果能弄清楚原因，就更清楚如何解決了。
線型單元長度是固定的，不可能適用于各種長度的線，只需根據需要設置線型比例。
如果感興趣，可以認真看看線型文件中的各種線型定義，尤其是后面的帶符號和文字的復雜線型。
在繪制公制圖紙時，不要使用英制的線型。默認加載的線型文件是由測量單位MEASUREMENT決定的，設置為1或0分別對應的是公制和英制。
