低壓塔取環向焊縫的焊縫系數？
低壓塔厚度通常由風載、地震載等產生的軸向應力(彎曲應力)控制，筒體厚度需要同時滿足內壓，也需要通過軸向應力校核，見NB/T47041的“7.2 計算步驟”，通常內壓所需厚度較小。

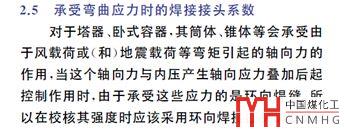

有文獻認為，像低壓塔這種厚度由軸向應力控制的情況，內壓厚度計算時焊接接頭系數應取環焊縫，而不是通常的縱向焊縫(壁厚由環向應力控制)，這種取法在ASMEVIII-1體系下是正確的，但在GB/T150體系下這樣師出無名。

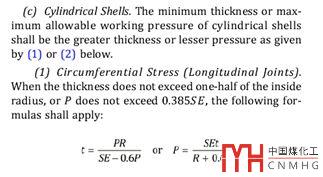

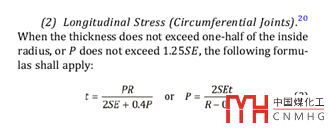

首先，我們來看下ASME內壓筒體厚度的計算。ASME VIII-1 UG-27規定，筒體厚度取下列(1), (2)式中的較大值。(1)為環向應力(縱縫)決定的厚度，(2)為縱向應力(環縫)決定的厚度。標準最后的注釋第20條，解釋說，在環縫焊接接頭系數小于縱縫的一半，或者因附加載荷導致軸向應力起決定作用時，厚度將由(2)式?jīng)Q定。
但GB/T150沒有ASME VIII-1這么嚴謹，內壓厚度計算式中只有ASME的(1)式，而(1)式是環向應力下圓筒厚度的計算式，應當取承受環向應力的縱縫的焊接接頭系數，如果按上述文獻所說的，取環向焊縫的焊接接頭系數，顯然就“錯位”了。這文獻這樣的思路是對的，要怪只能怪GB/T150的不完善了。
另外，ASME VIII-1中，如果設備上的環縫(B類)不進行無損檢測或只是單面焊，那么筒體或封頭的縱縫(A類)焊接接頭系數需要降檔，不能取1.0。無縫筒體或封頭，也當作有A類焊縫但經100%射線檢測的等效有縫筒體或封頭。這是因?yàn)锳SME認為，A類和B類焊縫是會相交的，B類焊縫的質量會影響A類。
文獻：李東平. 壓力容器焊接接頭系數的本質與選取. 石油化工設備技術,2018,39(4).
附 ASME VIII-1 ENDNOTES
20 These formulas will govern only when the circumferential jointefficiency is less than one‐half the longitudinal joint efficiency, or when theeffect of supplementary loadings (UG-22) causing longitudinal bending ortension in conjunction with internal pressure is being investigated.
***
本小工最近工作任務繁重，可能沒法太經常咬文嚼字，不過有空就會來分享分享資料。
