摘要：填充是CAD圖紙中不可或缺的對象，在機械設計行業，常常需要將零部件剖開，以表現其內部的細節，而這些被剖開的截面會用填充來表示；在工程設計行業，一些特殊的材料或地形，也會用填充來表示。本教程將以一個簡單的例子向您介紹基本的填充操作。

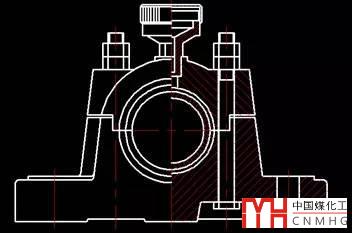

填充是圖紙中一種很重要的對象，可以很好地表達一些特殊的封閉區域，在各行業的國家標準中，都對截斷面的填充方式作了明確的規定。如各種截面和剖面，下圖中紅色部分即為常見的填充。

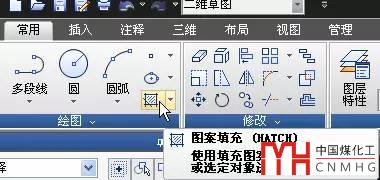

1、在功能區面板或工具欄單擊填充按鈕，或輸入H后回車，啟動填充功能。

填充的快捷命令只有一個字母H，就說明這是一個使用頻率非常高的命令。

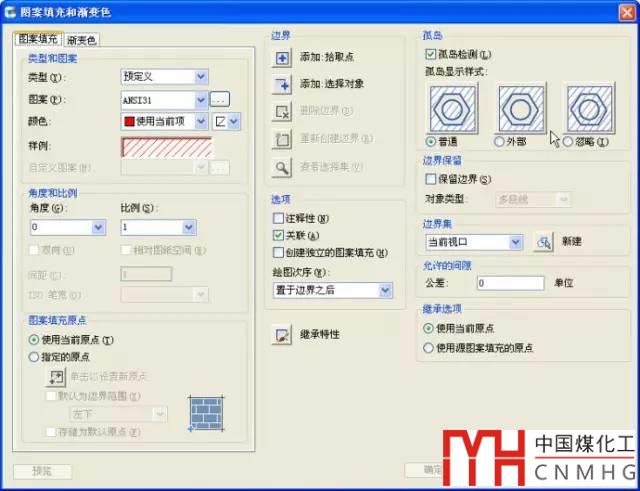

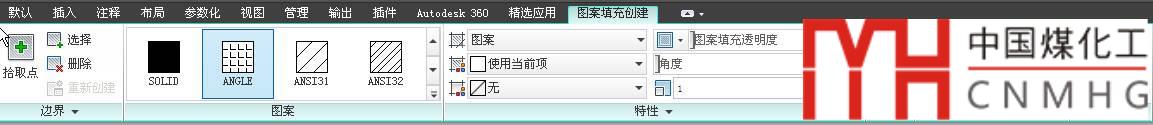

填充功能啟動后，低版本會彈出對話框，高版本會彈出填充的命令面板，如下圖所示。

面板跟對話框類似，但對話框選項更清晰，下面將以對話框為例進行講解。

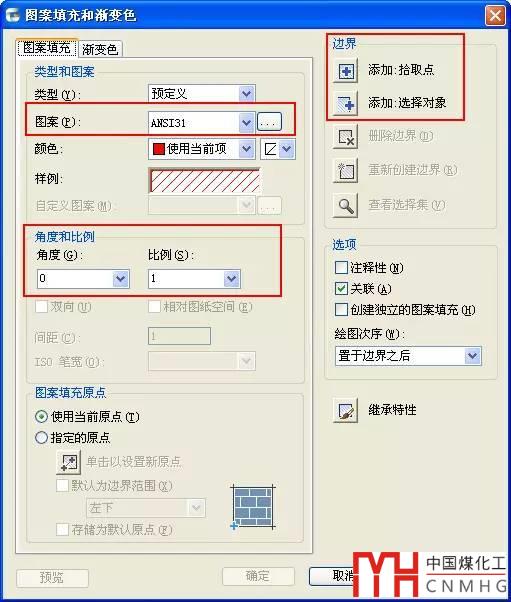

填充對話框上有三項最為常用：第一個是“類型和圖案”，也就是選擇填充圖案的樣式，第二是角度和比例，可以設置填充圖案單元格的大小和傾斜角度；第三個是“邊界的選擇”，可以選擇圖形對象或再封閉區域內單擊。

圖案的選擇沒有什么技巧可言，邊界的操作也不復雜，最關鍵是設置合理的填充比例。填充比例跟填充區域尺寸要協調，如果填充比例相對于填充區域過小，會產生過密的填充效果，反之，則會產生過稀疏的填充效果，甚至看不到填充效果。

2、單擊對話框右上角的“添加：拾取點”按鈕，然后依次在下圖中的區域1、區域2中單擊，可將下圖中的兩個區域選為填充區域。

注：如果你沒有這樣的例圖，也可以先畫幾個圓，然后來學習填充功能。

3、按空格鍵或回車鍵，確認填充區域選擇完畢，軟件自動重新彈出“邊界圖案填充”對話框，直接單擊“確認”即可完成填充。

如果需要修改填充的參數，比如，想將填充的比例改大，或者需要更換另一種填充圖案，可直接雙擊圖中的填充對象，就可以打開填充編輯的對話框，在對話框中修改參數即可。

填充的選項很多，單擊填充對話框右下角向右的箭頭，會將所有選項展開，如下圖所示。

在展開部分又有孤島、邊界保留、邊界集、允許的間隙、繼承選項等選項，除此以外，填充對話框還有“漸變色”選項卡，還可以創建單色或雙色的漸變填充。

總結：對于初學者，首先要掌握填充的基本操作，知道怎么選填充圖案，如何設置比例，怎么來選擇填充的邊界，這就基本夠了。當然你也可以嘗試去研究一下其他參數，他們對于你熟練、靈活使用填充肯定會有幫助的。
