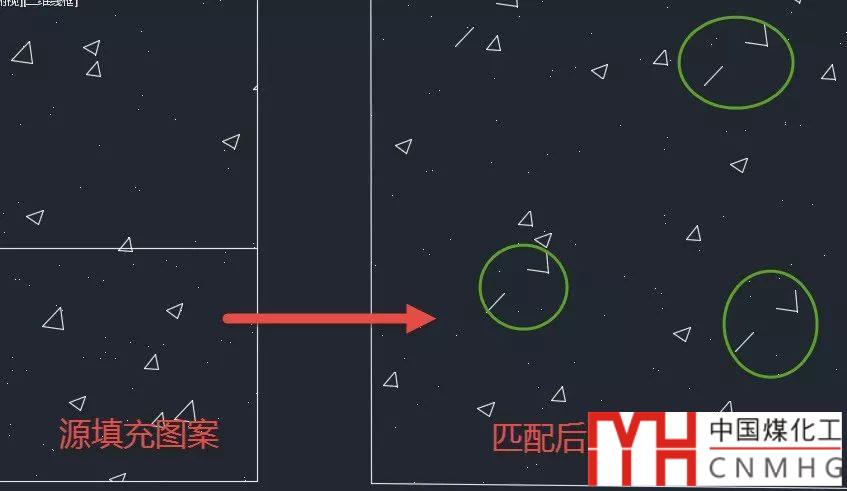

一個星期內已經有兩個人在群里問這樣的問題了，就是圖中本來有一個填充圖案，顯示是正常的，但利用特性匹配或繼承特性將這個填充應用到其他區域后卻發現填充圖案出現了混亂，如下圖所示。

幾天前網友提出類似問題的時候，我判斷跟UCS或坐標比較大有關系，在我的提示下網友自己解決了問題，圖紙雖然發過來了，但由于有其他事情，我并沒有深入研究問題的原因。今天又有網友提出同樣的問題，現象完全一樣，研究完圖紙發現問題的原因跟我之前所想的并不太一樣，不是整圖坐標值太大的問題，而是填充離自身的原點太遠。

我們不妨借這張圖紙來看一下問題的原因和解決方法。打開圖紙后不要選擇任何對象，打開特性面板（CTRL+1），查看當前視圖的中心點的坐標和尺寸，如下圖所示。

因?yàn)閳D形能正常顯示，視圖的高度和寬度尺寸比較正常，但視圖中心的Y坐標值有點大，達到了7位數，之前網友的圖紙的視圖中心坐標值是8位數，雖說離原點有點遠，但還算可接受范圍內，不像一些異常圖紙的值達到10的幾十次甚至99次方。

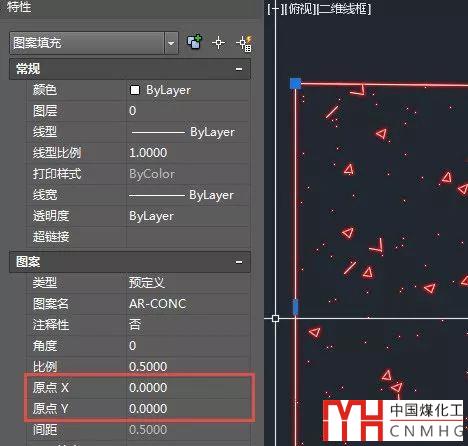

選中有問題的填充圖案，在特性面板中查看填充的原點位置，如下圖所示。

填充離坐標原點很遠，但填充的原點在坐標原點處，CAD要以坐標原點為基準來計算填充圖案各線條的顯示位置，因?yàn)樽鴺?biāo)值比較大，計算時出現了偏差，因此導致有些線條出現了移位的現象。這個一方面跟CAD的計算精度有關，也跟這個填充圖案的參數定義有關系，因?yàn)閮晌痪W(wǎng)友出問題的好像是相同的填充圖案，這個填充圖案的參數可能本身就有很小的誤差，當坐標變大后，誤差在計算時被放大，導致出現了混亂的現象。

--提示：下面是廣告，不是本文圖片--

解決辦法：

解決方法有三種，取決于圖形具體狀況。

一、將圖形整體移動到原點附近在匹配

如果圖紙本身對坐標位置沒有特殊要求，只是無意中將圖形放到了離原點比較遠的位置，那么建議將圖形整體移動到原點附近，這樣匹配后填充圖案就不會出現類似問題了。

二、調整填充圖案的原點

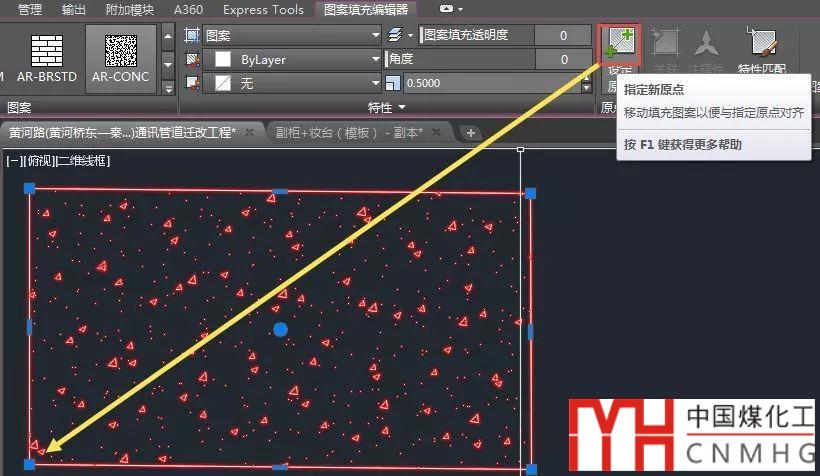

如果本身圖形的坐標就有這么大或者對圖形坐標有要求，不能改變圖形的位置，那么可以手動調整匹配后填充圖案的位置，在填充對話框中單擊“指定新原點”或在填充面板中單擊原點按鈕后，將原點指定到填充區域某個頂點或中間的某個點，填充就可以恢復正常，如下圖所示。

修改原點后填充圖案顯示馬上就變正常了。

三、使用源圖案填充原點

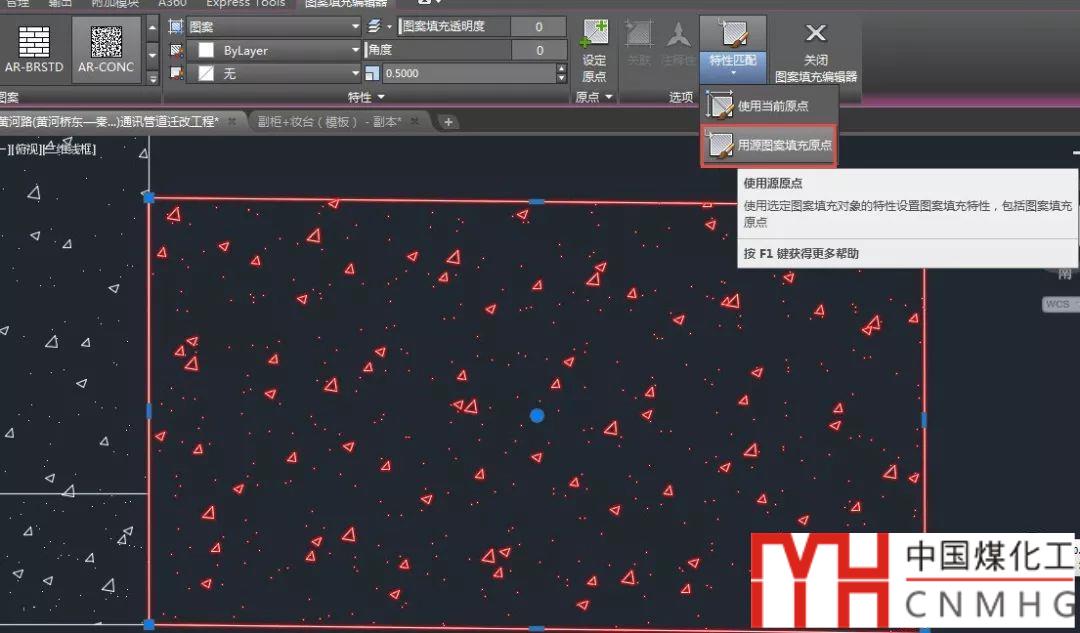

高版本CAD的填充面板的特性比例提供了設置原點的選項，可以用元圖案的填充原點，因?yàn)槠ヅ涞膱D形比較近，如果源圖案顯示正常，匹配后的圖案顯示也應該正常，而且如果兩塊填充時相連的，使用此選項還可以兩塊填充看上去像一次性整體填充的效果，如下圖所示。

具體采用什么方式來解決取決于你的具體情況。

但這個問題也提醒大家，如果沒有特殊需要，盡量在原點附近繪圖，坐標達到7、8位數就有可能導致填充混亂，如果坐標達到幾十位數就可能導致圖形顯示、填充、修剪等出現混亂，比如：

為什么CAD直線、多段線等圖形只顯示一個夾點？

當然如果是坐標異常大或Z坐標不為零，那就肯定有問題了，首先要把相關問題處理好再說了。
