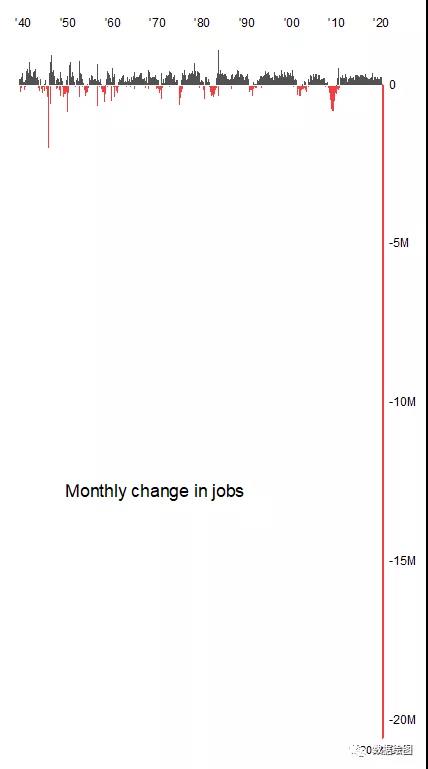

這張正、負方向上的不同著色的圖，使用柱形圖（Column Plot）也可以實現。

數據格式

• 數據來自美國勞工統計局（https://www.bls.gov/），繪圖前需要進行數據格式轉換、數據整合、數據排序、數據分組等操作，具體處理過程詳見 OriginPro：正負方向不同著色的垂線圖【數據繪圖】

圖形繪制

• 圖形繪制很簡單，選中繪制柱形圖（Column Plot）。

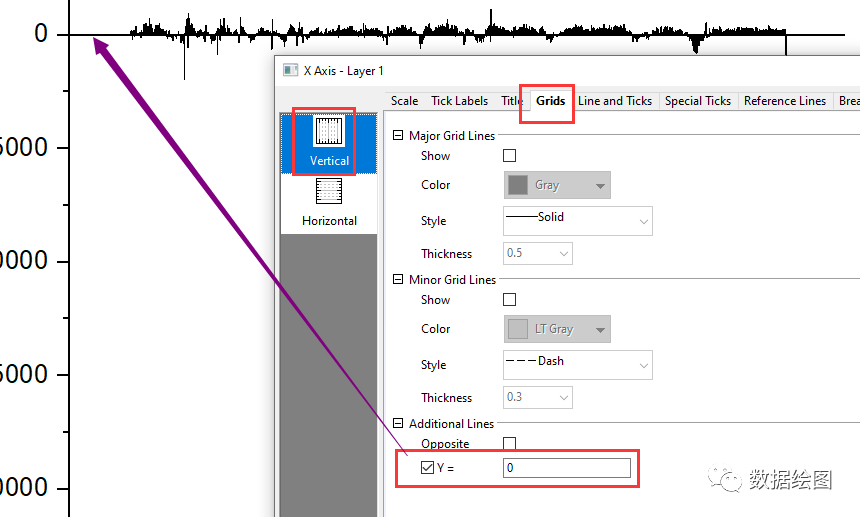

• 得到的柱形圖（Column Plot）默認是以x=0作為基線的。



格式設置

曲線格式

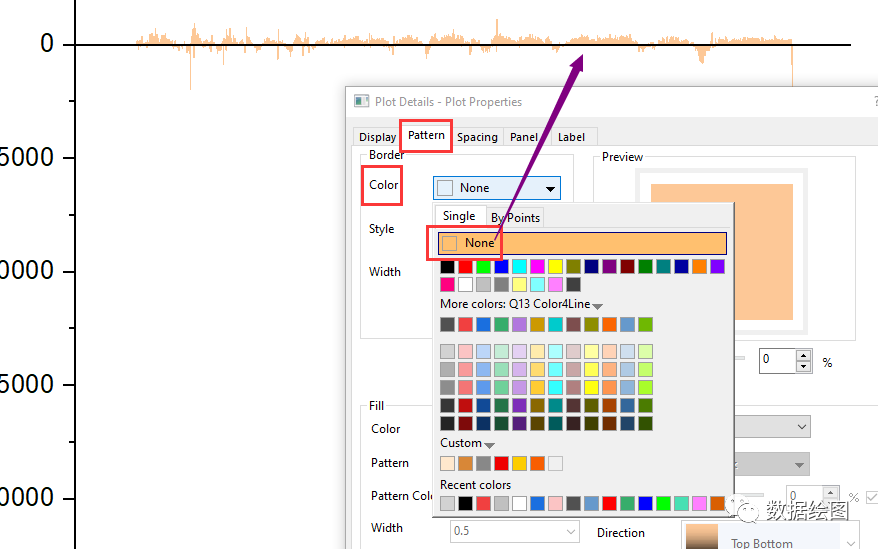

• 雙擊圖形打開Plot Properties對話框，設置曲線格式。首先在Pattern頁面，將Border的Color設為None。因?yàn)閳D形中柱子的數量很多，如果顯示邊緣的線條顏色時，填充的顏色就會被覆蓋掉而不能顯示。

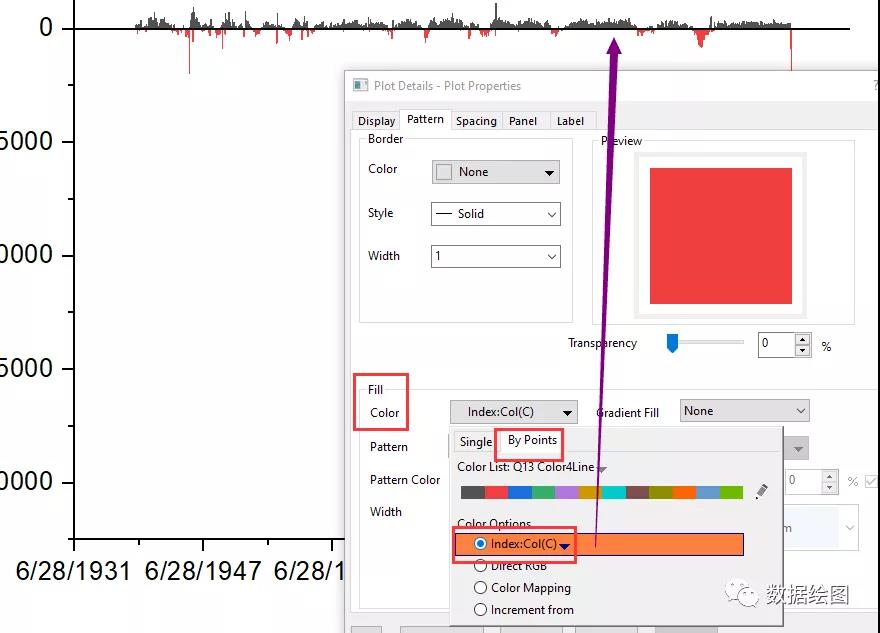

• 將Fill下的的Color設為By Points，Color Options選為Index，數據來源為Col(C)。



  其他格式

• 其他的格式設置包括坐標軸、圖例、圖層大小等，具體過程詳見OriginPro：正負方向不同著色的垂線圖【數據繪圖】

OK

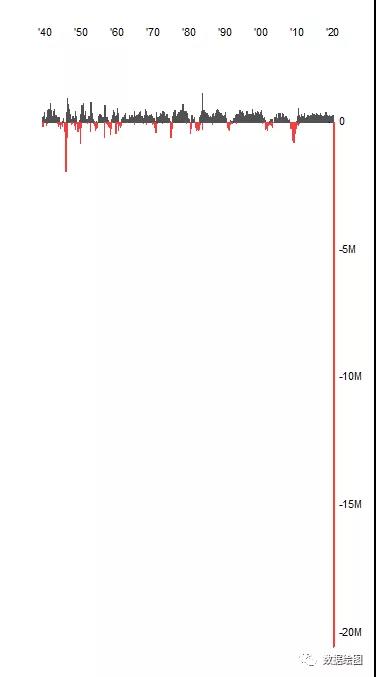

• 完成圖形的繪制。



所用軟件：OriginLab OriginPro 2020b@Windows 10 pro 。

示例文件：https://pan.baidu.com/s/1Djkcv9g9i86wKZ-KCOJFCg 提取碼：fo2s
