格子圖的繪制過程與Grouped plot類似【點我打開鏈接查看詳細教程】，只是可以同時完成水平和豎直方向上的分組。

【重要信息】Origin軟件默認的格子數目是50個，如果水平方向格子?豎直方向格子的數目大于50，會有報錯，可以手動修改系統變量。

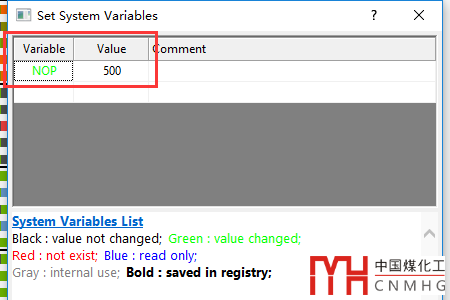

修改方法：打開Tools-->System variables菜單，在Variables下輸入NOP，后面的數字改為500或者其他較大的數。

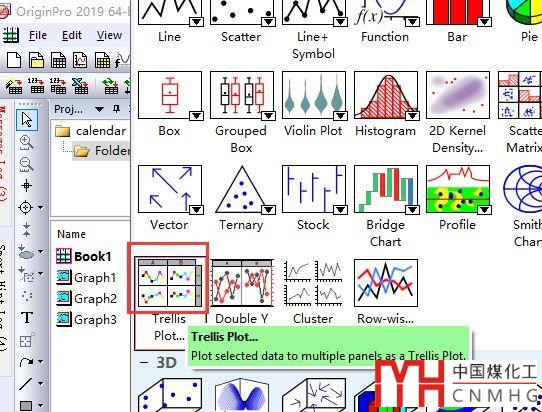

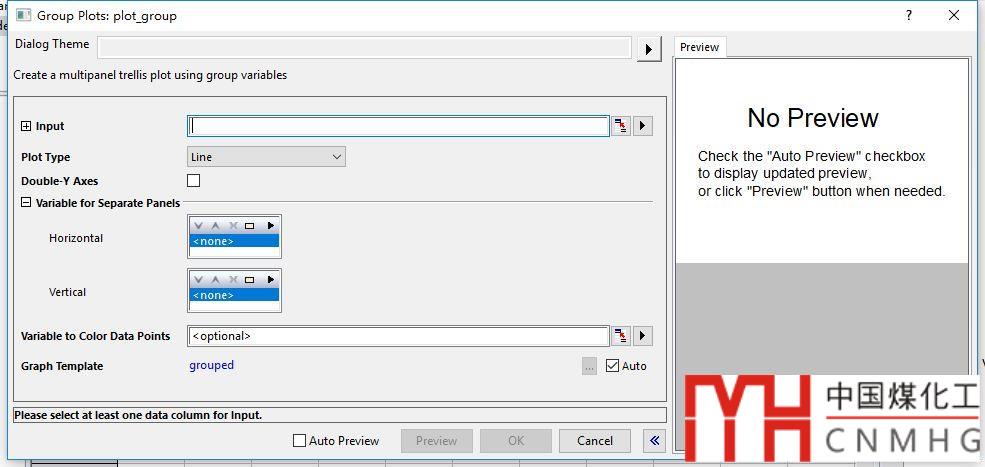

1. 點擊plot菜單，選擇Trellis plot按鈕，打開格子圖繪制對話框。





2. 選擇要匯總圖形的數據，此處選擇monthweek-weekdayf。

3. 選擇圖形類型，此處選擇散點圖。

4. 選擇水平和豎直方向的分組信息，此處分別選擇monthf和year。

5. 也可以甚至數據的顏色填充，此處選擇VIX.close。

此外，Trellis plot也可以繪制雙Y軸圖，后續再作詳細介紹。

所用軟件：OriginLab OriginPro 2019@Windows 10 pro。
