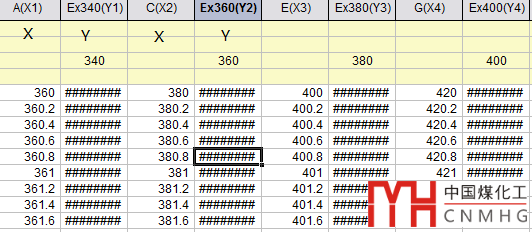

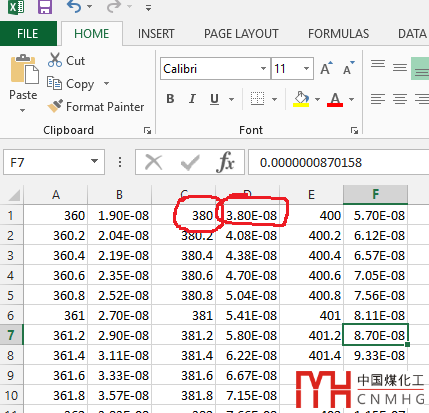

首先你得有一組3D熒光光譜的實驗數據（本教程為生成數據，形狀不好，講究著看吧），格式為XY XY……

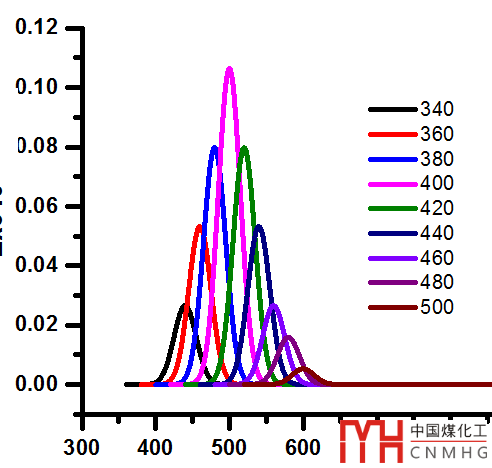

看看二維的圖

先將數據轉換為XYYY形式，該步驟在Excel結合VBA完成。VBA程序 http://pan.baidu.com/s/1pJ3RO8r

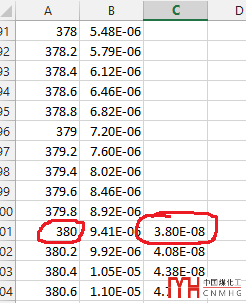

1. 將不同的x值對其，比如第3列的380要和第1列的380對齊，同時第4列的對應熒光強度值也應下移。

2. 刪除多余的X列，即3，5，7，……

3. 將第1列填充為最大范圍，本例為360-900。

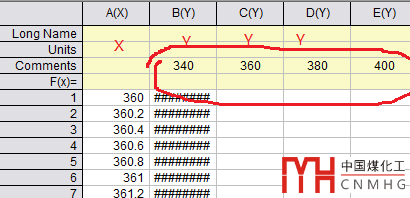

將處理好的數據貼回originlab，并在comments欄輸入原來的標識。

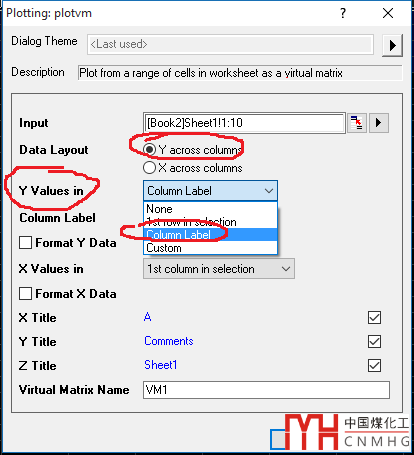

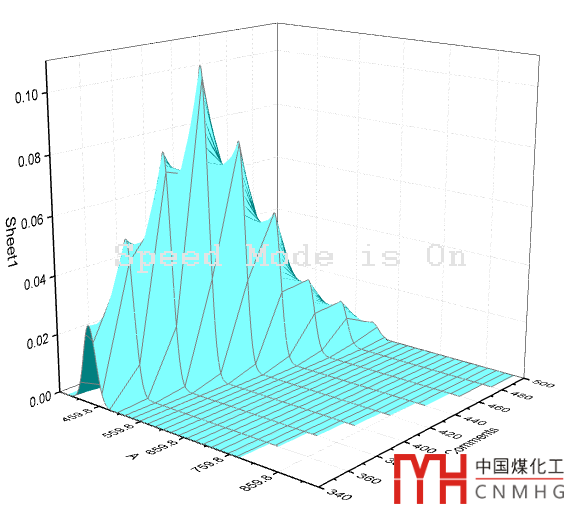

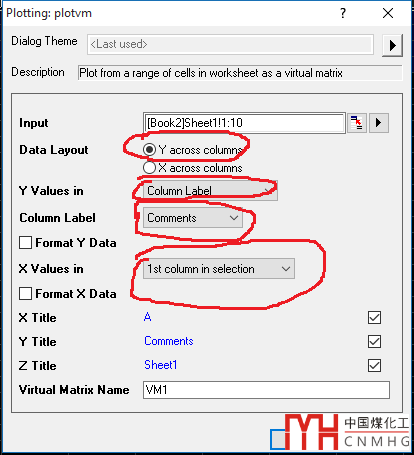

全選數據，選擇底部的“3D color fill surface”繪制3D surface圖，按下圖選項設定X和Y位置，確定得3D圖，但有點丑。

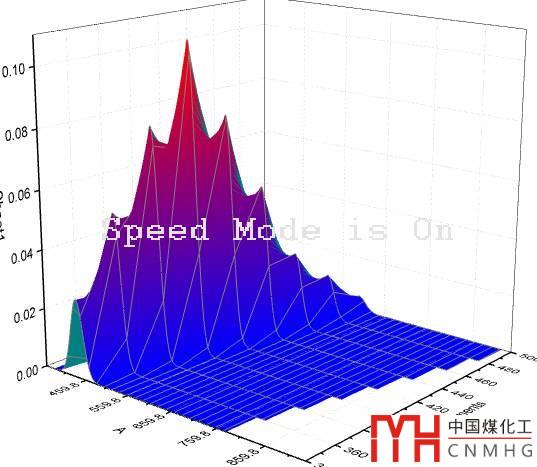

3D圖美化

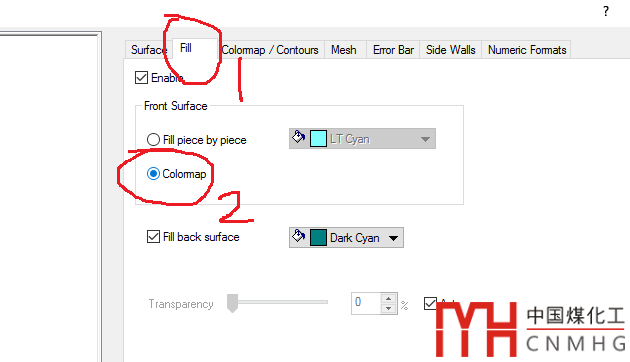

1. 純色填充改為colormap

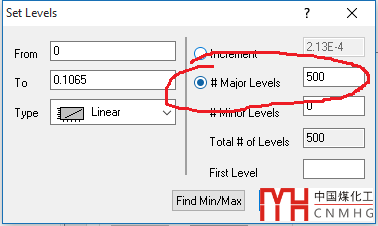

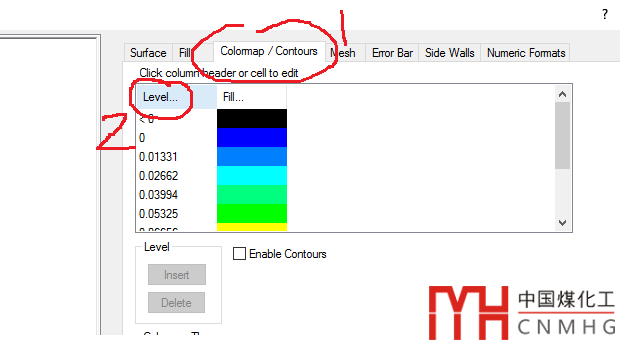

2. 調整填充間隔，越小越好

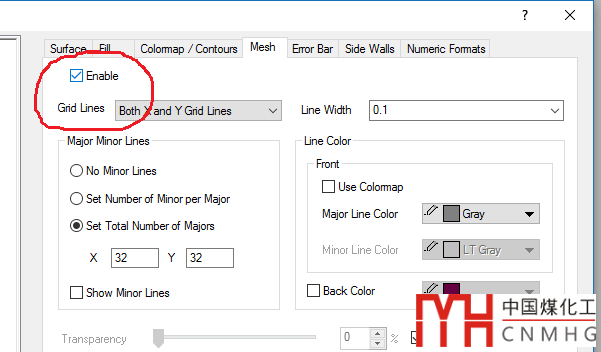

3. 去除網格




OK!
