各受壓元件最大應力所在位置、方向及控制值
時間：2020-09-29
來源：盧梭說壓力容器
瀏覽：
注：摘自北京某化院PPT，其他內容標準上都有，就不一一摘錄了。

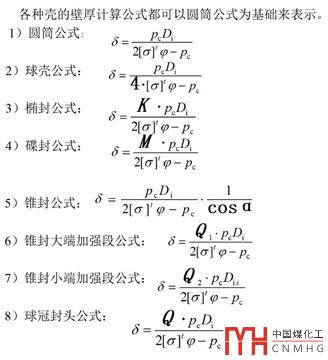

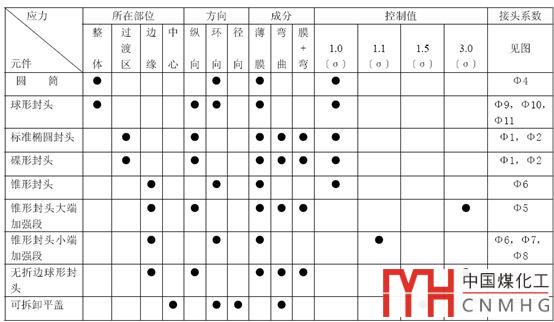

圖1為各受壓元件最大應力所在位置、方向及控制值，圖2為接頭系數位置示意。另外，圖1還應結合各元件厚度計算公式一起看。
圖1
圖2
圖3
