Origin(Pro)的繪圖功能：誤差棒（Error Bar）和箱形圖（Box Plot/Chart）
箱形圖（Box Plot/Chart），又稱為盒須圖、盒式圖、盒狀圖或箱線圖，是一種用作顯示一組數據分散情況資料的統計圖。因型狀如箱子而得名。它能顯示出一組數據的最大值、最小值、中位數、下四分位數及上四分位數。（摘自https://zh.wikipedia.org/wiki/%E7%AE%B1%E5%BD%A2%E5%9C%96?oldformat=true）
我們將詳細介紹誤差棒和箱式圖的區別與聯系。
-

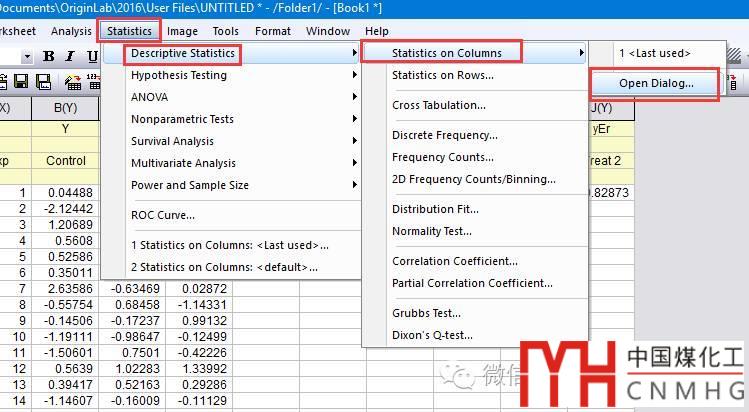

示例數據：三組實驗，每組重復15次，使用Statistics->DiscriptiveStatistics->Statistics On Columns來計算每組數據的平均值、SD、SE和其他數據。將SD或者SE設為Y軸的誤差。
-

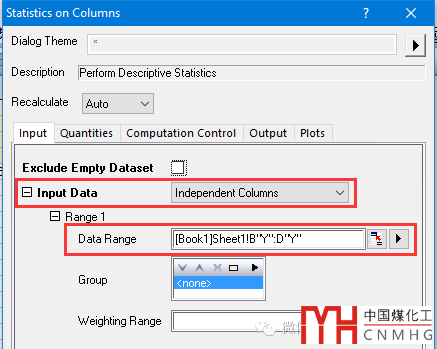

數據輸入：輸入的數據是相互獨立的列（Independent Columns），進而選擇進行統計分析的數據，此處為BCD三列
-

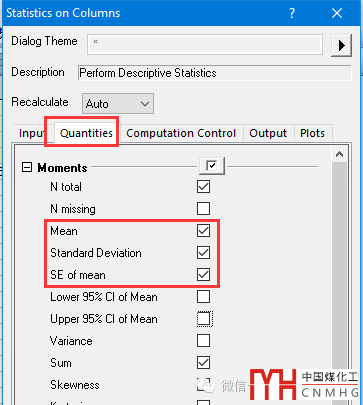

輸出結果：勾選Mean，SD和SE以及其他你需要的數據
-

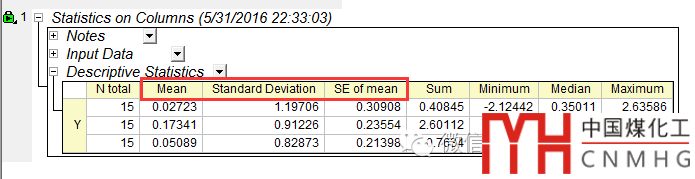

統計分析結果
-

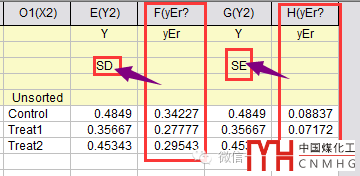

重新構建數據結構：實驗組別為X軸，Mean為Y軸，SD和SE分別被設為YError。
-

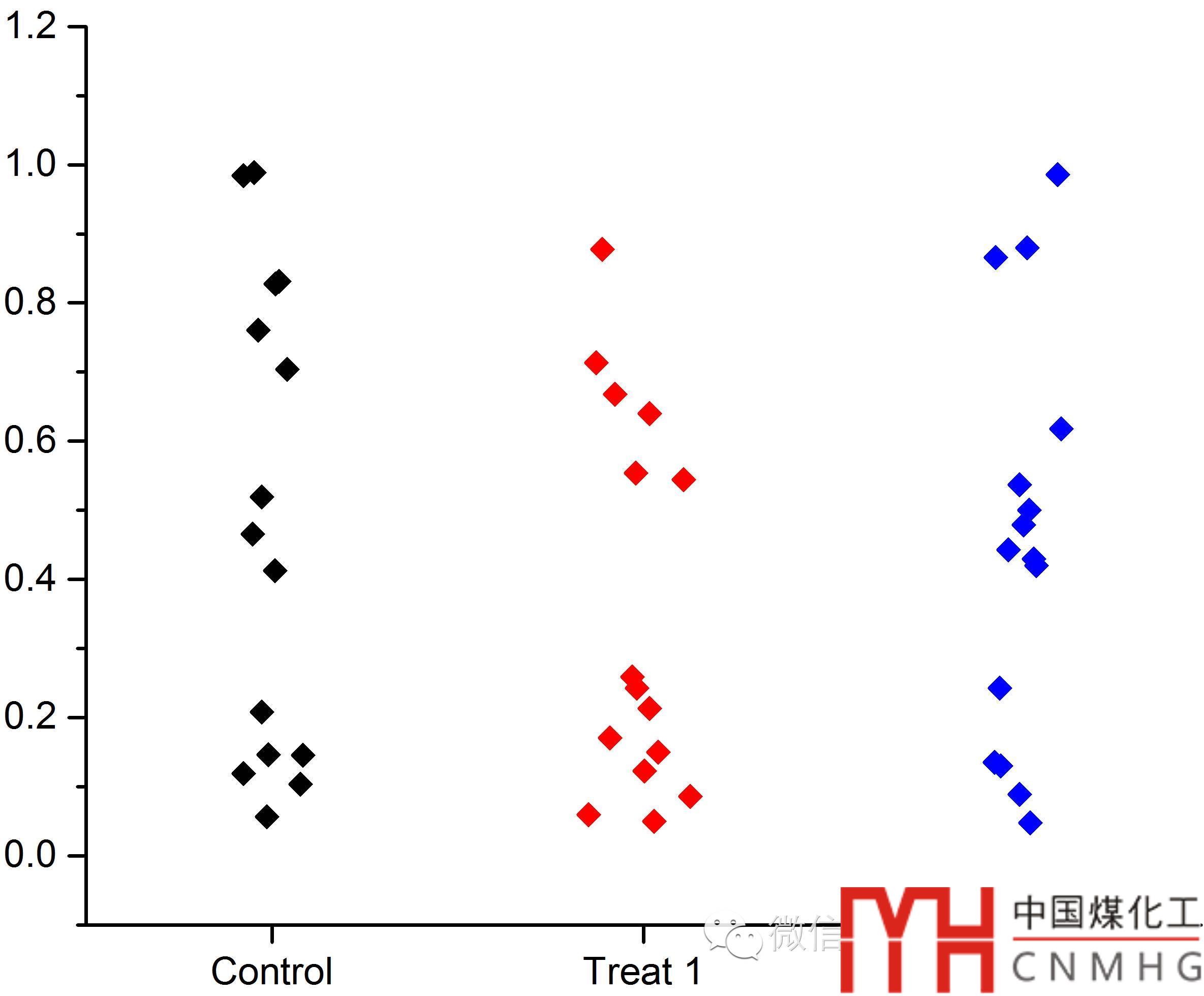

前面介紹過Column Scatter圖，將每組數據均以散點的形式表示出來。
-

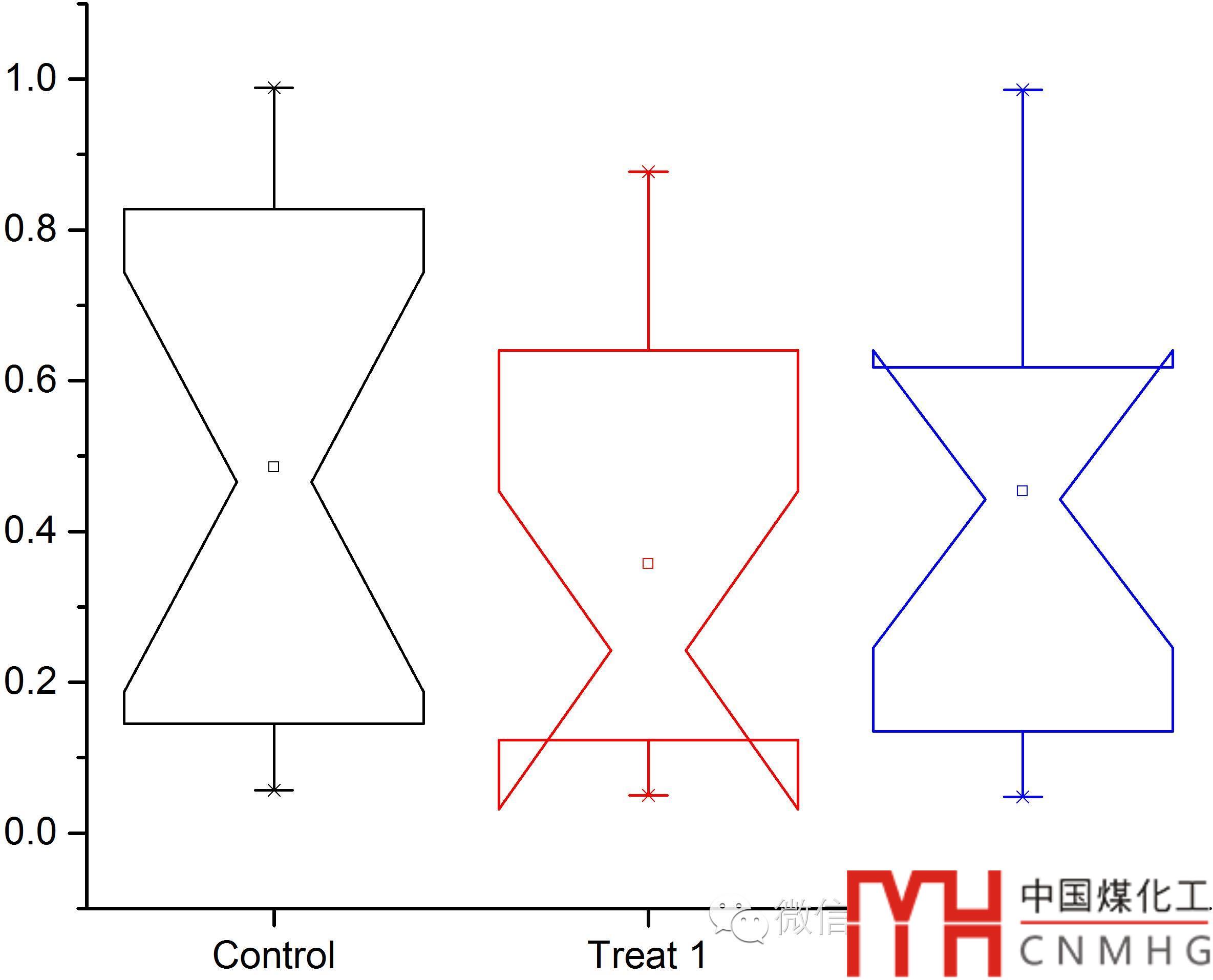

再看看Box Plot，二者有沒有聯系呢？
-

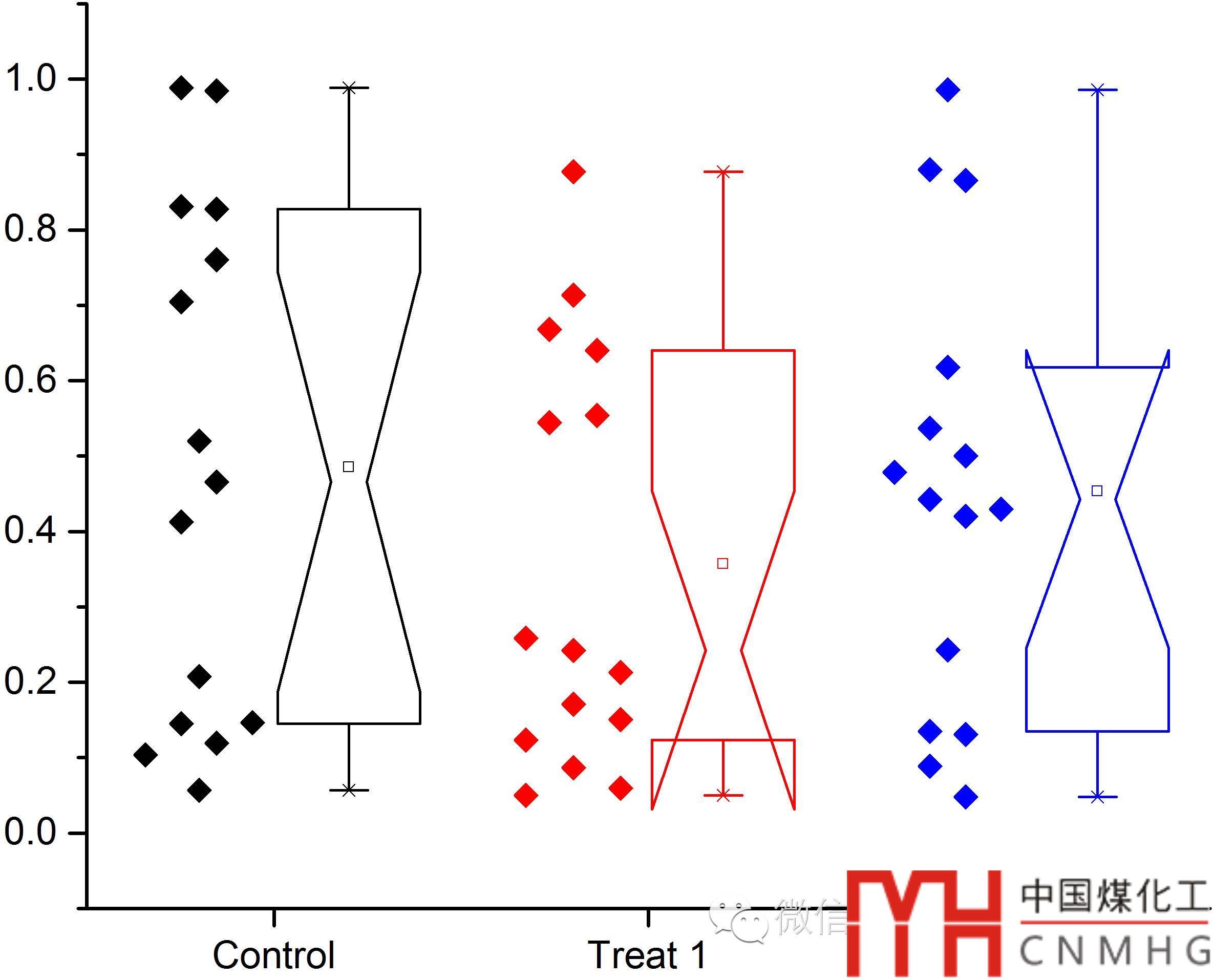

如果換成這種Box Plot，你一定能發現Column Scatter與Box Plot的關系，Box Plot的背后正是Column Scatter圖。
-

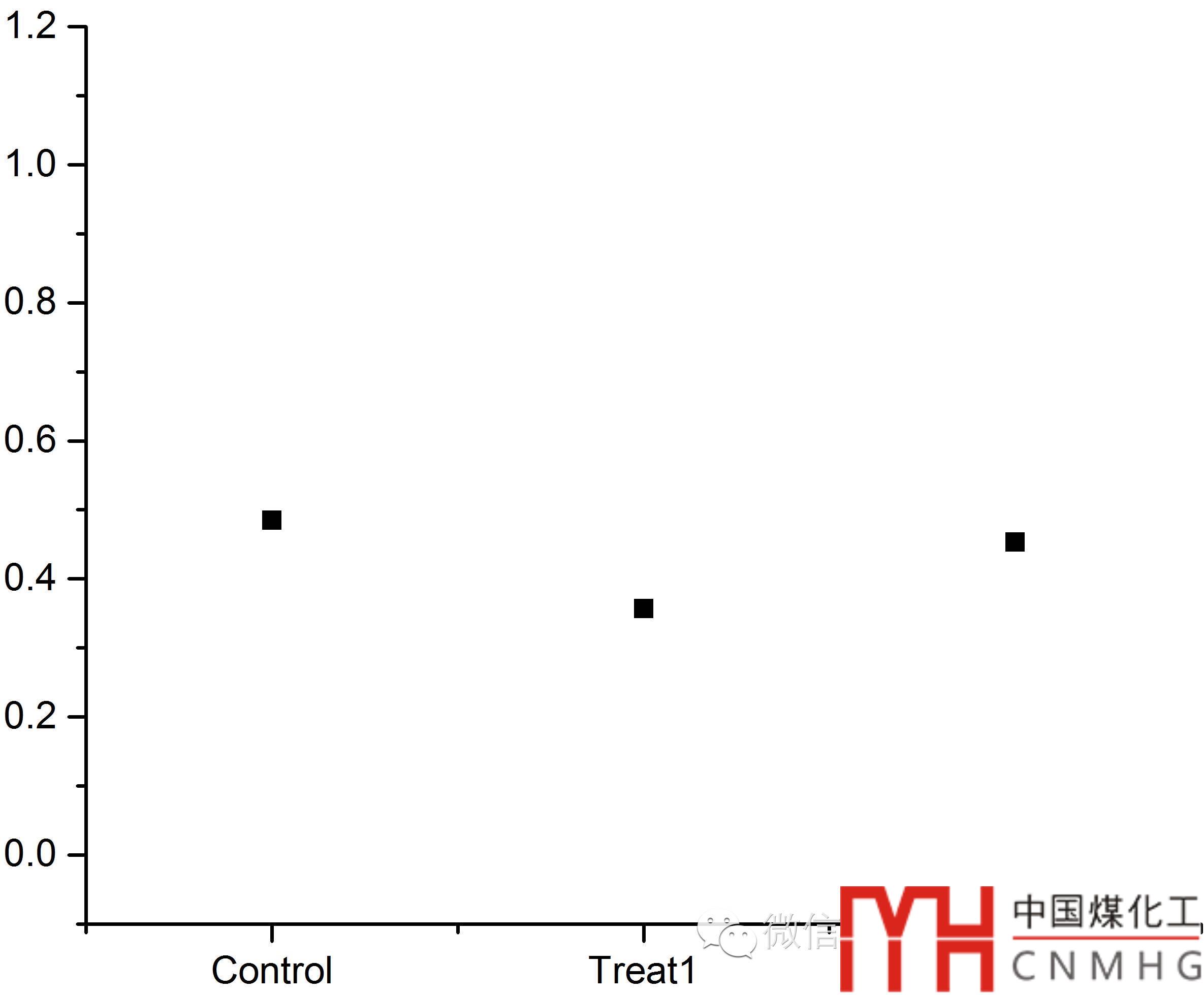

將統計分析后的平均值作散點圖（Scatter），和Box Plot相差甚遠。
-

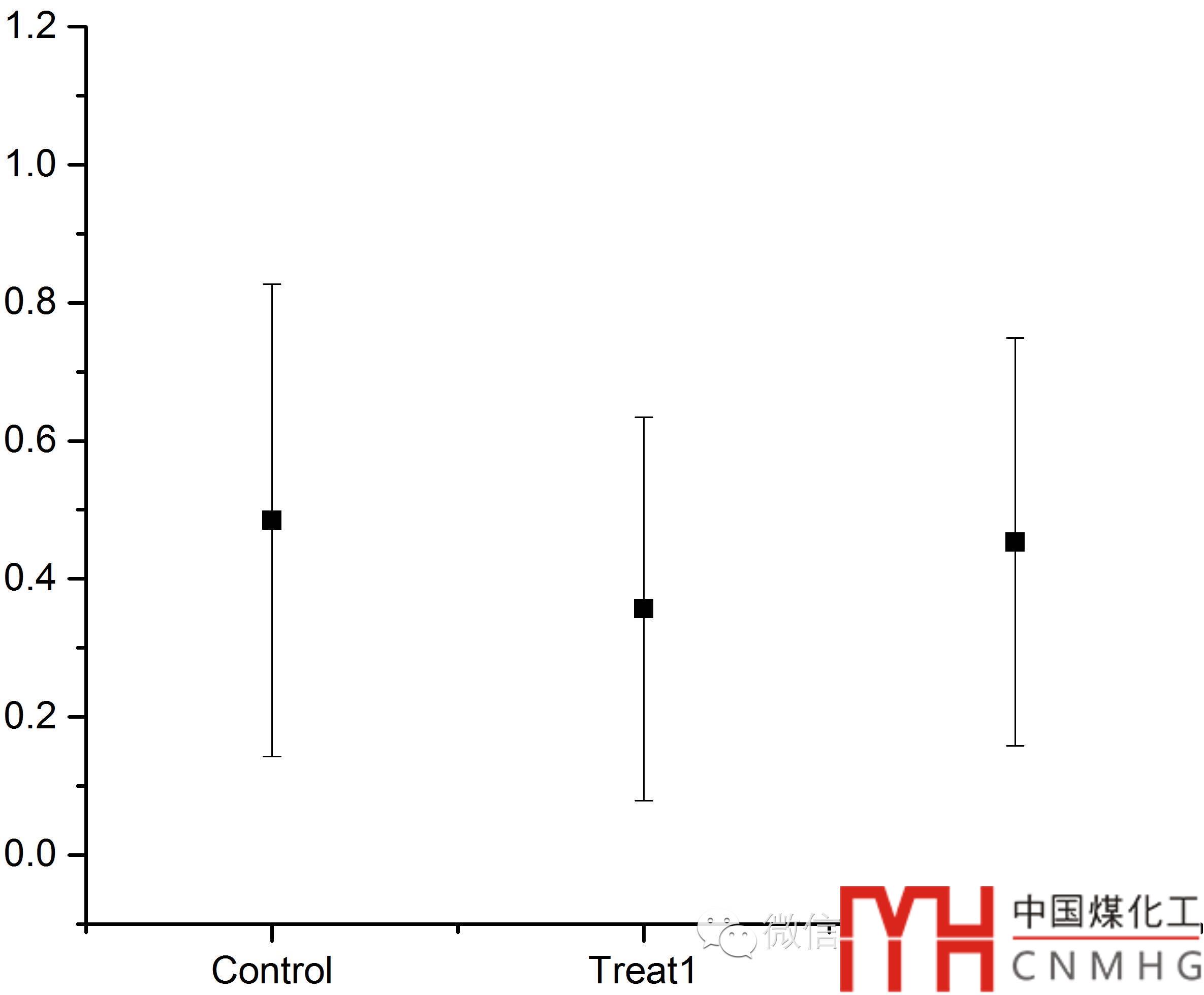

同時選擇Y值相應的誤差值再作散點圖（Scatter），和Box Plot還是不像
-

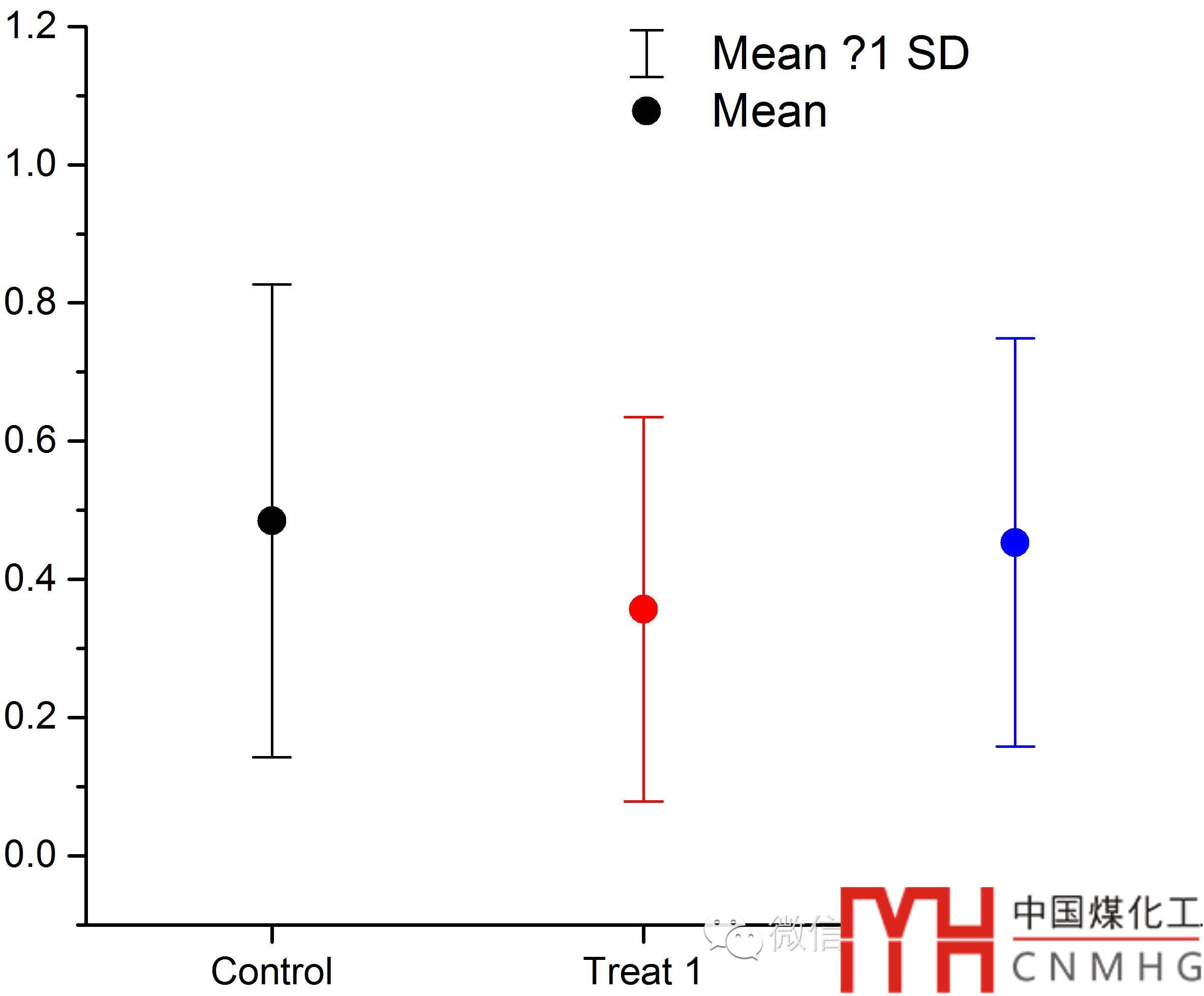

如果將上面的Box Plot變化一下，叫Interval Plot，其圖例告訴我們，其表示的數據形式是Mean±SD，再和帶有誤差棒的散點圖（Scatter）比一比，完全一樣的。
-

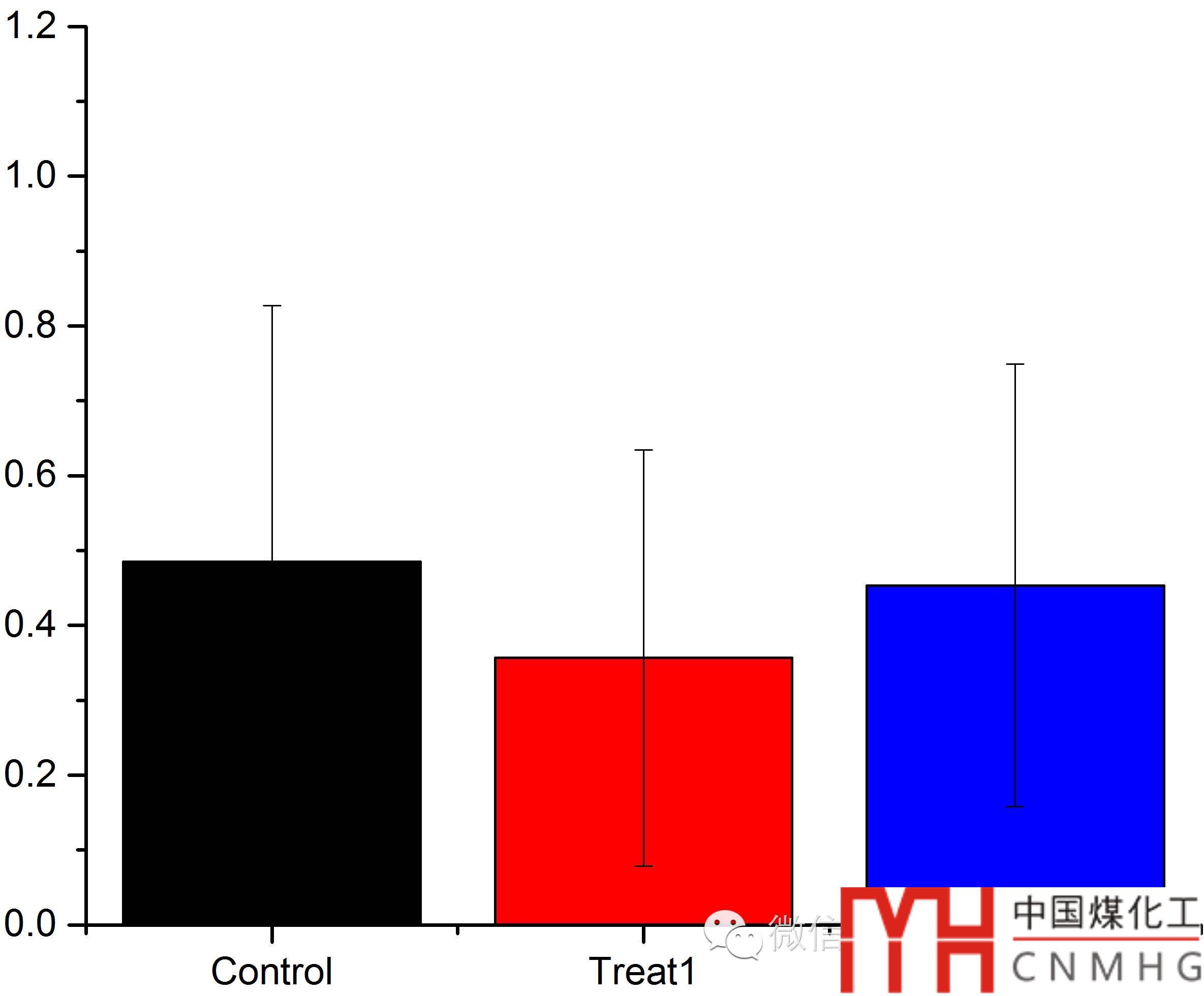

帶誤差棒的柱狀圖（Column）也表示了同樣的的結果

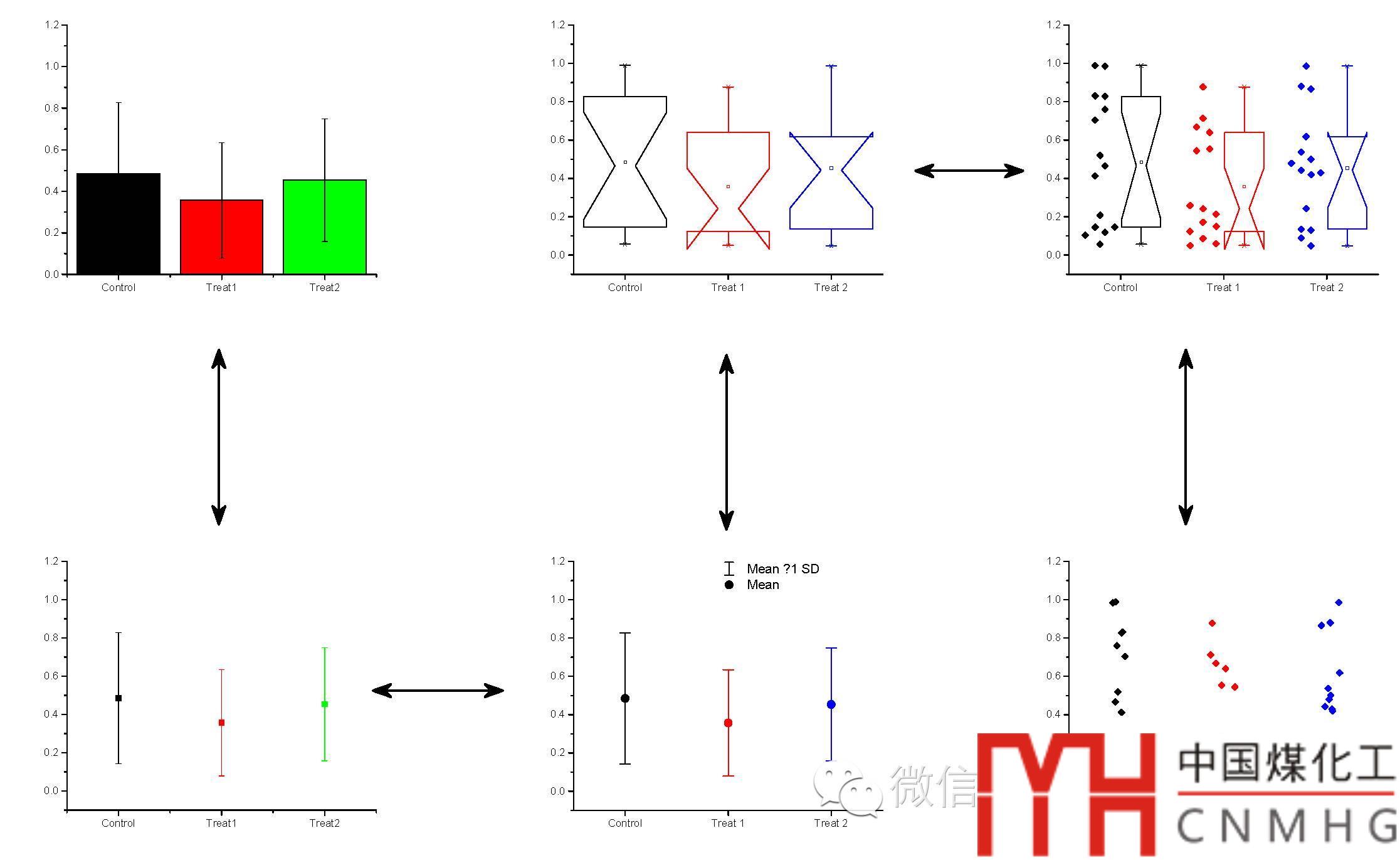

對于上述幾種圖形，其關系可以如下圖所示。無論是在外觀上，還是源數據格式上，圖形與圖形之間都是有聯系的。

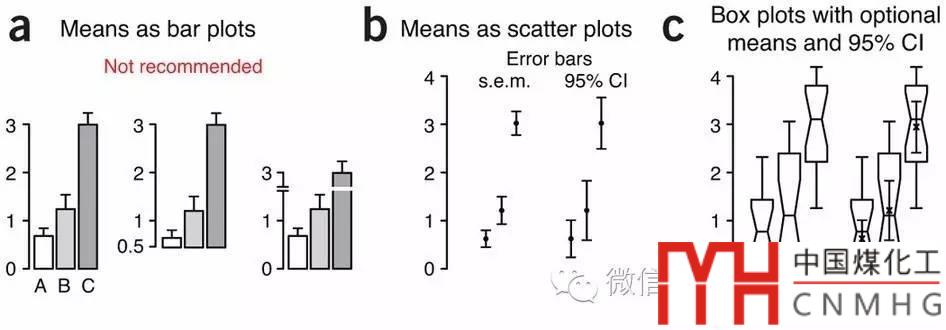

在實際使用中，如何選用圖形格式呢？Nature Methods 上的一張圖道出了真機，Box Plot是最好的選擇。
