OriginPro：扇面角度相同、半徑不同的Doughnut圖【數據繪圖】
前面給大家分享了如何繪制半徑不同的環線圖：OriginPro：穿了馬甲的餅圖（Pie Chart）【數據繪圖】

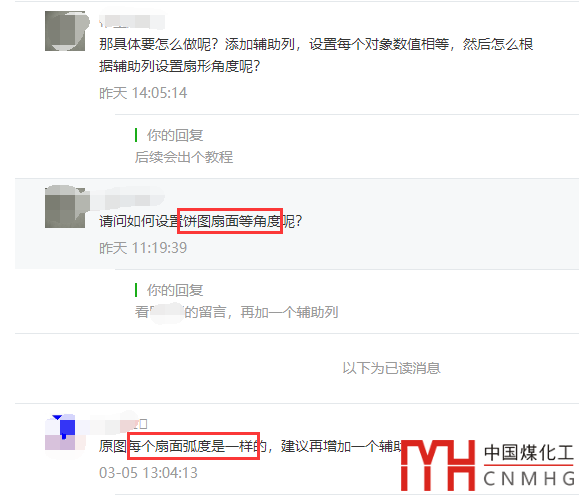

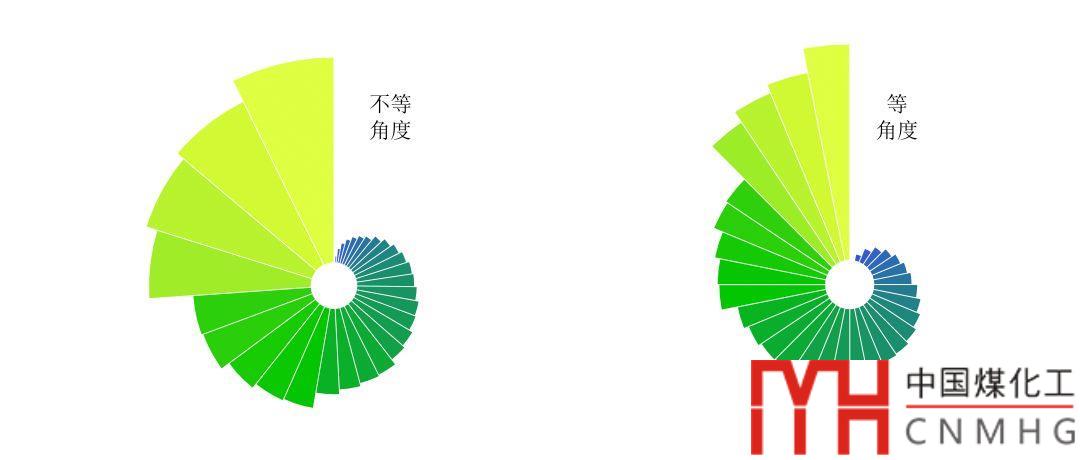

有留言問：如何把圖形中的扇面設置為等角度？
解決方法很簡單：添加一個輔助列，而且這個輔助列的數值相同。
-
繪制這個圖的數據如圖所示，第1列是表示各個國家的分類數據，第2列為表示新冠肺炎的病例數，第3列為處理后的數據，第4列為輔助列，用于生成等角度扇面，可以填為任意相同的數字。
-
選中輔助列，繪制餅圖，得到的餅圖中每個扇面的角度相同，即等角度扇面。
-
雙擊餅圖，打開Plot Properties對話框，對餅圖的格式進行設置。
-

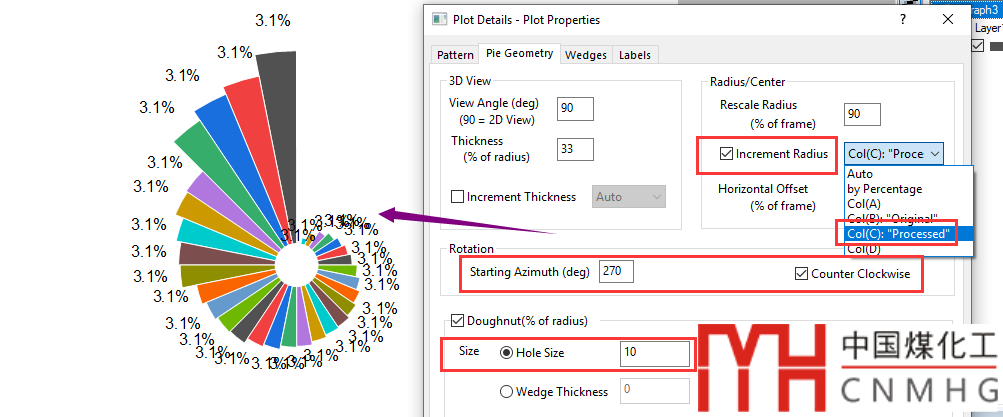

切換到Pie Geometry頁面，Increment Radius選為“Col(C): Processed”，Start Azimuth設為270，選中Counter Clockwise，Doughnut中Hole Size設為10。
-
切換到Pattern頁面，設置顏色填充，具體方法參見OriginPro：穿了馬甲的餅圖（Pie Chart）【數據繪圖】。
-
切換到Label頁面，設置標簽，具體方法參見OriginPro：穿了馬甲的餅圖（Pie Chart）【數據繪圖】。
-
-

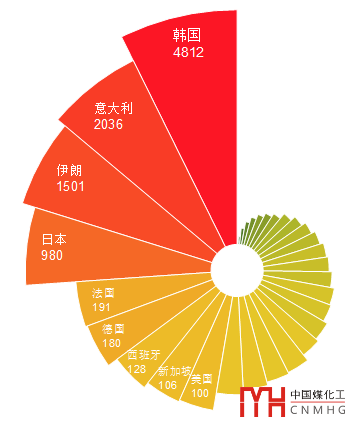

最后得到了扇面角度相同、半徑不同的Doughnut圖。
圖形繪制的視頻文件參見次條推送。
示例文件下載鏈接：https://pan.baidu.com/s/14-76tDR1NW4rHVEyr1J7fQ ，提取碼：l8j7
所用軟件：OriginLab OriginPro 2020@Windows 10 pro 。
