海運則將徙于南洋

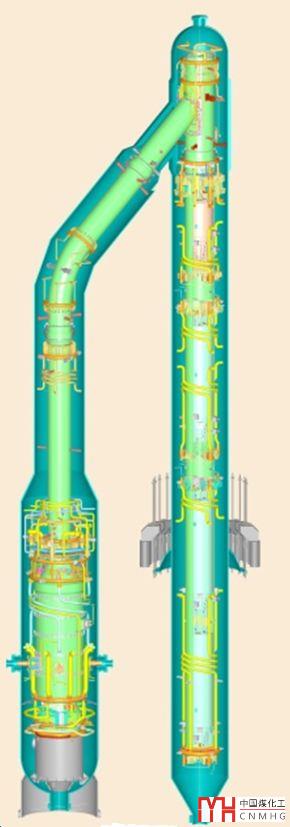

有臺設備，其貌如下：

因?yàn)槟K化運輸，需要將塔裝在船上的框架上，隨著整套工廠整體海上運輸。

其圖中，左邊為氣化爐，重約900噸；

右邊為合成塔冷卻器，重約1400噸。

其中Y方向?yàn)榇斑M(jìn)方向，比較平穩，加速度為0.039g。

X方向?yàn)榇瑢挿较?，加速度比較大，為0.2g。

考慮風壓600Pa。

由于風浪較大，考慮船傾斜7°。

核算兩個支座處的載荷，并考慮其錨固螺栓是否足夠。

“是塔也，海運則將徙于南洋”

----by 莊子

計算思路

計算螺栓是否足夠的初步思路是：

1. 將塔分開，在PVElite中初步計算，調整重量百分比，將設備質量調整到900和1400噸，地震按照G loading輸入合適的值。

2. 在PVelite計算書中找到各個截面風和地震的數據，可以獲得各個截面的水平力和彎矩。

3. 將水平力除以整段截面的長度，獲得均布載荷。

4. 查詢計算書，獲得重心位置H，按照重量G*H*sin7，求得重心的彎矩。

5. 用Ansys的Beam188單元計算組合后的設備的支反力和彎矩。邊界條件為用3、4條所得的均布載荷和彎矩。

6. 獲得ansys的計算結果，將支反力和彎矩帶入EXCEL表格計算螺栓數量是否足夠。

能否加導向

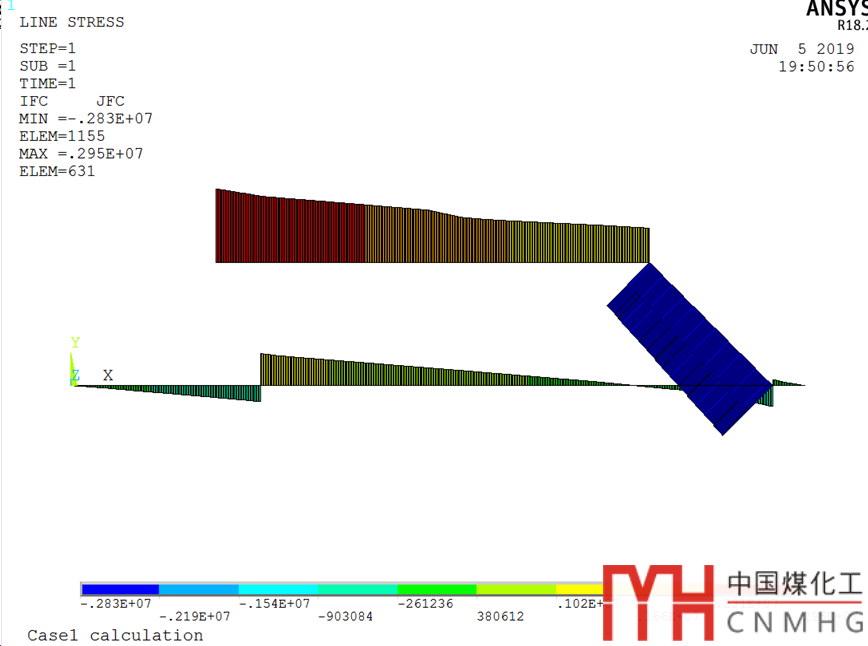

初步估算一下，剪力圖如下：

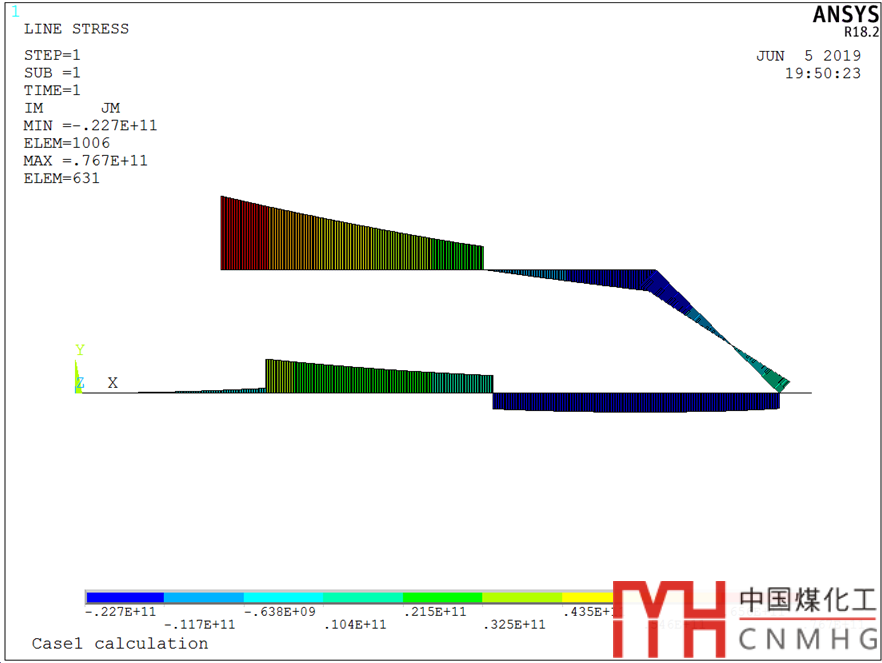

彎矩圖如下：

看結果，下部載荷會比較大，所以考慮在頂部某處加上導向，分擔一下載荷。

如何考慮導向呢？

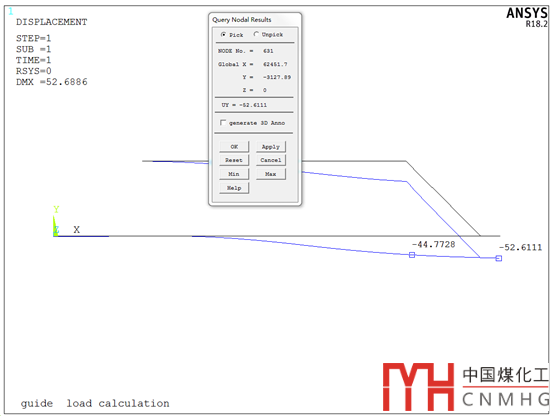

首先無導向時，在導向節點位置，其位移為44.8mm。

假設在此處限制殼體位移。

經過計算，導向承擔了700多噸的載荷。比底部兩個支點的載荷還要大。

當然一般這種巨型設備的導向不是一個固定點。

而是距離設備有一些間距，當設備位移到一定位置時，導向才開始起作用。

一首歌詳細描述了這個過程：

再靠近一點點 就讓你牽手

再勇敢一點點 我就跟你走

你還等什么 時間已經不多

再下去只好只做朋友

----By SHE“戀人未滿”

慢慢靠近你

那么在導向逐漸靠近設備的過程中，載荷是如何分布的呢？

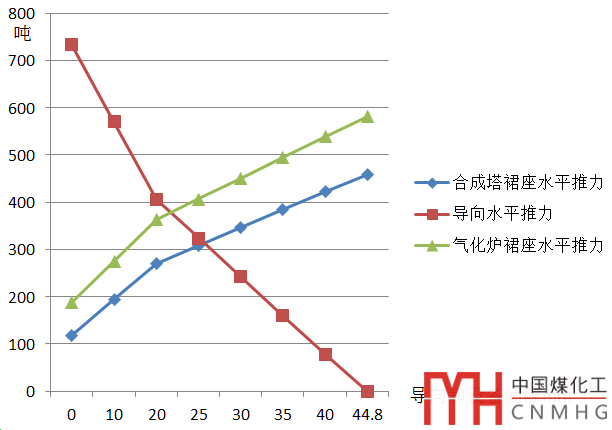

按照間隙從0~44.8，求合成塔，氣化爐冷卻器以及導向的水平推力，得到如下結果。

也就是說：

導向完全限制塔的位移，此時導向承受最大載荷。

隨著導向?qū)τ谒南拗频膶捤?，?dǎo)向承受載荷慢慢降低，設備本身的載荷加大。

究其原因，相對于框架來說，塔本身太剛，導向要支起塔，就要承受無與倫比的載荷。

我們寄希望于導向

挽狂瀾于既倒，扶大廈之將傾，

然而，

畢竟“獨柱擎天力弗支”。

所以最終還是放棄了導向。

最終方案是：

塔必須靠自己站立。

天行健，君子以自強不息

------------By 《周易》

中年男人

此塔注視良久，越發覺得像個人。

子曰：“道不行，乘桴浮于海”

此塔浮于海，也要自立自強，無支可依，任憑風吹浪打，只手擎天。

此景極像了中年男人，于我心有戚戚焉...........

記得今年夏天有個臺風，因?yàn)轱L(fēng)勢太猛，大樹倒成一片。周圍的行人全部都躲避了起來。但53歲的貨車司機周榮沖了出去，因?yàn)樗男∝涇囘€停在外面。周圍的人都說：“你不要命了嗎？”但他怕貨車被大風掀翻，不顧他們的勸阻，沖了出去頂著十幾天前剛買的小貨車。

但在猛烈的臺風面前，他實在頂不住壓力，“砰”地一聲，貨車壓到他身上，他當場死亡了，血流滿地。據說，第二天就是他54歲的生日了。有些網友嘲笑他為了幾萬塊錢的小貨車，搭上自己的生命，不值得吧。

可能這輛車就是他傾其一生積蓄才能買得起，可能這輛車是他賴以謀生的工具，可以肯定的是，這輛車一旦沒有了，一定會讓他的天塌下來。雖然現在，他不用再硬撐了，但他們家的天塌下來了。

有個網友，一針見血地說：“貧窮最悲哀的地方，是總覺得什么事情，只能拿命擋，命比紙還賤。”

人到中年，男人沒有屬于自己的時間既要照料家庭，又要處理朋友關系。前腳答應了友人邀約，后腳家人發來催促消息，而男人只能拋出一句“實在抱歉，遇上一點事情，下次再聚。”

人到中年，男人終于獲得承擔重任的機會，全心投入工作，事業蒸蒸日上，臨近重要節點，身體卻先發出危險警報，而男人也只能拋出一句，“沒事，我忙完這一陣再說吧。”

人到中年，男人基本都在公司擔任骨干，但面對上司的責難，他不敢再像年輕時，立馬拍屁股走人，只因?yàn)橐痪?ldquo;還有一大家子要靠我養。”

這就是中年男人的隱忍和無奈。

中年以后的男人，時常會覺得孤獨，因?yàn)樗槐犻_眼睛，周圍都是要依靠他的人，卻沒有他可以依靠的人。

---By 張愛玲

塔猶如此,人何以堪！
