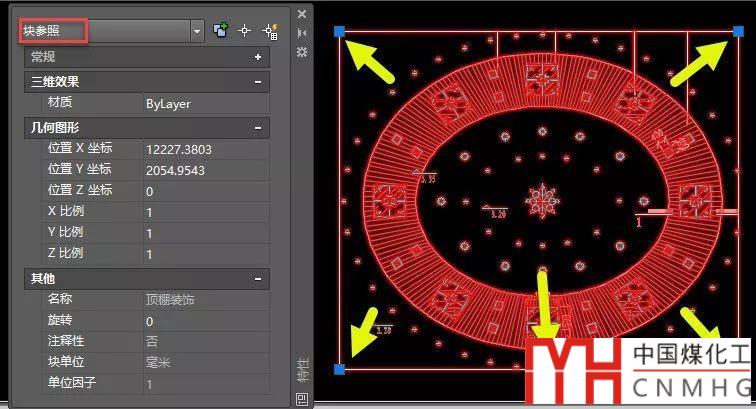

普通圖塊選中后應該只有一個夾點，前幾天有網友問圖紙中有一個圖塊選中后顯示多個夾點，還有一個箭頭一樣的夾點，拖動這些夾點可以改變圖塊顯示的范圍，如下圖所示。

他以為這是設置的動態塊，問是如何設置的，其實這個并不是設置的參數和動作，而只是圖塊設置了一個裁剪邊界。之前介紹過圖塊、外部參照及其他相關對象的裁剪命令，只是并沒有介紹邊界的夾點編輯，既然有人問到了，不妨給大家介紹一下。

CAD中的動態塊是什么？動態塊到底有什么用？

動態塊實例——粗糙度符號

CAD動態塊的鏈動作怎么用？

教你定義CAD動態塊的可見性參數

CAD中如何裁剪圖塊、外部參照、圖像、視口?

CAD中裁剪圖形的幾種方法

低版本CAD中針對不同對象有不同的裁剪命令，其中XCLIP（XC）命令可以對圖塊和外部參照進行裁剪，到了高版本為了讓大家少記一些命令，提供了一個裁剪的的總命令：CLIP，可以用來裁剪圖塊、外部參照、圖片、視口等各類對象。在低版本CAD中，圖塊和外部參照被裁剪后是無法調整裁剪邊界的夾點，如果需要調整邊界，需要用XC新建邊界；到了高版本不僅支持了邊界夾點的調整，還增加了一個可以調整正反向裁剪的箭頭夾點。那位網友要么用過XC命令，要么之前沒有用過高版本，下面就簡單介紹一下裁剪命令以及裁剪后邊界調整的方法。

--提示：下面是廣告，不是本文圖片--

XCLIP命令的基本操作

雖然在執行裁剪命令的時候可以直接創建矩形或多邊形邊界，如果邊界不是規則的矩形，建議先用多段線畫好裁剪的邊界線。

裁剪的邊界線需要封閉且不自交叉的多段線，主要注意首位相連的多段線并不一定封閉，在繪制到最后一點的時候需要設置閉合（C），而不要手動連接到第一點。此外裁剪邊界不支持圓，如果需要圓形的裁剪效果，只能用多邊形來模擬。

XCLIP命令的基本操作如下：

1、輸入XC，回車，會提示讓選擇對象。

2、選擇一個圖塊，此時就會彈出裁剪命令的相關選項如下：

[開(ON)/關(OFF)/剪裁深度(C)/刪除(D)/生成多段線(P)/新建邊界(N)] <新建邊界>:

其實新建邊界前面的選項都是在圖塊已經被裁剪的情況下才起作用的。關(OFF)就是讓裁剪邊界暫時不起作用，圖塊恢復正常顯示；刪除（D）是將已有的邊界刪除；生成多段線（P）就是將裁剪邊界生成為一條多段線。這里不太好理解的就是裁剪深度（C），如果圖塊中的圖形位于不同平面上，就可以通過深度設置來將超過一定高度的圖形裁剪掉，從坐標平面往下是負值，往上是正值，這個用得比較少，如果感興趣的話可以試試。

新建邊界選項在小括號<>里，表示是默認選項，無需輸入N，直接回車即可。

初學小貼士-如何解讀CAD命令行提示

3、直接回車，執行“新建邊界”選項，命令行會彈出跟新建邊界相關的選項：

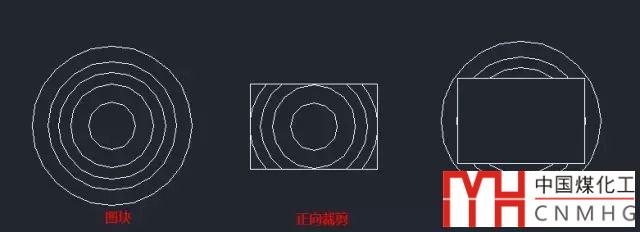

外部模式 - 邊界外的對象將被隱藏。
指定剪裁邊界或選擇反向選項:
[選擇多段線(S)/多邊形(P)/矩形(R)/反向剪裁(I)] <矩形>: S

首先會提示裁剪目前是什么模式（外部模式），然后告訴我們下面選項的作用是指定裁剪邊界或可設置反向裁剪。

設置邊界的方式有三種：直接繪制矩形、多邊形或輸入S回車來選擇預先繪制好用作裁剪邊界的多段線。默認選項為矩形，直接回車即可繪制矩形的裁剪邊界。

4、如果事先繪制好了邊界線，可輸入S，回車，選擇繪制好的多段線后回車即可完成裁剪。

圖塊裁剪的操作非常簡單，自己試試就會了。

裁剪邊界夾點的調整

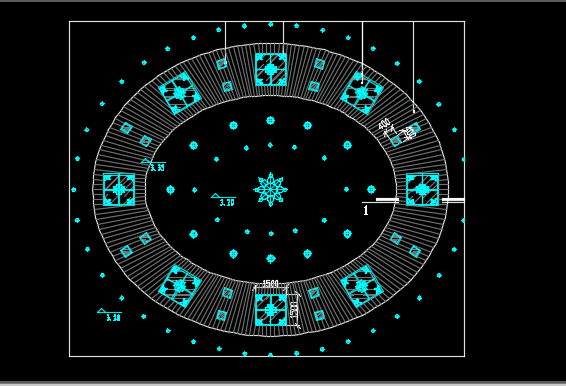

如果你的CAD版本不是太低的話，選中被裁剪的圖塊后就會顯示裁剪邊界的端點，同時還會顯示一個可以調整正反向的夾點，下面簡單看一下裁剪邊界夾點的調整。

如果你對裁剪XC命令了解的話，看到這樣的圖塊也就不會覺得奇怪了，如果你之前沒有用過裁剪命令或者不知道裁剪后還可以通過夾點調整范圍和正反向，不妨試試，也許以后什么時候就用得上。
