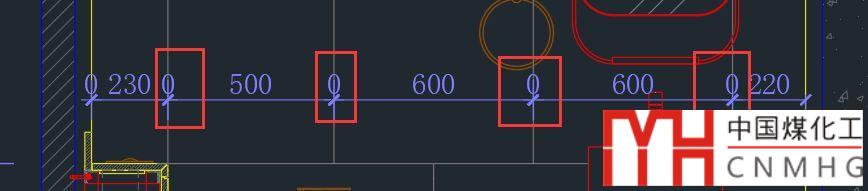

最近有兩個人問類似的問題了，就是想用快速標注QDIM標注尺寸，框選了圖形后，在尺寸中間卻多出了很多標注值為0的標注，如下圖所示。

如何一次性標注多個尺寸？你用過快速標注（QDIM）功能嗎？

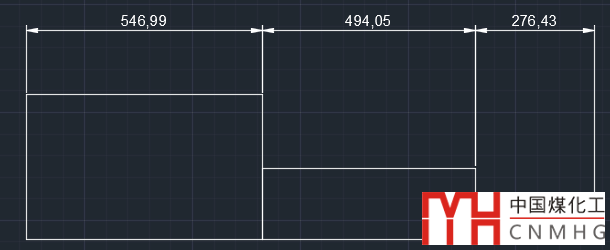

剛開始我想是不是有重合的線，后來想不對，以前使用這個功能的時候就是畫了幾個邊界重合的矩形，標注后中間并沒有出現0，如下圖所示。

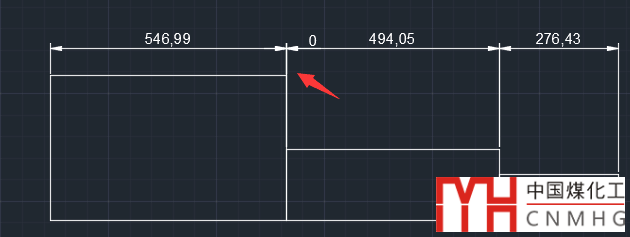

所以估計是他的圖紙有了問題，應該是中間的線沒有完全重合，存在兩條間隔很近的線，兩者的距離非常小，被近似為零了。我嘗試將一個矩形向外側移動了0.001，然后再用快速標注，就重現了他的問題，如下圖所示。

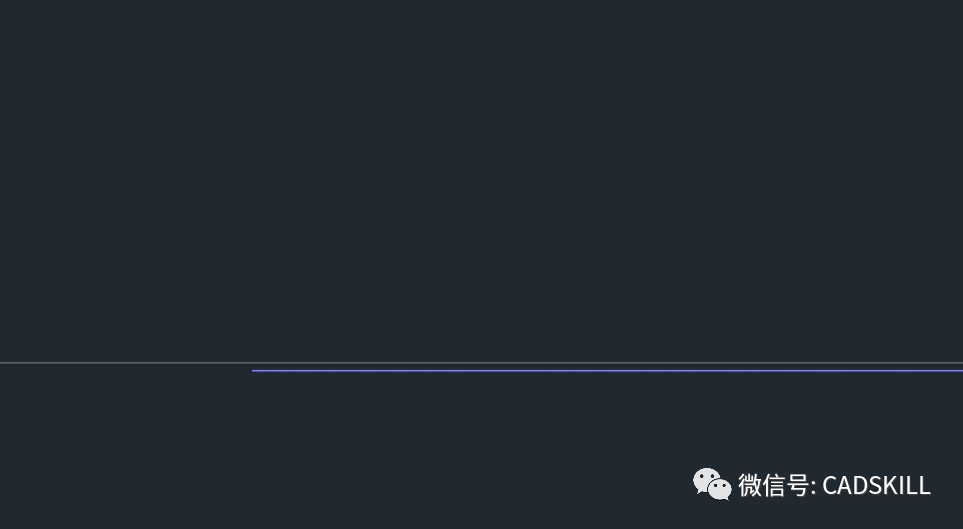

他放大了圖紙后也找到的問題的原因，他的圖形確實存在線之間間距很近的問題。

遇到這種問題怎么辦呢？

之所以出現這樣的問題是因為圖紙繪制不精確，而這些圖紙往往不是自己畫的圖紙，要去修改圖形也不太容易，因為這些線長度不一，都需要保留，并不能簡單地用刪除重線OVERKILL來處理，如果去手動調整這些線的位置也挺麻煩。那只能想辦法去掉哪些標注值為0的標注了，方法有下面兩種，可以根據圖形的復雜程度和自己的習慣來決定用哪種方法。

一、手動刪除標注值為0的標注

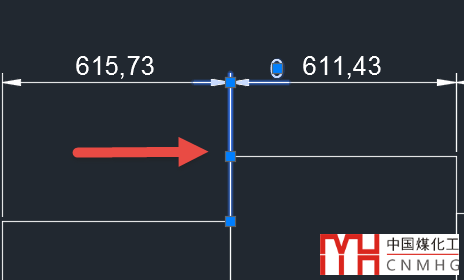

雖然快速標注一次可以標注多個尺寸，但每個標注都是獨立的對象，我們可以選中值為0的標注，手動刪除，如下圖所示。

這種方法處理起來很簡單，但問題是如果后續還要對這些標注用快速標注QDIM來調整位置或設置，值為0的標注又會出現。

二、快速標注的時候編輯刪除標注點

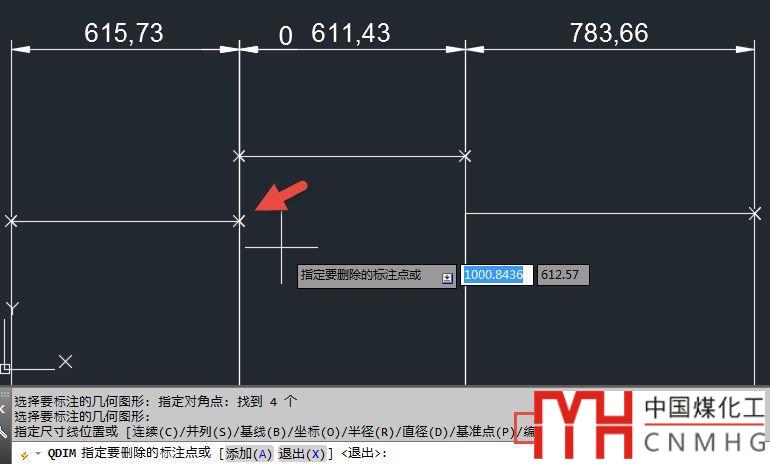

這個操作就比較麻煩了，在快速標注的時候可以編輯E來刪除和添加標注點。執行QDIM命令并框選了圖形和標注后，不著急確定標注的位置，可以輸入E，回車，然后在圖中將多余的標注點刪除，如下圖所示。

在快速標注的時候，如果框選的圖形多，可能很多標注點都在一條線上，刪除起來也不太方便。

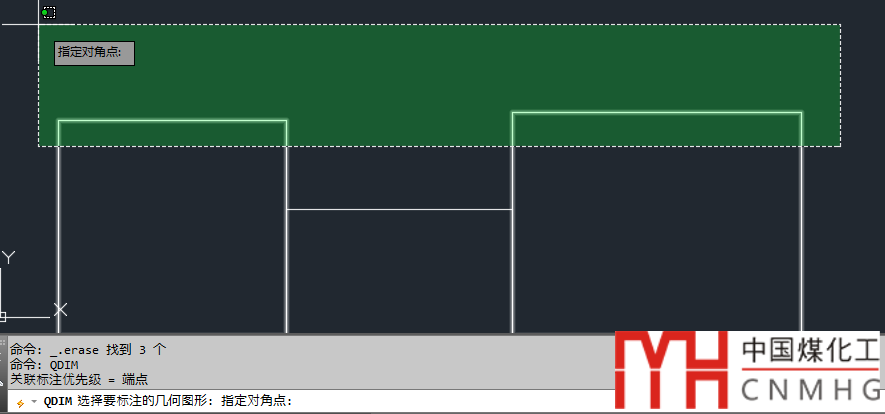

如果圖形有一定規律，比如都是長短線重疊，我們可以盡量只框選長線的端點，避免框選短線的交點，這樣可能避免出現這種問題，如下圖所示。

如果這么框選，及時中間的矩形與兩側的矩形有間隙，也不會出現標注為0的問題。

當然這些方法都不是解決問題的根本，只是出現問題后的不久辦法。最重要的還是要精確地繪圖，在繪圖的時候好通過輸入坐標、距離、捕捉等方式保證精確繪圖，如果精確繪圖，就不會出現這樣的問題。但拿到別人畫的這樣的圖紙，那也只能如此了！
