繪圖過程中經常需要調整視圖，縮放和平移應該是使用頻率最高的操作。由于大家都習慣用鼠標滾輪（中鍵）來平移和縮放，很多人都不知道平移和縮放的命令是什么，有時在視圖遇到問題的時候不知道如何調整，我覺得有必要將可能會用到的一些視圖調整技巧總結一下。

一、最常用操作：利用鼠標滾輪縮放和平移

一、鼠標滾輪上下滾動實時縮放。

默認狀態下向上滾動是放大視圖，向下滾動是縮小視圖。利用ZOOMWHEEL變量可以改變滾輪方向，ZOOMWHEEL設置為1時，可以改成向上縮小，向下放大。

利用ZOOMFACTOR變量可以改變滾輪滾動一次縮放比例的大小，默認值是60，數值改大，滾輪滾動一下視圖變化跟大。

二、按住鼠標中鍵移動鼠標可實時平移。

三、雙擊鼠標中鍵可范圍縮放，將所有圖形都顯示到當前視圖當中。

二、視圖調整中經常會遇到的問題

一、縮放時提示無法進一步縮放

在CAD中利用滾輪縮放視圖的時候，有時會視圖無法繼續放大或縮小，在底部狀態欄會提示：已無法進一步縮放。

這是因為CAD為了優化顯示性能，在打開圖紙的時候只是根據當前視圖生成部分顯示數據，當縮放到一定程度，之前生成的顯示數據已經不夠時，就需要重新生成顯示數據。

解決辦法：輸入RE，回車，重新生成顯示數據，就可以繼續縮放了。

二、雙擊鼠標中鍵后圖形變成一個小點或消失

有很多網友遇到過這個問題，原因是在離主圖形很遠的地方有多余的圖形，雙擊鼠標中鍵顯示全圖后，視圖的寬度往往是10的幾十甚至99次方。在這種情況下想用鼠標滾輪不斷放大來顯示圖形是不可能的。

這時候就必須要使用縮放的命令ZOOM了，ZOOM有一個窗口W選項，可以直接在圖中拾取窗口放大，也可以輸入窗口的兩個角點坐標來放大，當視圖的尺寸極大時只能用輸入坐標的方式了。

解決辦法：

輸入Z，回車，輸入W，回車，第一點輸入0,0，第二個角點輸入10000,10000。

我們繪制的圖形通常在原點附近，按上面的窗口縮放后，應該可以看到全部或部分圖形，然后再通過滾輪縮放和平移顯示我們的圖形。

但要想圖形恢復正常，還需要通過全選，按住SHIFT鍵框選要保留的圖形，將多余圖形選中后刪除。

CAD鼠標中鍵雙擊后圖紙不見了或者變成了小點怎么辦？

三、調整了UCS或視圖后如何快速恢復俯視圖

當調整了UCS的方向后十字光標轉了一個方向，怎么將是在光標變正？視圖的方向被旋轉后，怎么能快速回到平面視圖。

什么是CAD中的UCS(用戶坐標系)？UCS的基本應用有哪些？

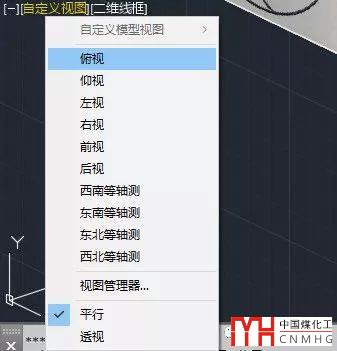

在CAD高版本，視圖的左上角會顯示當前視圖的方向和著色方式，如果當前視圖是自定義視圖或其他視圖，只需點開視圖菜單，換成俯視圖即可，如下圖所示。

低版本沒有這個菜單，要到菜單中去找俯視圖太麻煩了，你最好記住這樣一個命令：PLAN。

直接輸入PLAN命令，回車，再回車，就可以恢復了。

如果當前UCS不是世界坐標系，我們還可以選擇恢復當前UCS或世界坐標系的平面視圖。

三、視圖縮放平移的其他技巧

因為總用鼠標滾輪縮放，于是忽略了平移和縮放的命令。建議大家有空是執行一下平移PAN和縮放ZOOM命令，看一下他們有哪些選項，在一些特殊情況下我們可能會用到這些選項，例如上面講到的縮放的窗口W選項。

下面再介紹幾種比較有用的操作技巧。

一、按指定距離平移

在布局空間設置了視口比例后，我們需要通過平移來調整圖形在視口中的位置，粗略的調整可以按住鼠標中鍵直接操作，但如果有時我們需要按指定的距離平移時，可以：

輸入-P，回車，然后根據提示指定基點和目標點或直接指定位移。

這種操作與移動相似，可以精確控制平移的距離和方向。

二、按指定倍數縮放

如果只是為了觀察模型，我們并不關注縮放的倍數，用滾輪來回縮放就可以了。但在一些特殊情況下，我們可以按一定倍數放大和縮小視圖。

輸入Z，回車，輸入2X或0.5X，回車就可以將視圖放大一倍或縮小一倍。X前是縮放的倍數。

倍數也可以直接輸入數字，比如輸入2或0.5，這種情況是按照圖紙界限LIMITS的大小進行縮放，用得比較少。

什么是CAD的圖紙界限(LIMITS)？圖紙界限有什么作用？

三、通過縮放來設置視口比例

進入布局的視口后，可以通過輸入縮放倍數來設置視口比例，比如：

輸入Z，回車，輸入0.01XP，回車，就可以將視口比例設置成1:100。

縮放還有動態、對象、全圖（圖紙界限）、上一個等選項，這里就不再一一介紹了，感興趣的話可以試試，沒準什么時候用得上。

視圖調整的命令和技巧還遠不止這些，還有旋轉視圖、切換視圖、環繞視圖等等，由于我們通常繪制平面圖，這些操作用得不太多，之前信息文章介紹過一些，大家可以看看。

CAD中如何旋轉視圖而不改變坐標系？

如何調整CAD視口顯示的視圖

如何對齊CAD布局中兩個視口的視圖？

CAD新建圖紙的視圖范圍不合適怎么辦？

以上技巧適用于AUTOCAD及浩辰CAD等類似的CAD軟件。
