我們的圖中有很多文字是遞增的，例如表格的序號，軸網的軸號、設備零件的序號等等，網上找到一個插件，在陣列文字的同時編號會自動遞增，在此分享給大家，希望有人能用得上。

下載地址：http://pan.baidu.com/s/1i4uh28P

使用方法如下：

1、 在CAD中輸入AP，加載下載的LSP程序：IncArrayV1-7.lsp。

2、 加載成功后，插件提供兩個命令：incarray和inarrayd。

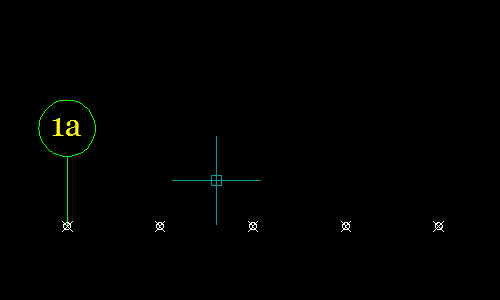

Incarray是Incremental Array的簡寫，inarrayd的d表示動態（dynamic），在光標拖動的過程中可以看到陣列的效果。兩個功能的效果可分別參看頂部的小視頻。

兩個命令的提示是一樣的，首先設置增量，然后選擇對象，然后就是設置陣列的間距和總距離，提示如下：

Specify increment<1>:（設置數字的增量，默認為1，如果有特殊需要，可以改為其他數字）

選擇對象：（可單選或多選，選擇完回車?yán)^續下面的操作。

Specify basepoint: （拾取基點）

Specify arrayvector: （拾取陣列的間距）

Specify array endpoint:（拾取陣列的端點）

遞增陣列操作很簡單，試一兩次就行了。

陣列時可以同時選中其他圖形，只要有數字就可以遞增。如果一個文字中有多個不連續的數字，每個數字會單獨遞增，這個可能不是大家所需要的。

提示：如果你覺得命令太長不太方便，可以用記事本打開LISP程序，搜索并修改一下命令名即可，別跟CAD其他命令沖突就行。

浩辰CAD軟件里提供了類似的工具，叫“文字遞增”，比這個插件更加靈活，可以選擇文字中的數字或字母進行遞增，還可以在對話框中設置增量、間距、數量等，如果感興趣不妨試試。
