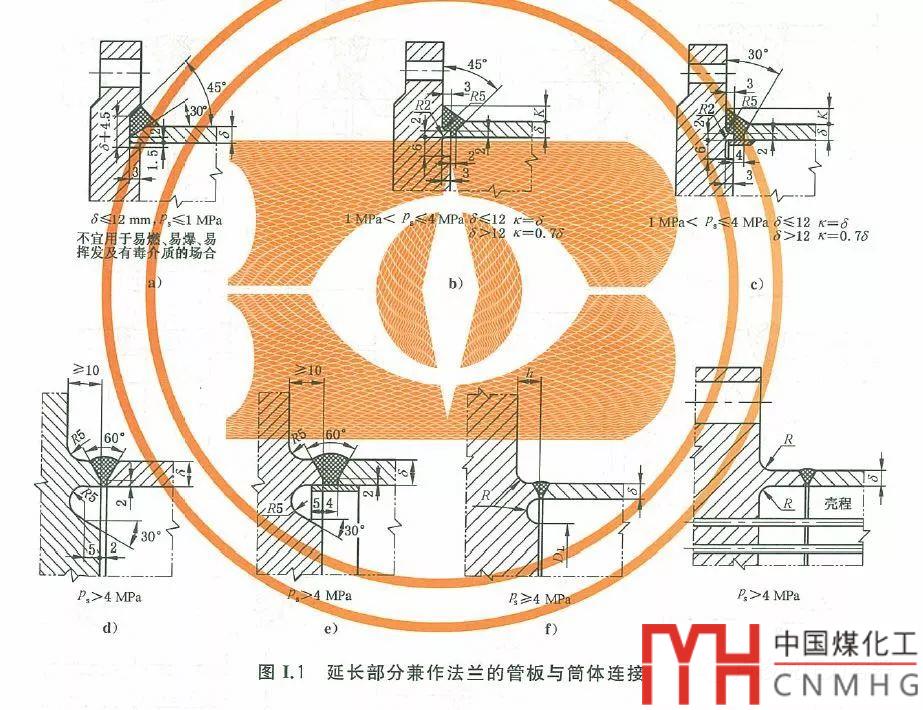

    a）管板背后開槽，殼體嵌入槽內后再進行焊接，殼體容易對中，施焊方便，焊接質量好。但不能全焊透，不適用于極度高度危害介質、低溫及疲勞設備[2]。

    b）和c）管板開槽對接焊接，焊縫強度好，當小直徑換熱器采用此結構時，必須采用兩個短節先與兩端管板焊妥后，再與殼體對接焊接；這兩個結構的特點是，容易對中，能保證焊透，而且焊后不變形。另外，b）用于殼程有間隙腐蝕的場合，焊縫最好采用單面焊雙面成形，c）用于無間隙腐蝕的場合。

    d）和e）也是采用管板背面開槽對接焊接，d）用于有間隙腐蝕的情況，焊縫最好采用單面焊雙面成形，e）用于殼程無間隙腐蝕的情況。

    f）和 g）是GB/T151-2014新增的，1999版沒有，但標準釋義里也沒有看到這兩個型式的介紹。f）和d）、e）的區別在于結構槽（應力釋放槽）沒有削邊，并且標準沒有給出R值，常規設計（要是分析設計可以用有限元分析）時不太好選用。

    而g）采用的是圓角過渡，與結構槽相比，圓角過渡的優點是結構簡單，如果圓筒與管板對接焊縫使用雙面焊時，圓筒內部空間比較大，利于焊接操作，但其缺點是，如果管板不能加工成碗形鍛件，則金屬切削量比較大。

    而結構槽，其優點是管板整體厚度不會降低，有利于提高管板剛性，對于管板抵抗操作時的整體彎矩有利，缺點是結構槽處的削邊有最小斜度要求，會限制布管限定圓的尺寸[2]。
