帶導向支撐的塔器之前寫過幾篇相關的文章，在PVELITE軟件中的簡化計算，在SW6中的簡化計算，利用鋼結構軟件STAAD計算，導向支撐設置的原則等等（鏈接在文章結尾）。其實還有個軟件可以直接在常規軟件中直接考慮導向支撐對塔器的影響。這個軟件就是Auto PIPE Vessel！

Auto PIPE Vessel這個軟件的特色功能的介紹，之前寫過不在重復。今天簡單介紹一下帶導向支撐的裙座塔在Auto PIPE Vessel 軟件中的應用。不多說見下圖

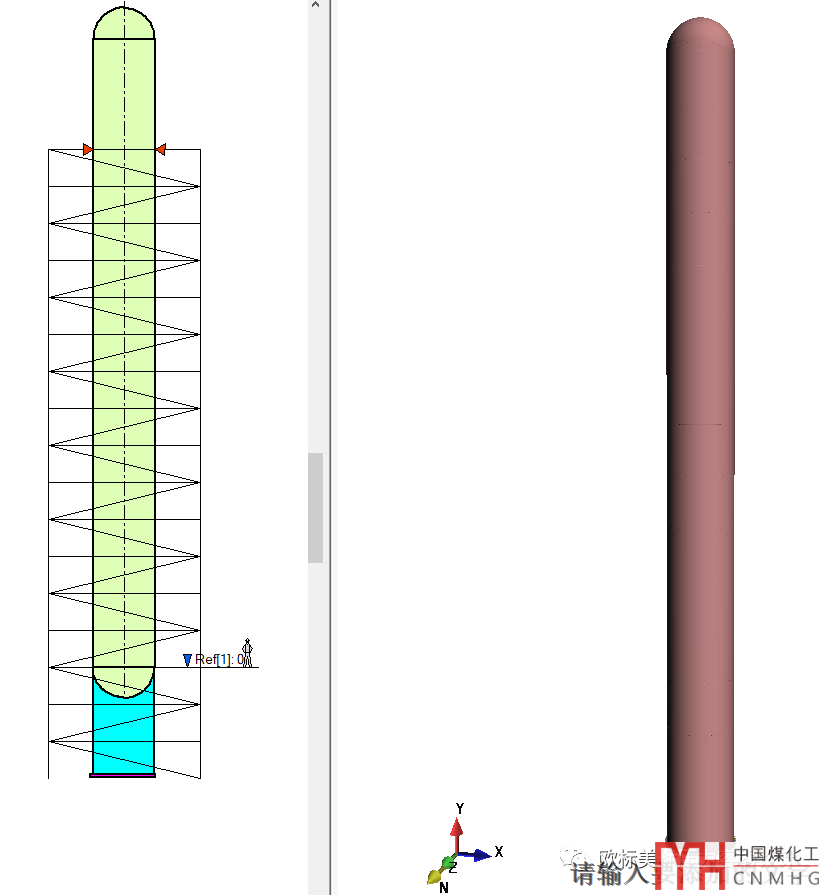

高塔帶一個導向支撐及其風載荷彎矩圖

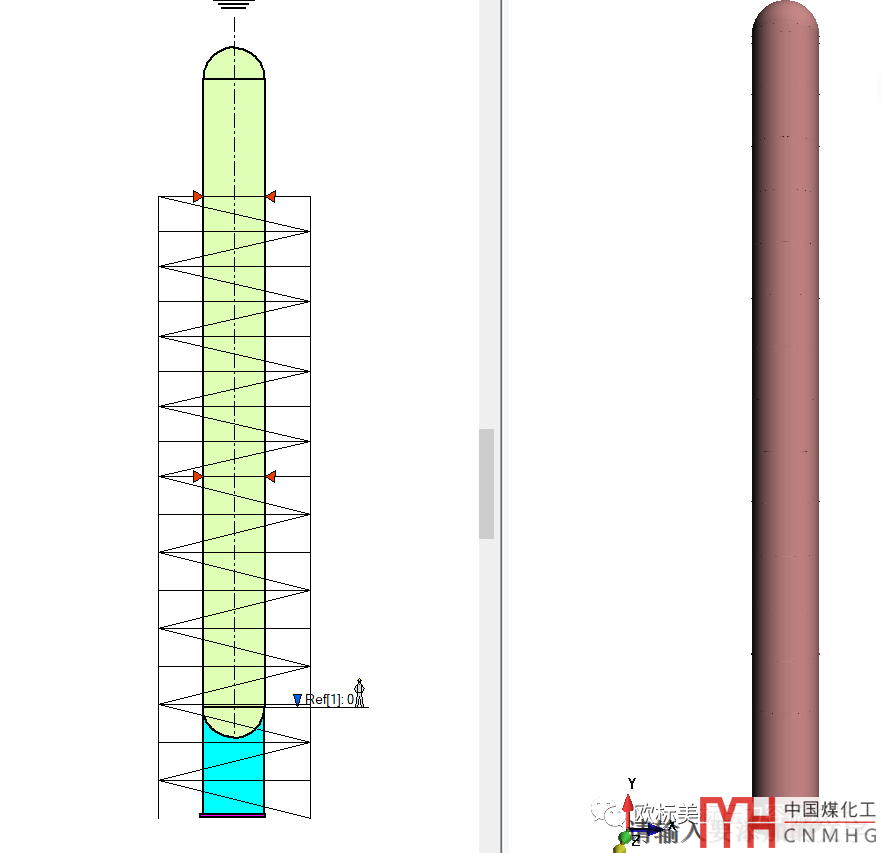

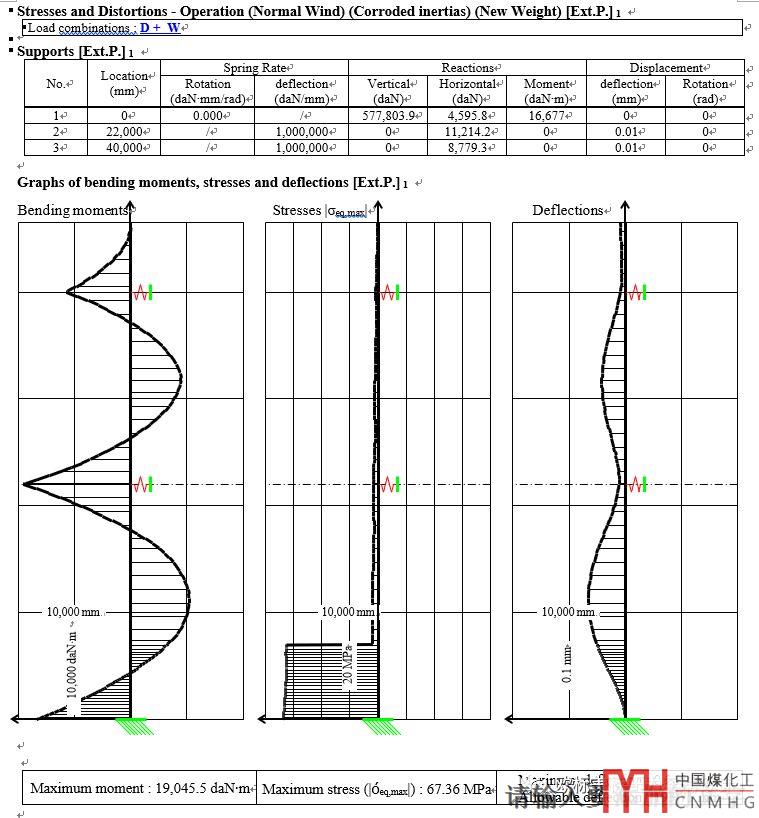

高塔帶兩個導向支撐及其風載荷彎矩圖

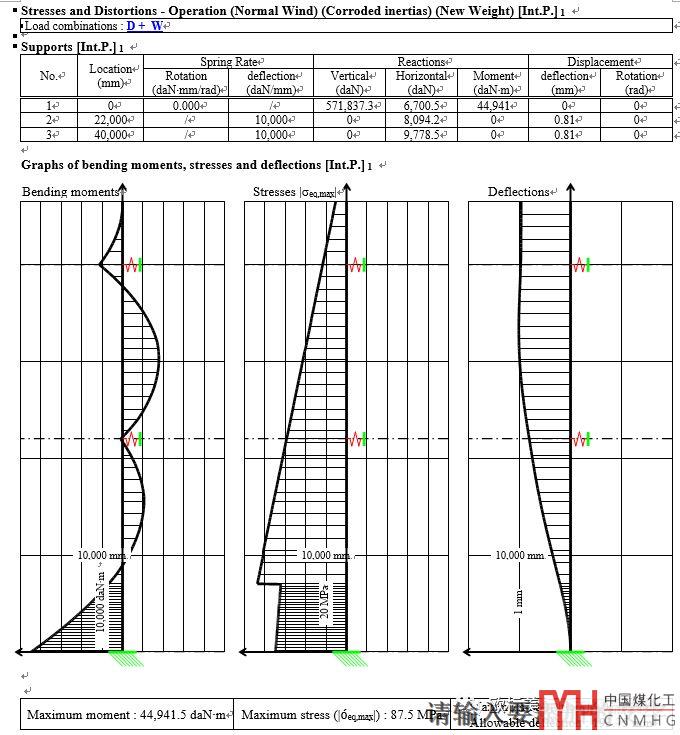

高塔帶兩個導向支撐剛度設置小了100倍時的彎矩圖

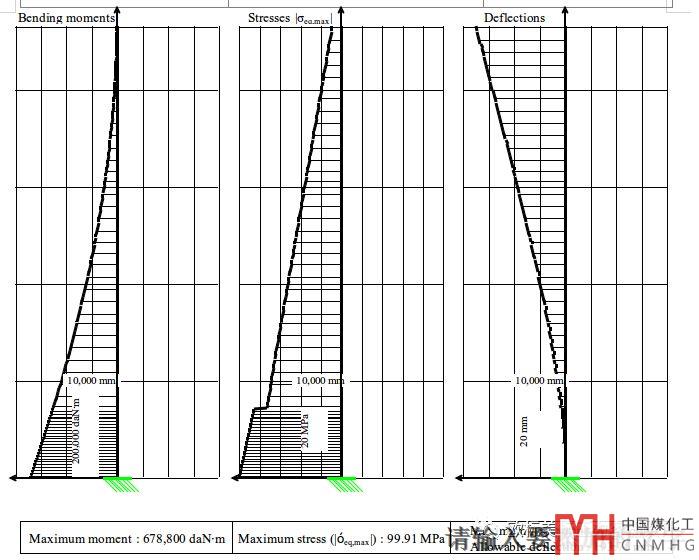

正常塔器的彎矩和剪力圖

（上面的彎矩圖都是基于相同的設備，相同的風載荷等只是正常，帶一個導向支撐和帶兩個導向支撐的不同。）

正常來說設置導向支撐，且設置的合理即使只設置一個導向支撐風載荷引起的彎矩都能降低90%左右；即使設置的不是很合理降低2/3左右也是很正常的。

實際上導向支撐不只是對風載荷有作用，對地震載荷一樣有作用。常規做法計算中一般只考慮風載荷作用下導向支撐的作用；因?yàn)樵O(shè)置導向支撐的都是高徑比較大的塔，塔器的壁厚是由風載荷決定的?？紤]了導向支撐對風載荷的影響后，如果高塔有滿液位操作或較高液位操作時，地震載荷此時可能會成為控制塔體壁厚的控制因素（此時一般是制造及吊裝決定的壁厚）。

高塔帶一個導向支撐的地震彎矩圖

Auto PIPE Vessel這個軟件考慮的還是不錯的，是在支撐的位置按彈簧來考慮的，這個支撐位置的剛度值準確值要鋼結構專業提供（是一個反復的過程，設備專業先粗算反力給結構專業，結構專業定鋼梁大小然后再把準確剛度提供給設備專業，設備專業再相對精確的計算）。因?yàn)殇摻Y(jié)構架子不是完全剛性的。結構框架的剛度對支撐位置的載荷大小有一定的關系。

軟件計算不只是有彎矩和剪力圖，實際上還有各筒節的計算厚度。但這個對這篇文章來說沒啥實際意義，就不貼圖出來了！

稍大一點的公司，不說每年都會遇到帶導向支撐的塔器。但肯定是幾年能遇到幾臺。很多單位是不考慮導向支撐對設備的影響，還有些單位是用ANSYS計算的。實際上用ANSYS計算外部附件的風載荷施加以及主體的風載荷施加才是難點。因?yàn)橛袝r(shí)風載荷并不是你熟悉的國標風載荷。

是不是看了介紹有沖動想搞個軟件玩玩！如果想買的話我也可以幫忙聯系！
