今天這篇文章我們要和大家分享一個對設備保全和生產救急很有用的功能：PLC變量的強制功能（Force function）。

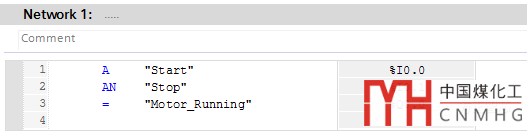

什么是PLC變量的強制功能（Force function）呢？我們知道，PLC里的變量的值取決于程序的運算，不同的條件會導致該變量不同的結果。比如下面這個簡單的代碼：

正常情況下，Q0.0的輸出結果取決于I0.0（Start）和 I0.1（Stop）的條件，當 I 0.0=1 并且 I 0.1=0時，Q 0.0輸出結果為1。但是，我們可以通過某種方法，在不修改程序代碼的情況下，讓Q 0.0的值始終保持為1（不受 I0.0和 I0.1值的影響）。這種方法，就是變量的強制功能。

變量的強制功能可用于設備維修和生產救急的時候，比如：由于某個接近開關（或其它傳感器）故障，導致電機無法啟動。暫時沒有接近開關的備件，卻又急需電機啟動。這個時候，可以強制電機相應的輸出點，來保證生產不停機。

下面我們以CPU 317 -2PN/DP為例，講解如何使用強制功能：

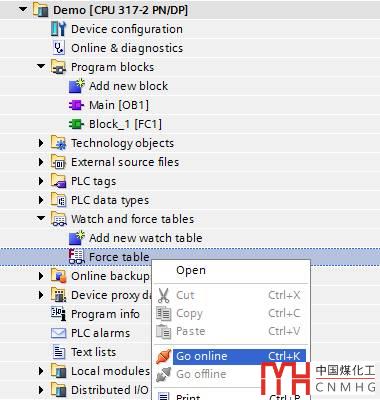

在博途V13的項目樹狀圖（Project Tree）中找到“監視與強制表（Watch and force tables）”，展開后可以看到里面默認有一個“強制表（Force table）”，如下圖：

注意：

1）每一個CPU只有一張“強制表（Force table）”，不能添加也不能刪除；

2）使用“強制表（Force table）”，編程電腦（PG/PC）必須與CPU建立連接（Go online）；

雙擊“強制表（Force table）”，在右側的可以添加你希望強制的變量，如下圖：

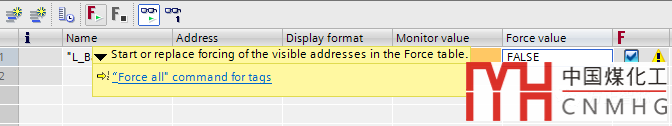

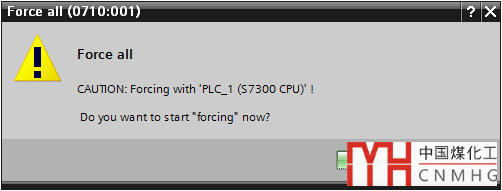

在“強制值（Force Value）”中輸入需要強制的值（TRUE or FALSE），點擊“啟動強制”圖標，系統會出現如下對話框：

點擊“確定（Yes）”，則變量表中所有列入的變量都會使用“強制值（Force value）”取代程序運算值（被強制）；

變量的強制只是一種臨時措施，當故障被修正后，需要取消對相應變量的強制功能；如何操作呢？

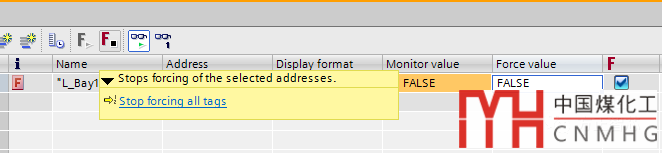

同樣的在“強制表（Force table）”中點擊“停止強制（Stop forcing）”按鈕，如下圖：

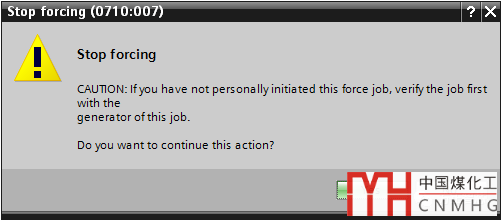

會彈出詢問對話框：

點擊“確定（Yes）”，可以取消變量的強制功能（整張表的所有變量）；

關于變量的強制功能，有以下幾點說明：

1）S7 300（318/319除外 ）的PLC可以強制輸入點（I）和輸出點（Q）；

2）S7 400（以及318/319）的PLC除了可以強制輸入點（I） 和輸出點（Q）外，還可以強制M點和外設點（PI & PQ）；

3）啟用了強制功能的CPU，其前面板上的"FRCE"燈會被點亮；

4）CPU斷電重啟并不能取消被強制的變量，必須在強制變量表中選擇“停止強制”來取消該功能；

變量的強制功能適用于生產救急的情況下，在故障消除后，建議取消強制功能；另外由于強制功能會忽略程序的運算結果，可能導致某些安全的條件限制不起作用，請謹慎使用；
