本文整理自馮清曉,謝智剛,桑如苞.管殼式換熱器結構設計與強度計算中的重要問題.石油化工設備技術,2016,37(2).

這是篇信息量非常大的文獻，三位作者都是業內的知名人士，他們對標準的解讀和補充具有重要的參考價值。

1

GB151規定的筒體最小厚度要遠大于一般的容器，這是為了保證筒體剛性，利于管束安裝或抽出。GB151也不要求像其他臥式容器一樣對換熱器（包括重疊式換熱器）筒體進行鞍座局部應力校核。另外，考慮到管板、換熱管、折流板及拉桿等置于筒體內部，這與一般臥式容器的“空筒”完全不同，文章認為目前臥式容器的計算模型并不完全適用于臥式容器。

2

殼程介質為兩相流體時，折流板缺口應左右布置。若上下布置是不可行的，各論壇對此的討論比較多，不細說。

對于殼程為單相液體，折流板缺口應上下布置。若采用左右布置，會使介質水平迂回前行，溫度高的流體總在上方，低的在下，這樣流場溫度不均會影響換熱效率。

當殼程介質為單相氣體時，折流板缺口水平下下，或垂直左右布置并無多大差別。這是因為氣體密度較小，即使是缺口上下布置，液體翻過上缺口后向下翻動，此舉對流場溫度的均布作用不大。

3

對于立式換熱器拉桿的固定端，究竟是在上管板好還是在下管板好，這點各論壇也沒少討論。文章站在“拉桿應固定于下管板”一方。

4

設置防沖板應考慮管束的安裝問題，這點也經常看到討論。

5

設置了膨脹節的立式容器，其以支座為界的上、下部分筒體總軸向剛度不同。剛度較大的部分，其承較多的軸向力（或總重）。研究表明，設置膨脹節后的軸向拉壓剛度可為無膨脹節時筒體剛度的1/10甚至更小。也就是說，不設置膨脹節的那部分筒體將承擔90%的總重。

如果將膨脹節設于支座上方，下部筒體將承擔90%總重產生的軸向拉伸。因為筒體承受軸向拉伸的能力要比承受壓縮大得多，這要比將膨脹節設于支座之下，讓筒體上部承受90%總重產生的壓縮應力要好。

另外文章還提到，應將不進行無損檢測的殼程最后一道環焊縫置于支座上方，避免焊縫受拉。

6

文章還提到了一個比較糾結的問題，即多管程管箱法蘭要不要考慮分程隔板墊片反力。文章認為，分程隔板處的墊片屬于內密封，其壓緊不全靠螺栓，將此處的墊片按普通墊片計算是不妥的。第一作者的另一篇文章馮清曉等.帶隔板管箱法蘭的密封力計算.石油化工設備技術,2014,35(1).有較為詳細的分析，分析認為，我國的長期實踐表明，這個分程隔板處的墊片反力不考慮或許是更恰當?shù)摹?/span>

7

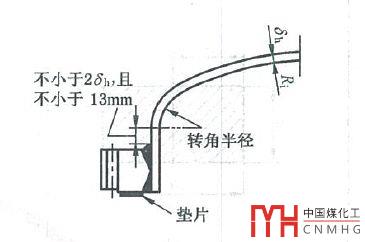

對于管箱封頭直接與管箱法蘭相連的情況，人們通常引述GB150.3第5.11.3.1條，而不進行計算。該條認為下圖中帶法蘭的凸形封頭，封頭、法蘭可以分開計算。

但文章認為，按Waters法，與長頸法蘭錐頸相連的圓筒長度應不小于法蘭力矩的衰減長度。如果法蘭直接與封頭相連通常是無法滿足這個長度的，所以此時長頸法蘭應按長頸活套法蘭計算。

8

對換熱管來說，由于用于校核軸向壓縮應力的換熱管只是其中受壓最嚴重的那部分，其他換熱管中的壓應力并沒有這么大，而且相當多的換熱管尚處拉伸狀態，所以換熱管的軸向壓縮失穩具有“重分布”的趨勢，為此其許用壓縮應力可適當放寬，就此GB/T151-2014 7.3.2.2中，將安全系數由99版中的2.0（GB151-1999 5.7.4.2）放寬至1.5。

9

在計及膨脹節波谷中的軸向力后，使上管板在管殼程壓力作用時周邊的剪力變成同向，加大了管板的應力，有可能成為危險工況，為此GB/T151-2014中作了重要修改，并且又考慮了管殼程壓力同時作用及管殼溫差共同作用的工況，從而使危險工況由4個變成6個。

10

隨著設備大型化后，特別是換熱器直徑和長度大大超出常規范圍時，其管板管束折流板等的重量是非常巨大的。有限元分析表明，其對管板應力的影響是不能忽略的。此時換熱器由管板等內件重量對管板應力的影響已超過壓力作用的影響，成為管板計算厚度的控制因素。

11

對于U型管換熱器，較高的管程壓力雖并未直接作用于殼程法蘭，但它會作用于管板的管橋和管束上，產生軸向載荷，此載荷會被傳遞至管板與殼程法蘭間的墊片上，從而再傳遞至

殼程法蘭。所以就算殼程壓力為零時，殼程法蘭所受的軸向載荷與管箱法蘭所受的軸向載荷是一樣的，即此殼程法蘭承受的預緊力矩和操作力矩與管箱法蘭是相同的。所以這對法蘭的設計壓力一律應取管殼程較高的設計壓力，設計溫度則可各取各的或由傳熱計算決定。其墊片和螺栓一律按較高一側的設計壓力和較高一側的設計溫度進行設計。

12

后面是不太常見的一些換熱器結構的分析，包括：浮頭法蘭的合理設計，特殊結構U型管換熱器管板的計算，特殊結構浮頭式換熱器管板的計算，特殊結構填料函式換熱器管板的計算，特殊結構柔性薄管板換熱器管板的計算，感興趣可閱讀原文獻。
