繪制該圖的關鍵在于數據格式的構造以及spacing大小的設置。

1. 數據格式變換

   1. 一般形式為XYY類型，其中第一列為X軸的標簽，后面幾列為數據。





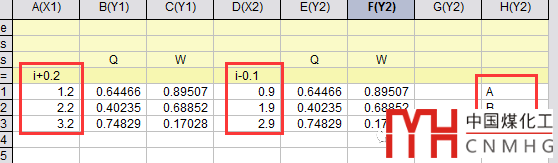

   2. 變換成如下形式：左側為Floating柱形圖的數據，中間為一般柱形圖的數據，右邊為X軸的標簽數據。





   3. 【關鍵步驟】注意Floating柱形圖和一般柱形圖的X數據，可以調整其大小，以便Floating和一般柱形圖的錯位。

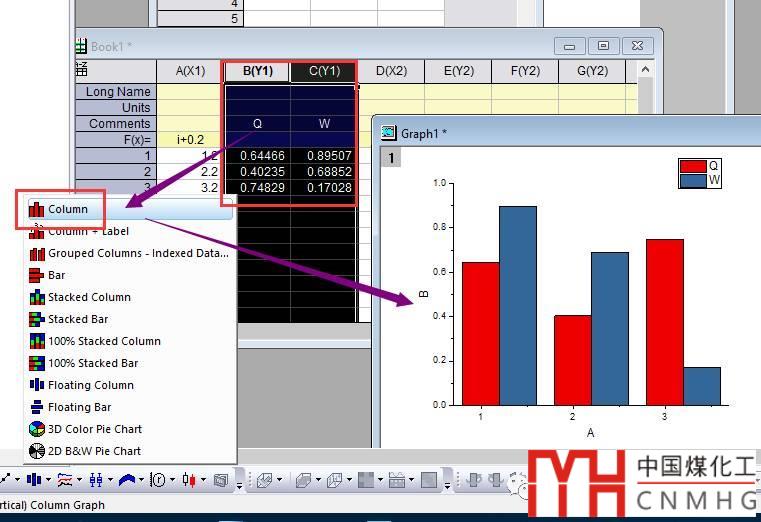

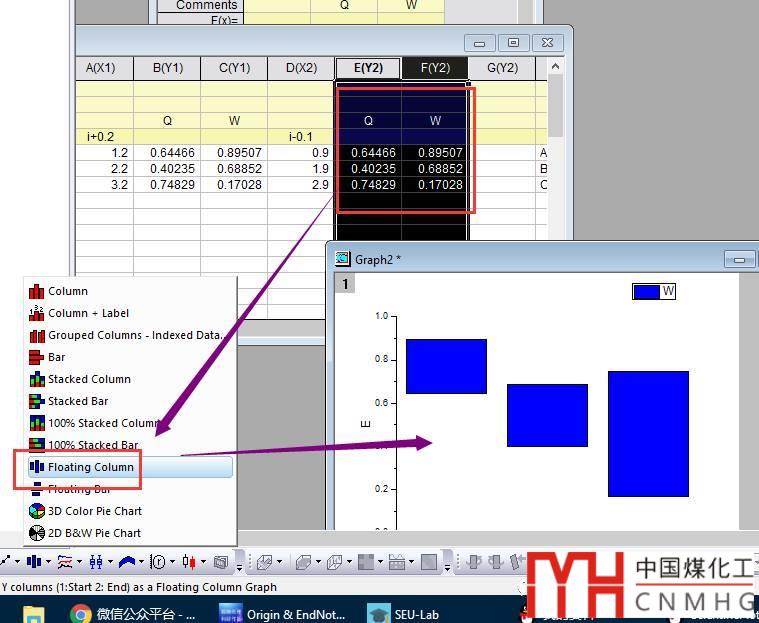

2. 分別使用響應的數據繪制Floating柱形圖和一般柱形圖。

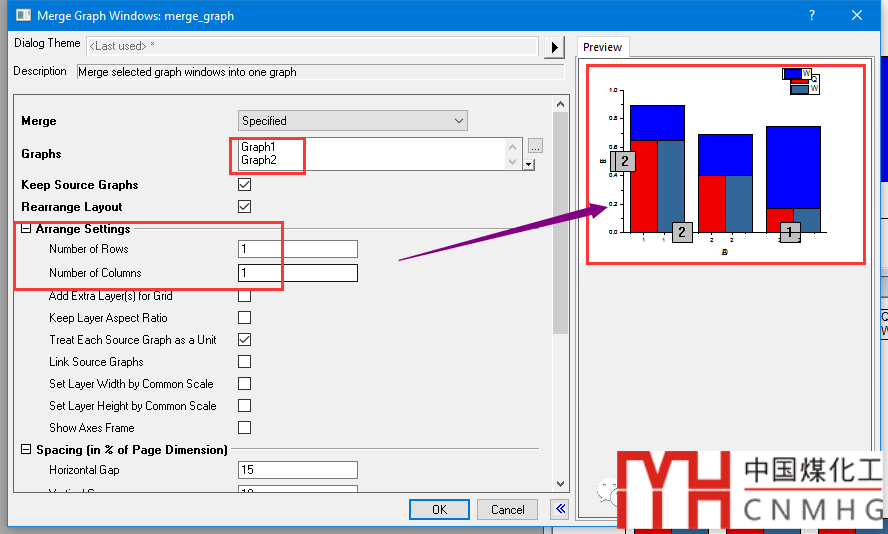

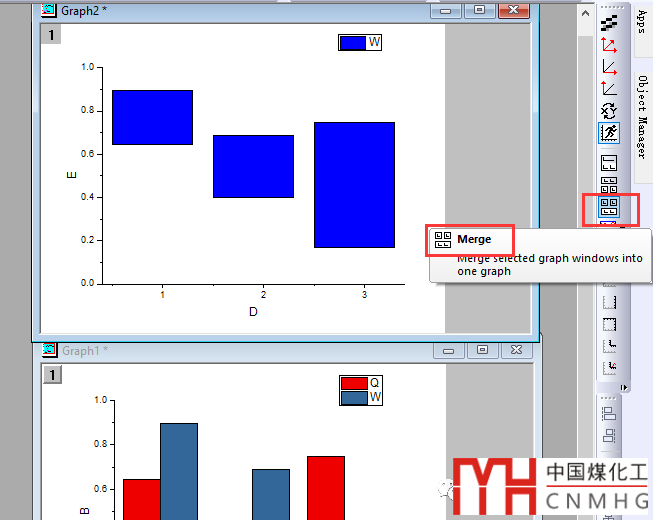

3. Merge

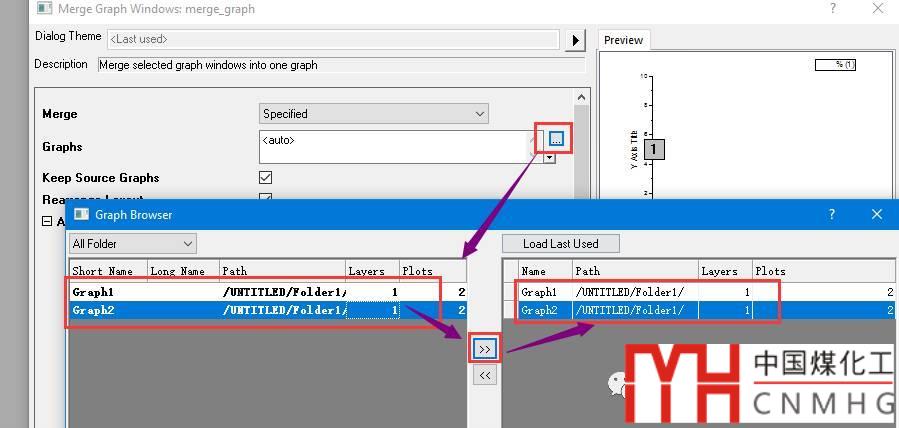

   1. 選擇Floating柱形圖和一般柱形圖





   2. 設為1行1列

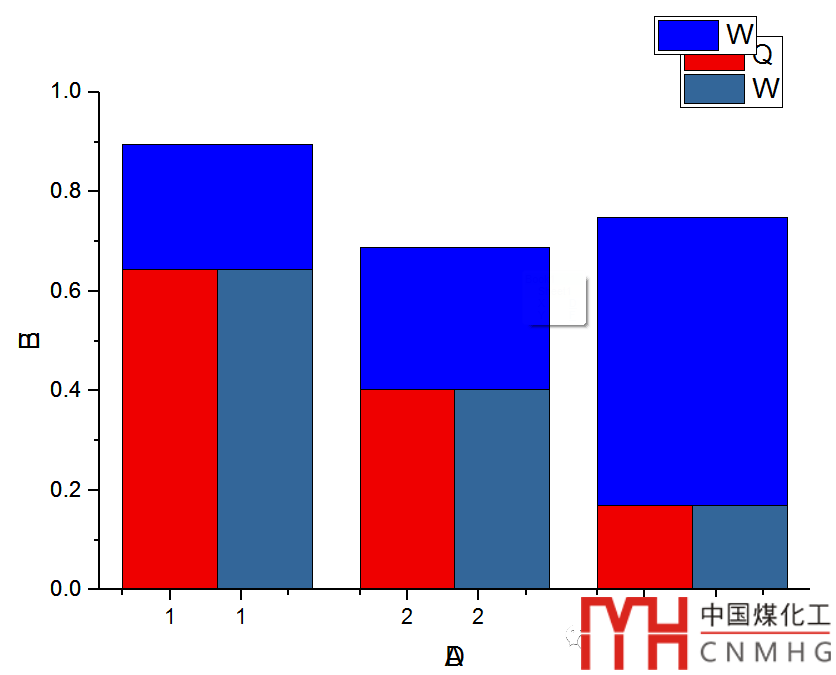

   3. Ok!





4. 格式設置

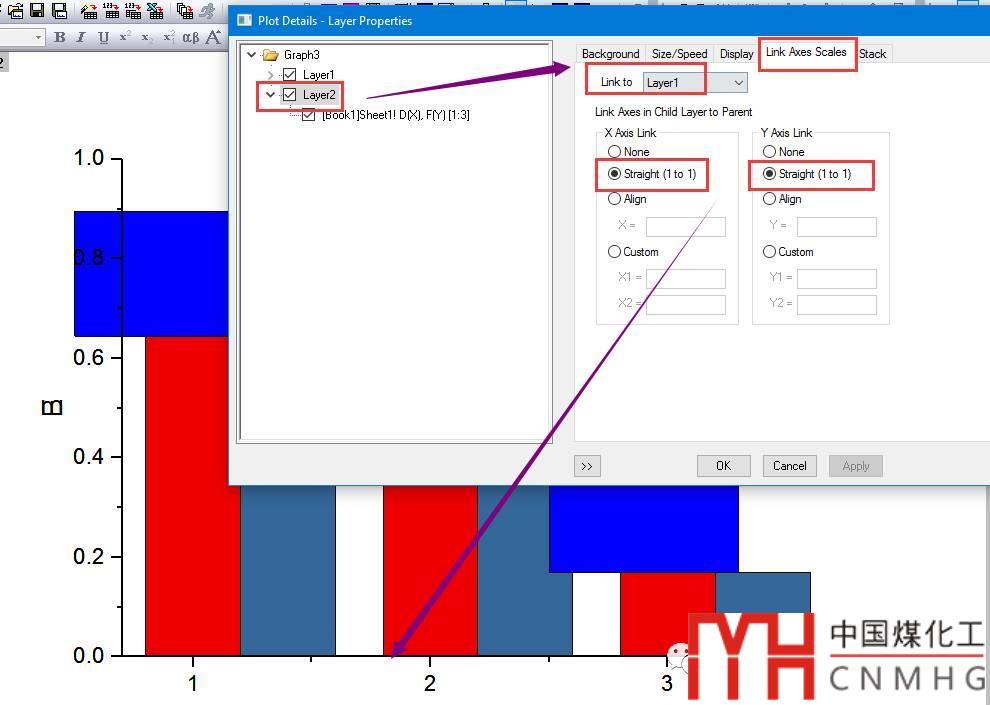

   1. 雙擊Merge后圖形的空白處，將Layer2的坐標軸與Layer1相Link，設置方法如下圖所示

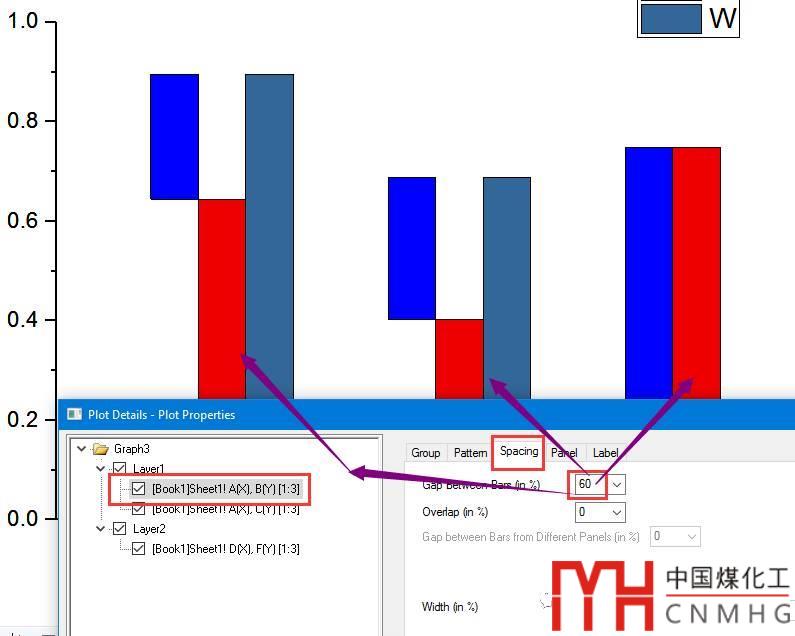

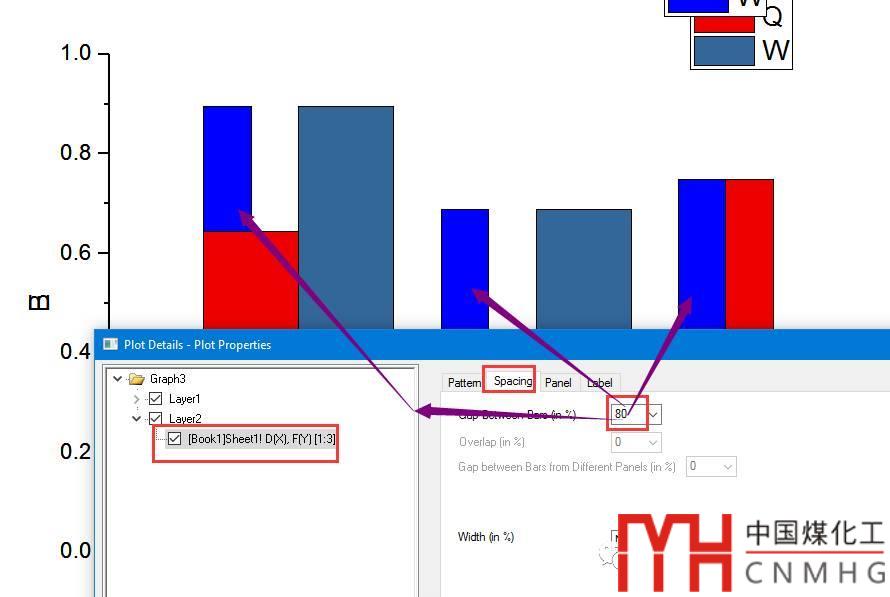

   2. 【關鍵步驟】調整兩個圖層的Spacing，其中Floating柱形圖調整為80%，一般柱形圖調整為60%。

   3.





   4. Spacing的大小根據具體情況而定，需要多次調整，以達到最佳效果，即Floating柱狀圖與一般柱狀圖并列。

   5. 坐標軸格式設置

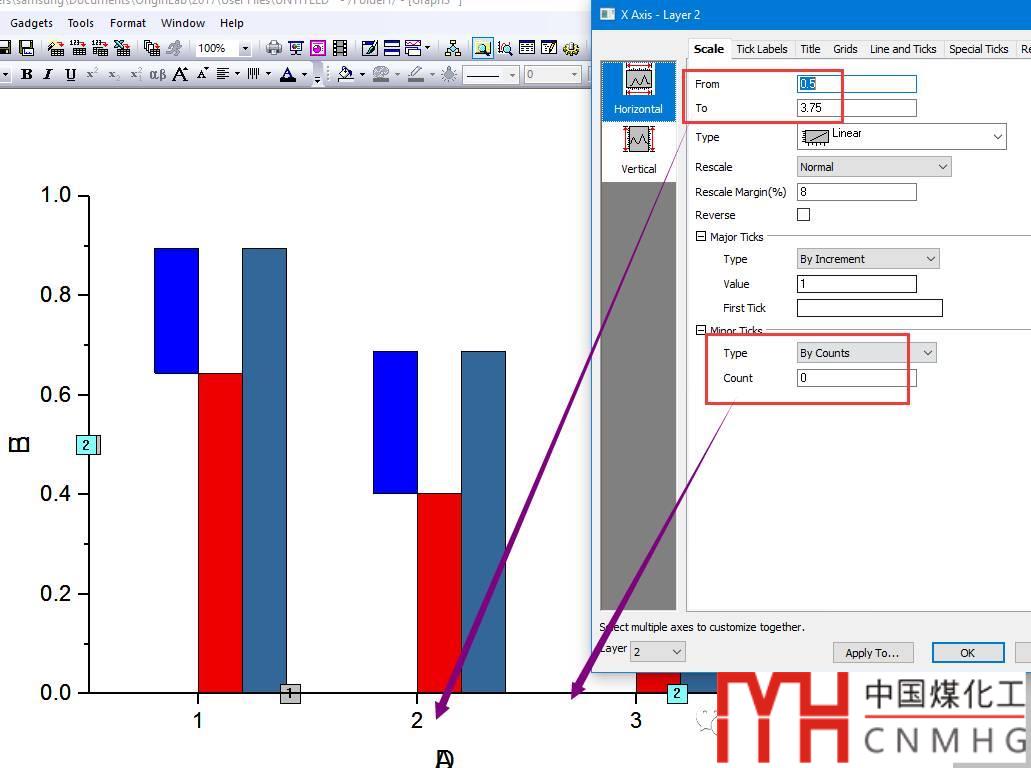

      1. 設置起始范圍

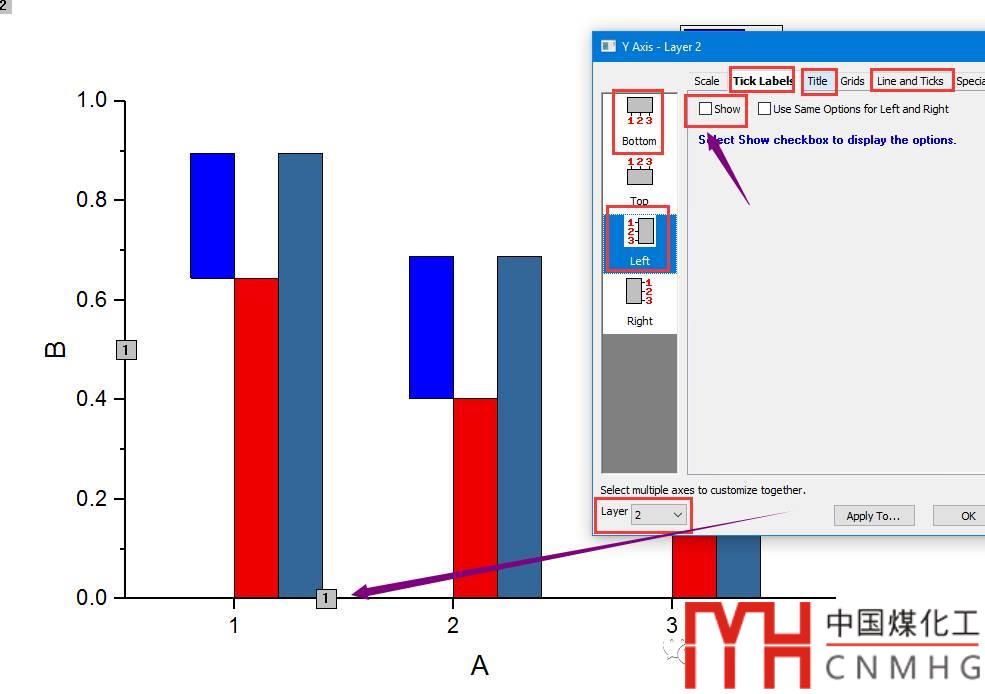

      2. 隱藏Layer2中的Title，Tick Labels和Line and Ticks，只顯示Layer1中的各項，以去除Title，Tick Labels和Line and Ticks的重疊。

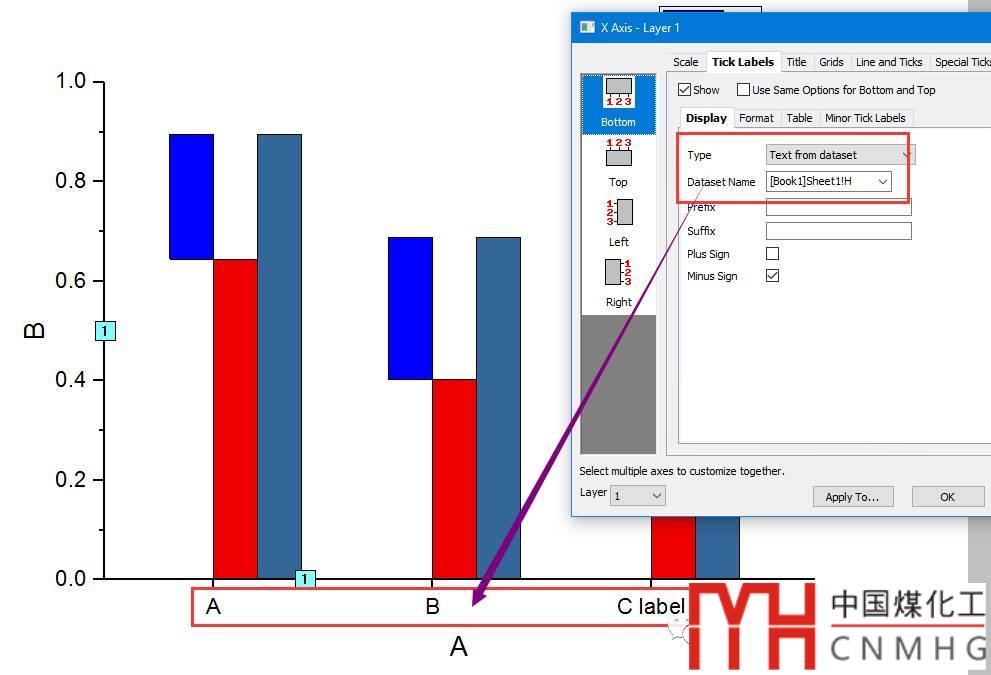

      3. X軸Tick Labels的設置方法，選擇Text from datasheet。





   6. 調整柱形圖的顏色、填充等。

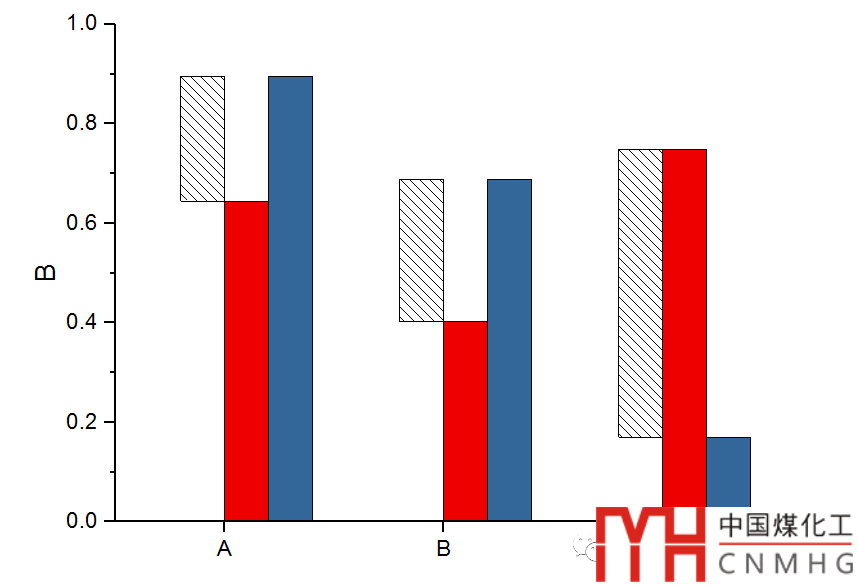

5. 完成Floating柱狀圖與一般柱狀圖并列的Column圖的繪制。



所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。
