前天介紹了屬性定義中比較特殊的“固定”選項所引起的一系列后果，在屬性定義中還有兩個比較難理解的參數：驗證和預設，因?yàn)槲覀冊O(shè)置后看不出他們有什么效果。

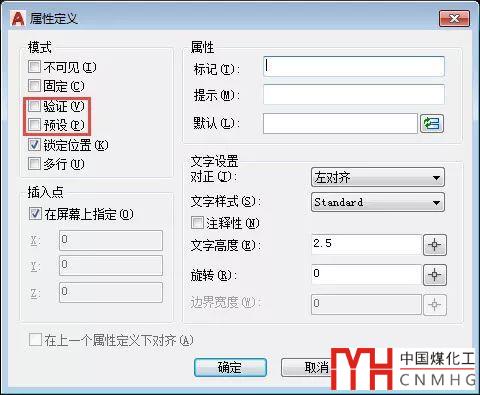

從界面看到訂單提示是這樣的：

• 驗證：插入塊時提示驗證屬性值是否正確。

• 預設：插入塊時，將屬性設置為其默認值而無需顯示提示。

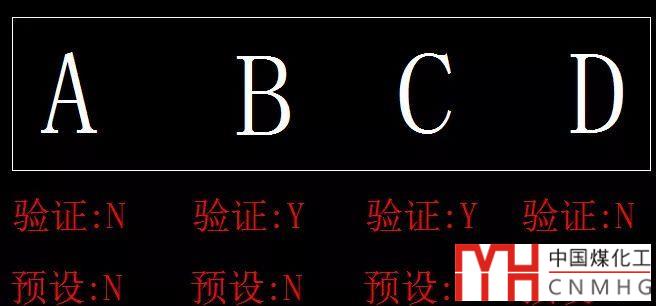

但我們?cè)O(shè)置了這些參數后并沒有看出什么影響，于是我做了一個塊，里面加了四個屬性值，分別設置了不同的選項，如下圖所示。

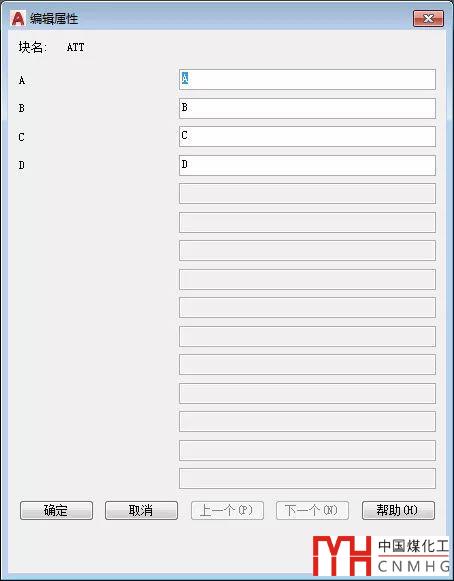

創建完圖塊后，我插入一個圖塊，結果在彈出的提示對話框中，這四個屬性都顯示了，如下圖所示。

查看CAD幫助，才看到其中關鍵的一句話：

僅在提示將屬性值設置為在“命令”提示下顯示（ATTDIA 設置為 0）時，應用“預設”選項。

上面這個“編輯屬性”對話框是可以由變量ATTDIA控制的，設置為0時，就不顯示對話框，而是在命令行提示我們輸入屬性值。只有用命令行模式的的時候才能看到檢驗和預設的區別。

輸入ATTDIA，回車，輸入0，回車，再輸入一個圖塊，這次不彈出編輯屬性對話框了，在命令行會依次提示我們輸入屬性的值，如下圖所示。

輸入屬性值
A <A>:
B <B>:
驗證屬性值
B <B>:

可以看到兩個參數的效果如下：

• 不設置驗證和預設的只提示輸入一次。

• 設置驗證但沒有設置預設的會提示輸入兩次，其中一次算驗證。

• 不管是否設置驗證，只要設置了預設，就不需要再輸入屬性值了。

ATTDIA設置為1，也就是編輯屬性啟動對話框模式，如果圖塊的屬性都設置成了預設，對話框也不會彈出來，只要一個屬性沒有設置為預設，插入圖塊的時候都會彈出編輯屬性對話框，并且會將所有屬性都顯示出來。
