如果大家使用的CAD版本一致，這根本就不是問題！但現在國內設計人員使用的CAD版本跨度很大，有人還在用2004、2006、2007這些版本，而有些人已經用2018甚至已經安裝了AUTOCAD 的2019版。其實，CAD從2004版到2018版，基本的繪圖和編輯i功能變化并不多，用2018能畫出來的圖，拿一個2000版同樣可以畫出來，只是界面、操作方式、性能有些差別罷了。

由于大家使用的CAD版本不同，如果要進行圖紙的交流和合作，就必須要考慮到兼容的問題，也就是說我保存的圖紙要保證別人能打開。由于CAD的DWG圖紙格式只能向下兼容，也就是說高版本能打開低版本的DWG文件，低版本打不開高版本的DWG文件。但即使向下也無法兼容太多版本呢，如果用高版本CAD打開版本差異太大的CAD圖紙也有可能出問題。

好在CAD的DWG格式不是每年都變，基本三年一變，DWG從2000版開始有2004、2007、2010、2013、2018版格式。

如何快速識別DWG版本?

不同DWG文件格式有什么區別呢？

AUTOCAD之所以要升級DWG文件格式，主要是因?yàn)樵黾恿诵碌膱D形對象和數據，例如動態塊、表格、注釋性、字段等等，此外，還可能修改內部數據格式和數據壓縮方式，同樣的圖紙保存成不同版本大小也會有差別，比如2007版DWG就比2000版的要小很多，但從2007版本以后文件大小變化不大，有些文件甚至保存為高版本會變大。

在繪圖時默認應該保存什么版本？
在網友交流的過程中發現很多人將圖紙保存成2004版格式，有些問題圖紙我覺得跟保存低版本有一定的關系。

之所以要將默認保存文件格式設置成低版本，是因?yàn)橛型禄蚝献骰锇槭褂玫氖堑桶姹?，為了圖紙發給他們能打開，就將文件存成了低版本。覺得這個版本夠低了，大家都應該能打開，就干脆將默認保存格式設置成了2004版。

前面我們講了，一些高版本的圖形對象或數據格式低版本是不支持的，在保存成低版本的時候要將高版本數據轉換成低版本能識別的數據，我還不確認這種轉化時是否會丟失一些數據。當打開低版本圖紙時，CAD要將文件再轉換成當前版本支持的數據后進行顯示和編輯。在打開保存的過程中不斷進行高低版本的轉換，就有可能導致數據丟失或錯誤。

我也無法確認網友發過來的一些低版本的問題圖紙是否跟保存低版本有關，但在歐特克官網上明確說：有些圖紙版本過低，比如R14甚至R12，在CAD高版本，比如在2018無法打開或修復打開，但有可能在相對更近的版本，例如2007版本上卻有可能打開。

因此我建議大家：

CAD默認保存格式請直接使用你的CAD能支持的最高版本的文件格式，當需要給他人傳圖時再將文件格式設置成低版本。

如何批量將圖紙轉換為低版本？

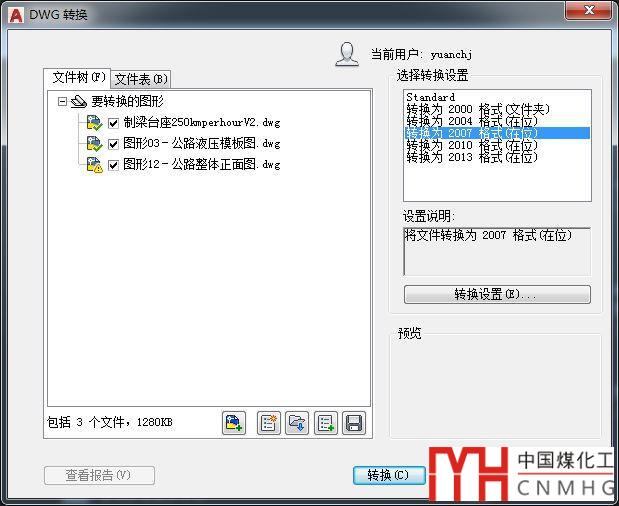

如果你的CAD版本比較低，那沒有辦法，你只能借用工具了，在CAD高版本提供了一個DWG轉換（DWGONVERT）的功能，可以一次性將選定的多張圖紙轉換為低版本，如下圖所示。

這個操作很簡單，這里就不詳細介紹了。

如果圖紙版本比自己的CAD版本高，打不開怎么辦？

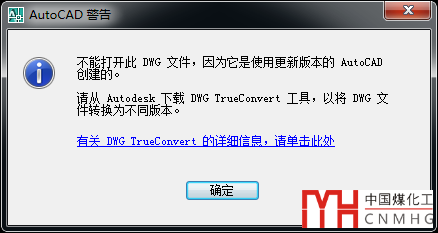

有時我們拿到一張圖紙后打開時提示是用更新版本的CAD創建的而無法打開，如下圖所示。

遇到這種情況怎么辦呢？

有些版本版本會提示下載AUTODESK提供的DWG轉換工具，并且提供了鏈接地址，如上圖所示。我們根據建議雙擊鏈接地址去下載并安裝這個工具，這個工具的安裝包也有一兩百M(fèi)B。

如果周圍有其他人安裝了高版本，可以讓別人幫打開另存一下。如果周圍的人也幫不上忙，又比較著急，可以到網上找一些在線的轉換工具，不用轉軟件，直接就可以打開文件另存即可，比如浩辰云圖的網頁版：web.gstarcad.com等。

當然也有人平時用低版本，裝個高版本就是偶爾用來轉圖、清理和修復圖紙。

圖紙是我們的勞動成果，大家都希望始終能正確地保存和讀取，因此建議大家盡量減少版本轉換和數據轉換，降低圖紙出錯的可能性。
