內壓塔器軸向“最大組合壓應力”的確定？【修訂】

時間：2020-09-30 來源：盧梭說壓力容器 瀏覽：

這文章昨天發過，但有幾處表述不準確的地方，今天作了修訂并補充了2個截圖。

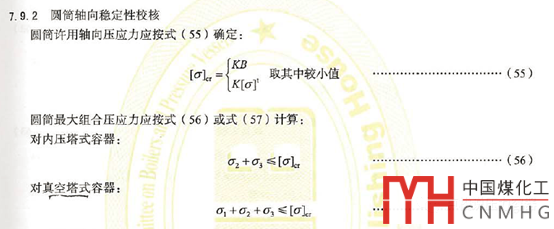

NB/T 47041在7.9.2給出了圓筒軸向穩定性校核的判別式，見下圖，式（55）要求最大組合壓應力（分為內壓、外壓兩種情況），小于min｛KB，K[σ]t｝。
其中KB表示臨界失穩應力，按GB/T 150.1的4.4.5圓筒許用軸向壓縮應力確定，K[σ]t表示許用強度。

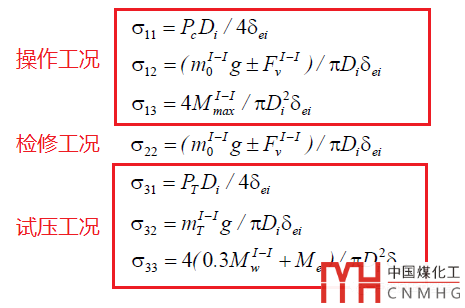

標準只是簡單地說組合應力按σ2+σ3或σ1+σ2+σ3計算，但事實上，組合應力應按不同的工況考慮（操作、試壓、檢修工況），見下面的2個截圖。

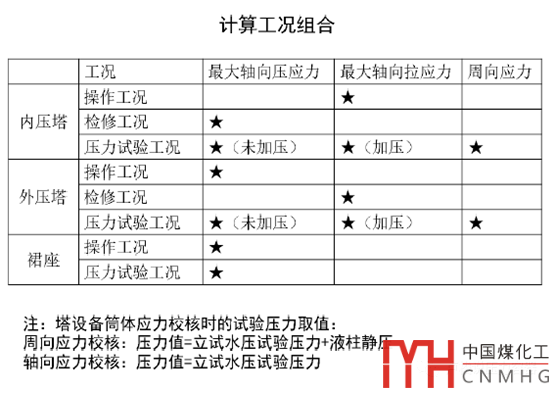

SW6認為，對于內壓塔，最大軸向壓應力除了檢修工況，還會出現在進行壓力試驗但未加壓的情況。外壓塔，也包括壓力試驗但未加壓的情況，如下圖所示。

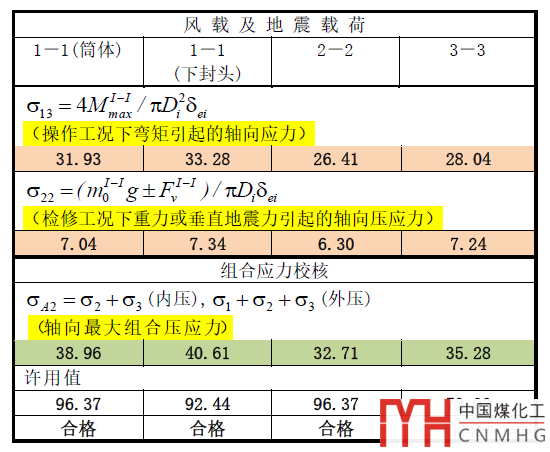

在SW6給出的計算書中，內壓塔軸向最大組合壓應力σA2=操作工況下彎矩引起的軸向應力σ13+檢修工況下重力（最小質量）引起的軸向壓應力σ22，見下面的截圖。這個σ13有點容易讓人誤解，為何不是σ23？這是SW6偷懶了，因?yàn)椴僮鞴r和檢修工況最大彎矩取一樣，即σ23=σ13。（但和耐壓試驗時不一樣）
另外，對于σ22僅在設防烈度為8度或9度地區考慮垂直地震力Fv。
PS：最近這個信息“關注者”數量漲得有點快，讓我受寵若驚，在此感謝大家的關注。這是一個純粹的信息，每篇學習筆記，我會盡最大努力做到有依據、有出處。但限于水平和精力，難免會有不正確的地方，還請各位大佬批評指正。
