VCAD與其他小插件最大的差別是能夠自動生成材料明細表。它的原理是參數化畫圖時將明細表數據“注入”圖形中。當需要做明細表時，再使用明細表程序?qū)D形中的數據讀取出來。

其明細表的輸出格式有2*3=6種：

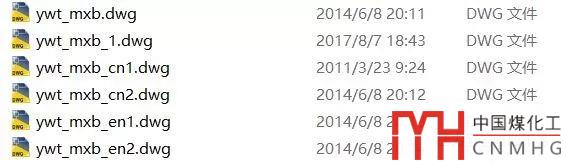

對應的屬性塊文件放置在“D:Program FilesVCADuser”下面。

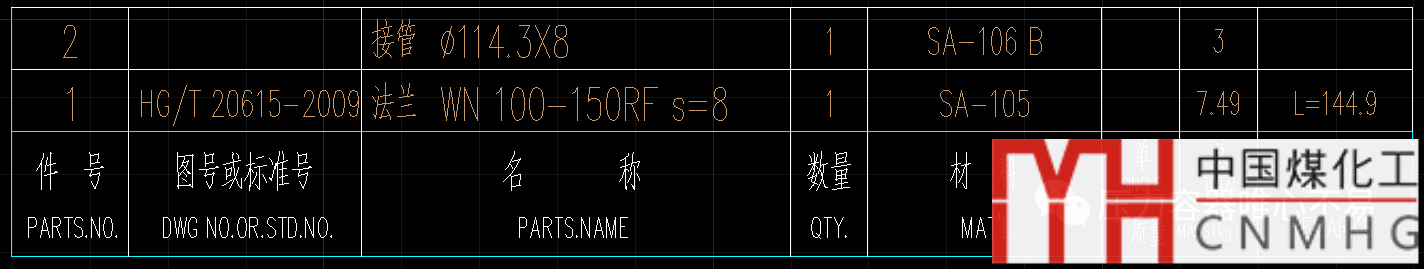

舉個例子，打開Ywt_mxb.dwg文件可以看到如下的明細表：

這些格式基本涵蓋了各種公司的的明細表。

對于各個公司，都有自己的明細表格式，那么如何將vcad自帶的格式修改為公司的格式呢？

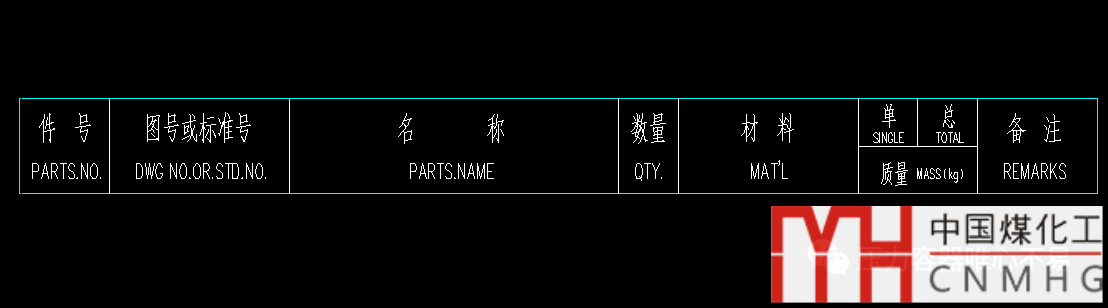

假設H公司的明細表格式如下圖所示：

明細表的修改

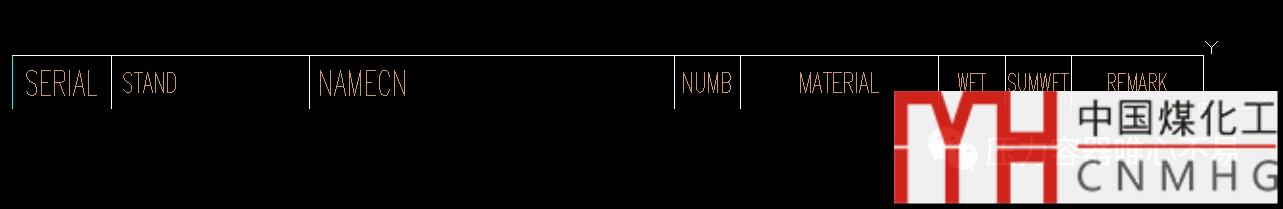

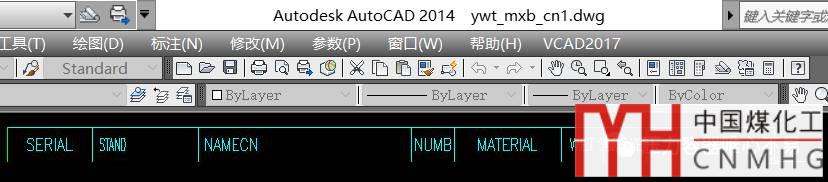

H公司的格式屬于“中文+名稱和尺寸在一起”，查上表，對應的VCAD的屬性塊為ywt_mxb_cn1.dwg. 我們在“VCAD/User”路徑下找到這個文件，然后雙擊打開，明細表格式是這樣的：

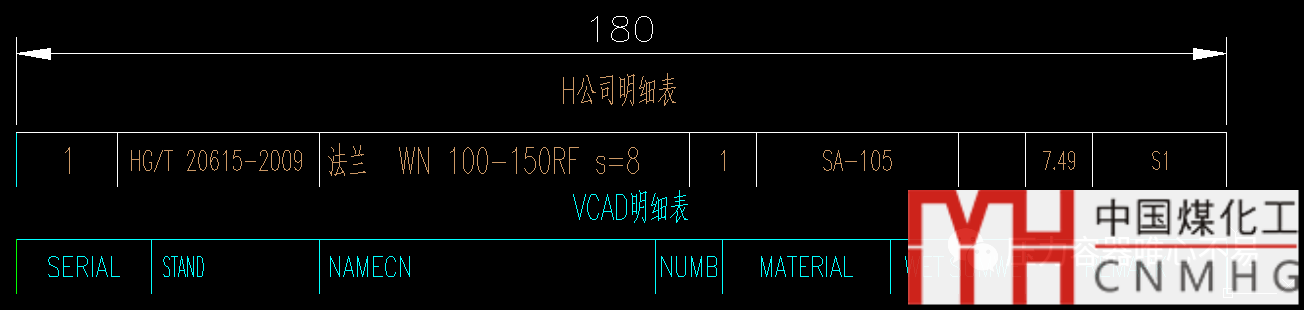

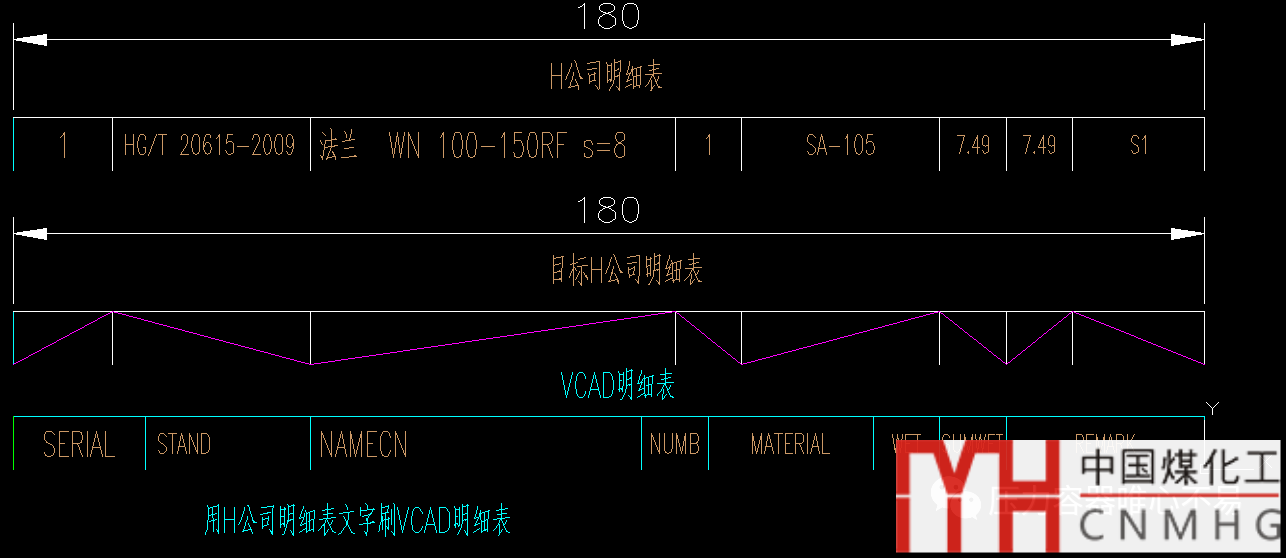

那我們將H公司的1:1明細表（即明細表寬度為180mm長的明細表，未經過比例縮放的明細表。）復制到y(tǒng)wt_mxb_cn1.dwg的圖形里，按下圖放置好（注意，VCAD明細表右下角插入點為xy軸的原點，此點永遠不要動。）。

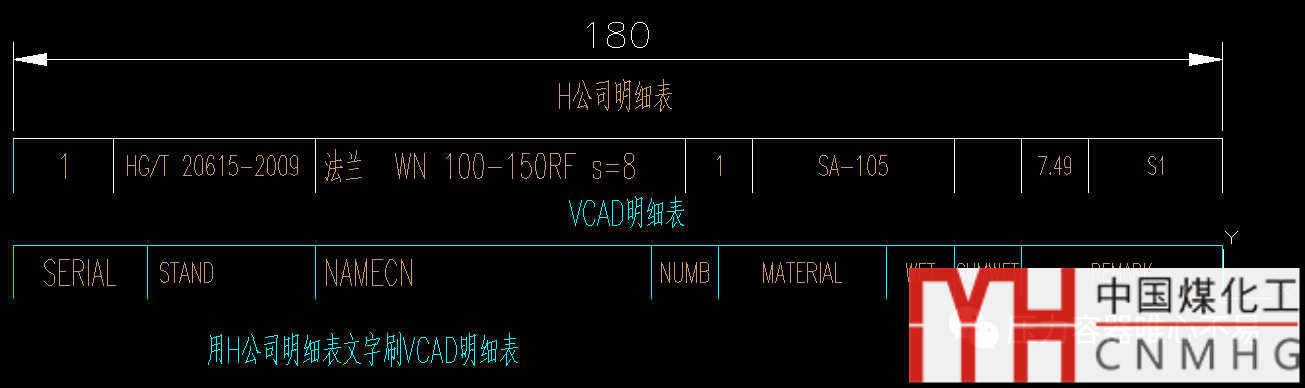

將VCAD明細表對應的件號SERIAL，標準號STAND，名稱NAMECN，數量NUMB，材料MATERIAL，單重WET，總重SUMWET，備注REMARK，用格式刷刷成對應的H公司的明細表。

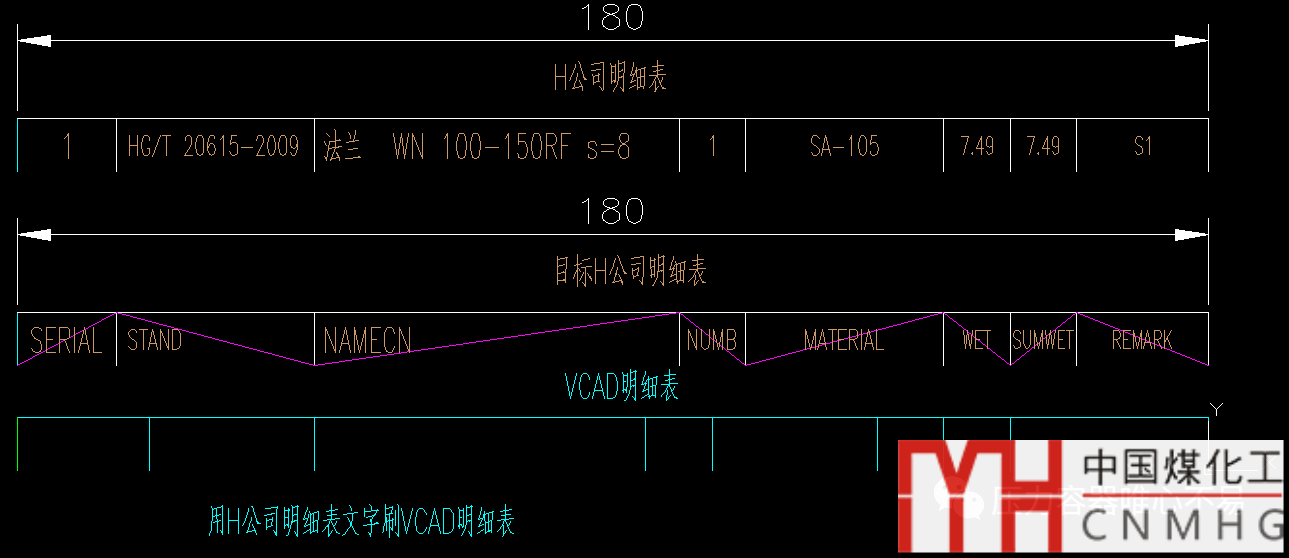

將H公司的明細表復制一份，并將目標H公司明細表的文字刪除，并做紫色輔助線。

移動（不是復制）VCAD的明細表的相應內容到目標H公司明細表的相應內容

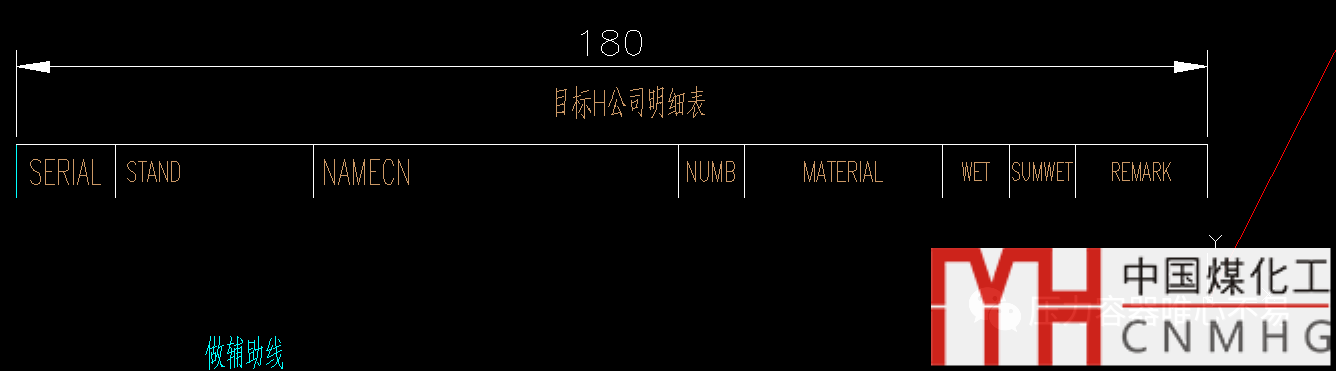

刪除紫色輔助線，H公司明細表以及VCAD明細表的表格，并在坐標原點做輔助線。

將目標H公司明細表移動到坐標原點

刪除所有輔助線，標注，文字等，并使用“pu”命令清理dwg文件。

按保存，保存明細表。

明細表頭的修改

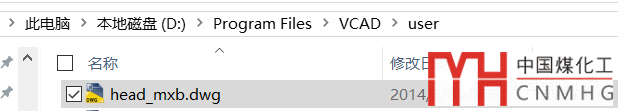

先找到VCAD的明細表頭

雙擊打開。

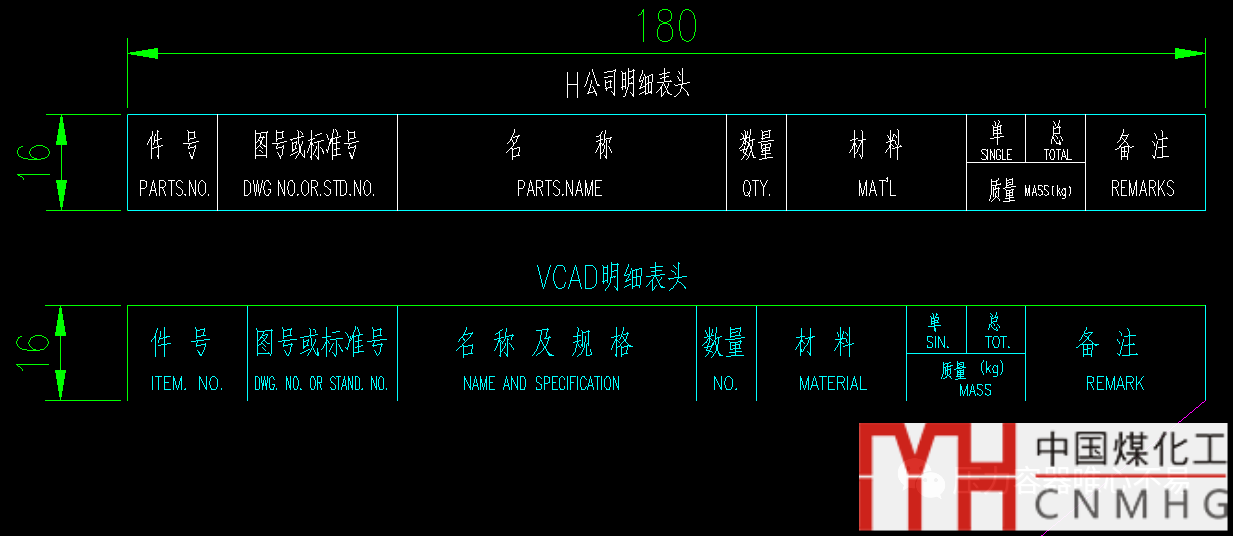

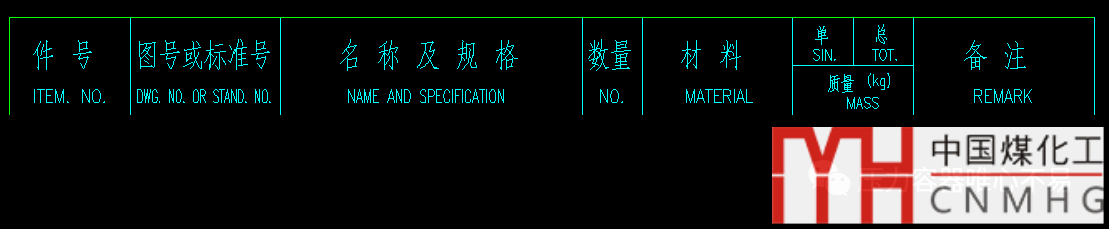

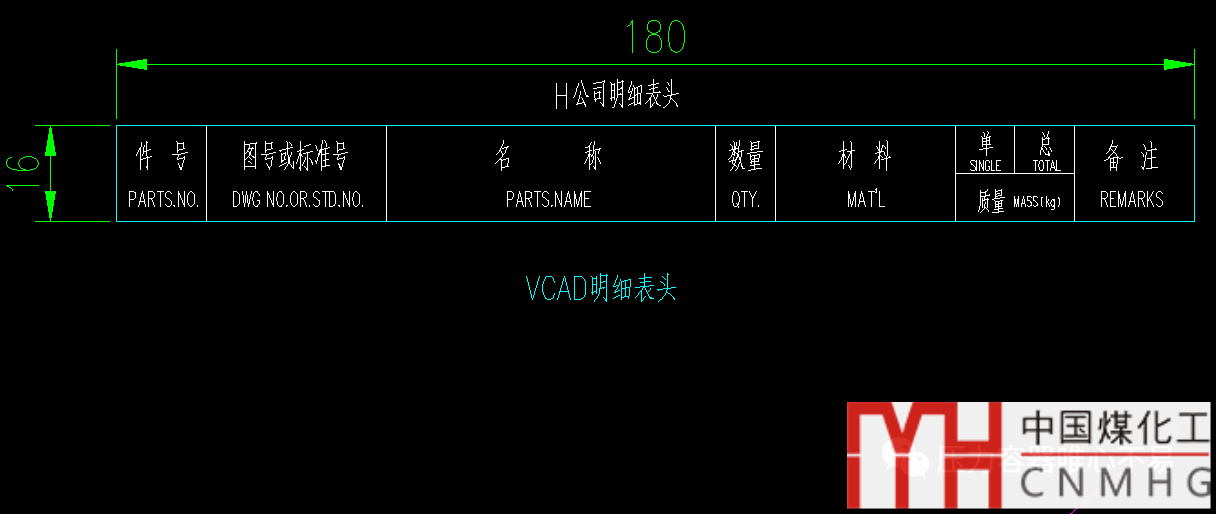

將H公司明細表頭復制到head_mxb.dwg里：

如果H公司明細表頭不是16mm高，希望能夠改成16mm，這樣不需要改動其它文件，就能夠使得明細表頭和明細表貼合。

刪除VCAD明細表頭：

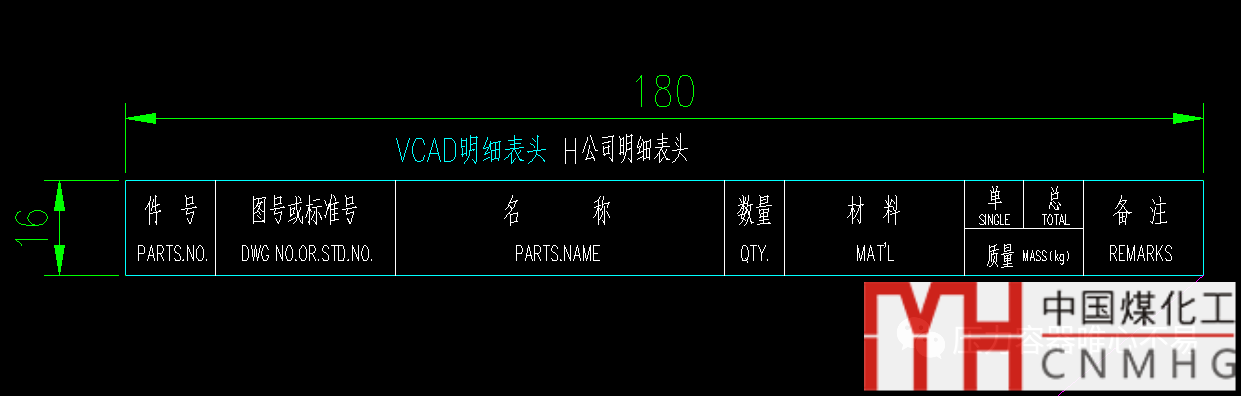

將H公司明細表頭移動到剛才VCAD明細表頭的右下角（紫色輔助線處）

刪除多余的尺寸和輔助線，然后“PU”清理一下。

點擊保存。

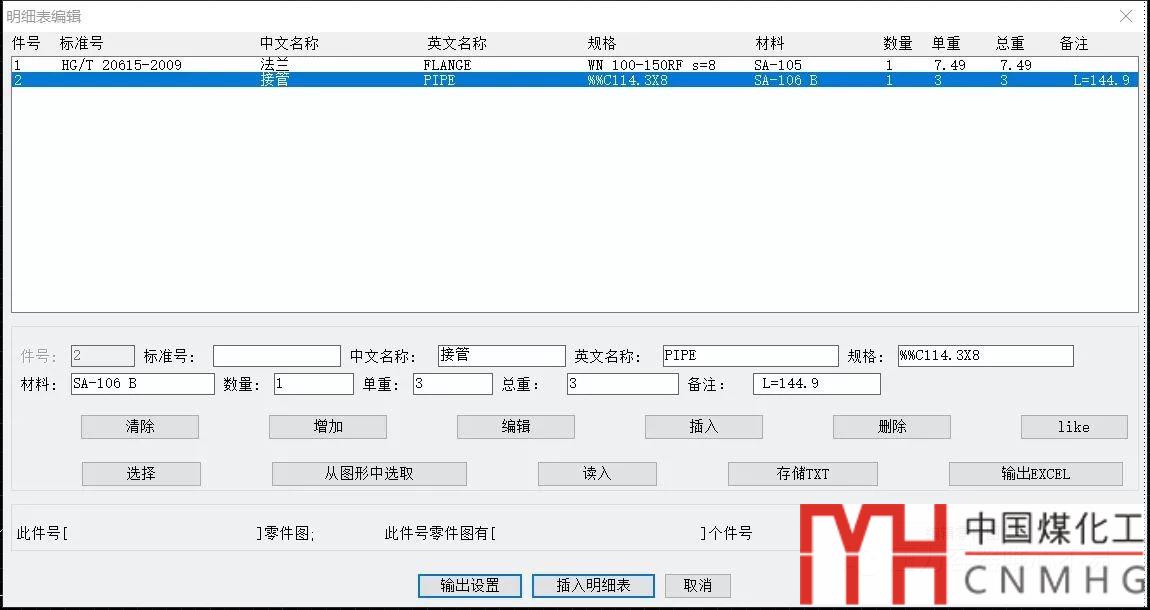

重新開一張新圖紙，用vcad程序畫一個法蘭接管。然后用mxb程序，在圖形中讀取數據，并生成明細表，看一看是不是明細表已經變成H公司的明細表格式了。
