ANSYS的求解方法簡介

(1) 直接解法：

a. 稀疏矩陣法：

占內存大，但運算次數少；通過變換剛度矩陣的順序使得非零元素最少，是使用消元為基礎的直接求解法，是ANSYS經典中的默認求解器，對內存要求較高，它具有三種求解方式：核內求解，最優核外求解，最小核外求解。推薦選擇核內求解。

稀疏矩陣直接解法（包括模態分析和屈曲分析中的Block Lanczos求解法），是基于方程組的直接消項的算法，而不是迭代算法。直接消項的原理是將方程的系數矩陣簡化為下三角矩陣， 再對方程進行求解。因稀疏矩陣直接解法采用直接消項的算法，它的適用性廣。而且只要系數矩陣不是奇異矩陣，一般能夠求出解來。但因系數矩陣消項過程中產生大量數據，對內存的需求量大，在求解大型問題前應該進行相應配置。

bcsoption,,incoere         !運行核內計算bcsoption,,optimal         !運行最優核外計算bcsoption,,minimal        !運行最小核外計算bcsoption,,force,10240     !指定使用內存大小/config,nproce,4          !使用4核處理器eqslv,sparse,1e-5,2        !選擇求解器

b. 波前解法：

波前法的特點是：剛度矩陣K和載荷列陣P不按自然編號進入內存而按計算時參加運算的順序排列；在內存中只保留盡可能少的一部分K和P的元素。

eqslv,front         !選擇求解器

(2) 迭代解法：

a.pcg迭代求解器：

屬于間接迭代法，收斂精度依賴于收斂準則，適合靜態，穩態，瞬態和子空間特征值分析，特別適合于結構分析。對一些非線性分析也有好的效果，在接觸分析中，對于使用罰函數法和增強的拉格朗日法也使用。

不適用于拉格朗日法的接觸分析和不可壓縮材料的分析。高效求解各種矩陣（包括病態），但僅解實、對稱矩陣。

條件共軛求解法首先建立網格單元系數矩陣，設置初始解，通過迭代的方法將方程收斂到容差范圍。根據材料和單元的不同，條件共軛求解法會設置一個合適的求解條件，然后再進行求解。

相比稀疏矩陣求解法，條件共軛求解法更節省時間。而且求解規模越大，節省的時間越多，甚至達到90%之多。但使用條件共軛求解法需要注意，病態矩陣將使結果不收斂。這時要么改善網格質量，重新劃分重新分析，要么采用其他求解器分析。

PCG求解器的特點：

1）由于不需要矩陣分析，所需內存比稀疏矩陣法少；

2）對于中等或大尺寸模型，只要迭代合理，PCG比系數矩陣求解器要快；

3）依賴于剛性矩陣，若矩陣為良性，則求解速度快，單元的長寬比為10：1以下。

4）所需內存較大，一般為JCG的2倍，對于I/O要求較小；

5）求解速度是JCG的4-10倍，迭代次數在1500次以下時速度優于稀疏矩陣法，超過1500次時，則認為矩陣病態，可考慮使用其它求解器。

6）pcg不是默認求解器，需要eqslv,pcg,1e-4激活，其并行度在2cpu時性能可提高10-30%，最高支持16cpu,最高性能提高8倍。

b.JCG求解器（雅克比共軛等值法）

只有在靜態分析，安全諧波分析和完全瞬態的分析才能使用，一般處理PCG不能處理的病態比較嚴重的問題。可解實數、對稱、非對稱矩陣。

雅克比共軛求解法也是首先建立網格單元系數矩陣，設置初始解，通過迭代的方法將方程收斂到容差范圍?；具^程與條件共軛求解法類似，但是以剛度矩陣作為設置求解條件的依據。

c.ICCG求解器（不完全喬類斯基共軛等值法）

類似于JCG，使用了更加復雜的先決條件，所以在病態矩陣的求解上比JCG更好，所用內存是JCG的2倍。只有在靜態分析，安全諧波分析和完全瞬態的分析才能使用。

不完全喬類斯基共軛求解法與雅克比共軛求解法基本一致，但不完全喬類斯基共軛求解法 對病態矩陣的求解能力更強，而且比剛度矩陣得到的前提條件可靠性更好。

d. QMR求解器（準最小殘余求解法）

準最小殘余求解法是適用于電磁分析和諧響應分析的一種迭代求解方法，它的求解可靠性比不完全喬類斯基共軛求解法更強。

選擇PCG求解器（APDL和Workbench）

對大規模問題，建議采用PCG法。此法比波前法計算速度要快10倍以上（前提是您的計算機硬件內存較大，虛擬內存較大，每個硬盤都設置較大的虛擬內存，硬盤為固態硬盤256GB以上，ANSYS軟件系統安裝在固態硬盤上，ANSYS的工作目錄也必須在固態硬盤上）。

a.ANSYS經典下PCG求解器是這樣被激活的：

Finish/config,nproce,4         !指定使用4核處理器----提前設置好（如下圖2所示）/solu                  !進入求解器alls                   !全選            eqslv,pcg,1e-4          !ansys默認求解精度為1e-8，此處改為1e-4msave,on              !節省內存SOLVE               !求解運算

b.workbench下求解器控制有兩個，一個是直接法（Direct）；一個是迭代法（Itetrative）。

圖5：workbench下求解器的選擇

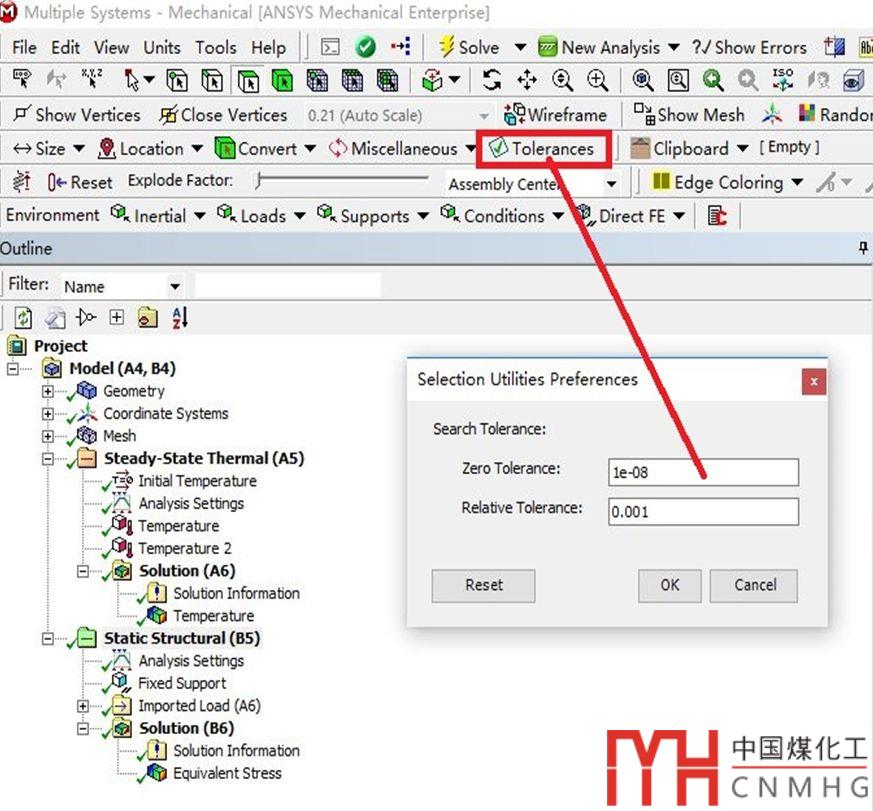

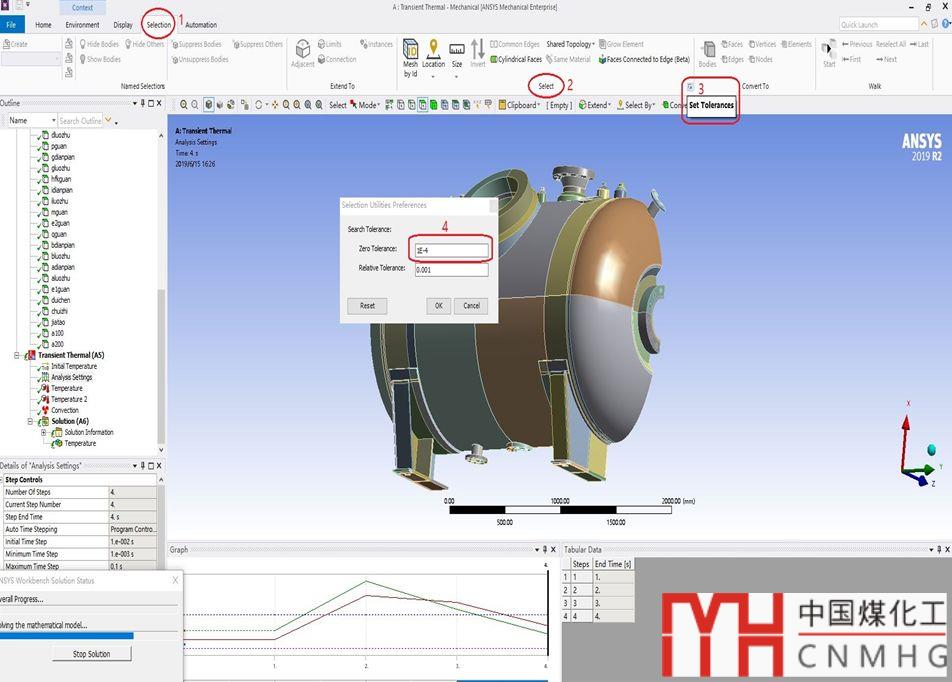

圖6：workbench下求解精度的修改

注：在workbench下通過菜單調整后，計算時是不起作用的，不明原因。因此，需要在求解下插入命令流的方式激活PCG求解器，并將求解精度修改為1E-4。這樣是可以的。

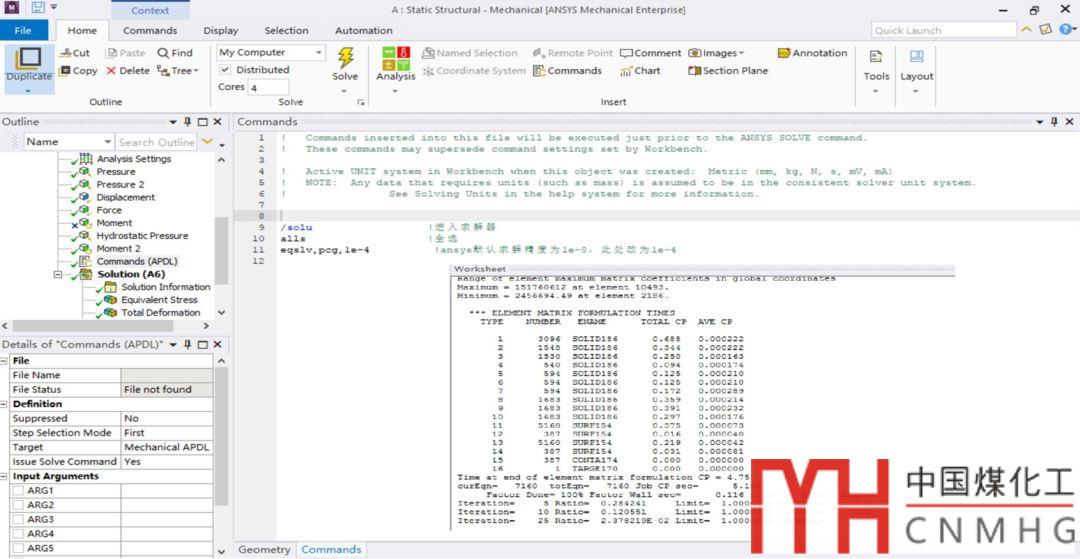

圖7：workbench下插入命令流

直接法和迭代法兩者的計算精度的比較

以帶夾套的筒體徑向開孔為例，用Solid186單元劃分網格，在單元大小與邊界條件一致的情況下（100萬個方程數），采用稀疏矩陣法和PCG迭代法求解，看兩者結果。

稀疏矩陣法用時1分40秒，最大總應力為298.656Mpa；如圖8所示。

圖8：稀疏矩陣法（默認）分析結果

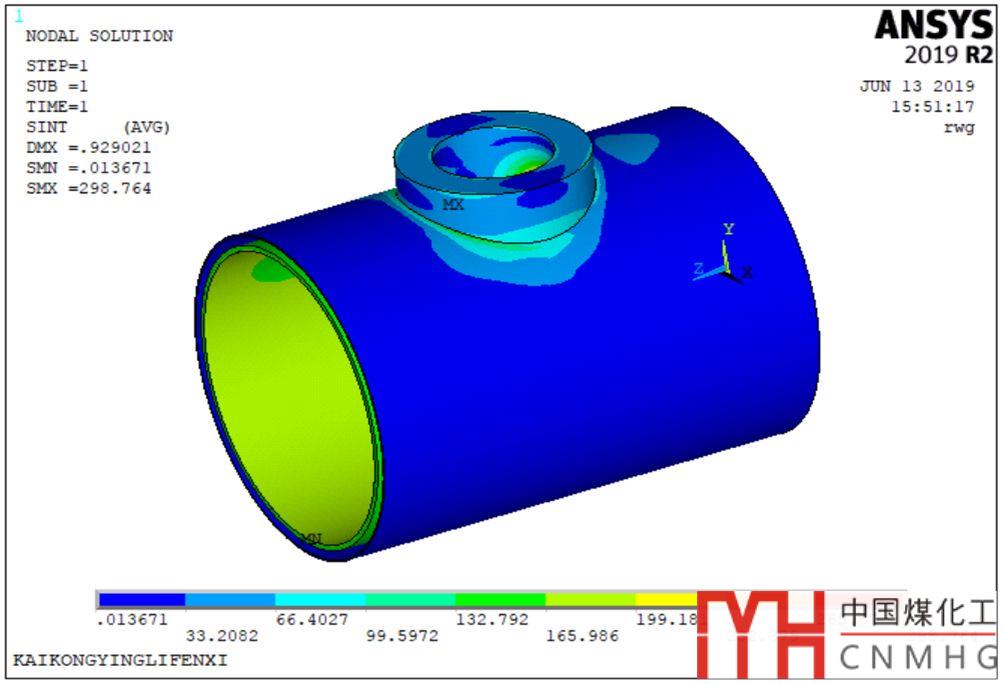

PCG迭代法用時39秒，最大總應力為298.764Mpa；如圖9所示。

圖9：PCG迭代求解器分析結果

由此可見，結果相差不大，PCG的求解速度更快。
