數據類型（Data type）是數據在PLC（計算機）中的組織形式，它包含了數據的長度及數據所支持的操作方式（支持哪些指令）。編程時給變量（Varibale）指定數據類型后，編譯器會給該變量分配一定長度的內存并明確該變量的操作方式。透徹的理解數據類型是程序設計的基本要求。

不同廠家的PLC對數據類型的支持可能會略有出入，但是基本數據類型幾乎相同（不僅僅是PLC的編程，在計算機高級語言的編程中，基本數據類型也相同）。這篇文章以西門子S7系列PLC為例，講解下PLC的基本數據類型。

首先說一說“位”。前一篇文章在講解數制的時候（參考：PLC基礎篇之?dāng)?shù)制及其表示方法），曾多次提到“位”的概念。“位”，英文名稱為“bit”，它是PLC（計算機）的最小存儲單位，其取值范圍為“0”和“1”兩種。

“位”是存儲單位，按位存放的數據，在數據類型中，被稱為“布爾型”（Bool）。布爾型數據的取值范圍為“0”和“1”，可用英文“TRUE”（真）和“FALSE”（假）表示。

在PLC的編程中，布爾型的數據使用頻率是很高的。對于數字量的輸入或輸出，都是以“位”（布爾型）的方式進行操作。比如“I0.0”就是一個布爾型變量，它表示輸入緩沖區（Input）的第0個字節的第0位。“位”，也俗稱“點”，常把輸入通道稱為“I點”，把輸出通道稱為“Q點”。

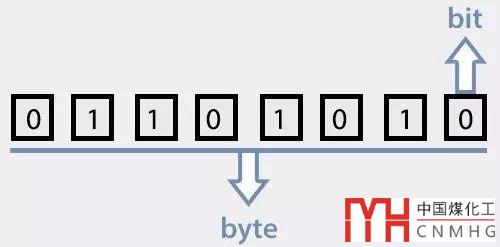

第二種類型：字節（Byte）。八個“位”組成一個“字節（Byte）”，如下圖：

在PLC中，輸入模塊和輸出模塊的通道也是按照字節的順序來存放的。比如“I0.0~I0.7”，這8個輸入“位”組成“IB0”。對于S7-300/400的PLC，Byte類型是無符號數，其取值范圍內為 0~255（0xFF）。對于S7-1200/1500PLC的編程（博途平臺），Byte類型可以作為有符號數或者無符號數。當作為有符號數時，其取值范圍為“-128~+127”；當作為無符號數時，其取值范圍為0~255（0xFF）。

第三種類型：字符型（CHAR）。字符型類型的數據也占用一個字節，它內部存放的是該字符的ASCII碼值。比如字符“A”，其ASCII碼值為66（0x42）。當程序查詢到該數據屬于字符型，并且內部存儲的值為66時，將會在屏幕上顯示大寫的字符：“A”。

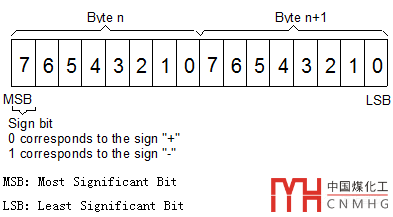

第四種類型：整型（INT）。整型數據占用兩個字節（Byte），屬于有符號數，其取值范圍為：-32768~+32767。整形數據的最高位為符號位，“0”表示正數，“1”表示負數。既然整形數據由兩個字節組成，就有字節順序的問題，哪個字節是高字節呢？西門子S7系列PLC采用大端（Big-Enidan）的存放方式，如下圖（關于字節序，請參考文章：給你講個來自《格列佛游記》的計算機故事）：

第五種類型：字（WORD）。“字”類型也占用兩個字節，但是它表示無符號數，其取值范圍為：0~65535（0xFFFF）。與整型數據一樣，也采用Big-Endina的方式存放。

在PLC中，用“W”來表示一個“字”類型的變量。比如變量“MW0”，其中“M”表示該變量存放在“M”區，“W”表示它是一個“字”類型的變量，“0”表示其起始地址為0。“MW0”由“MB0”和“MB1”組成，其中“MB0”為高字節（Big-Endian字節序）。

第六種類型：雙字（Double WORD）。“雙字”由兩個“字”組成，因此它包含四個字節，其取值范圍為：0~4294967295（0xFFFFFFFF）。在PLC中，“雙字”用“D”表示。比如“MD0”，它表示M存儲區從地址0開始的4個字節，即：MB0、MB1、MB2和MB3，字節序依然為大端（Big-Endina）。

第六種類型：雙整型（Double INT）。“雙整型”類型由兩個“整型”組成，也占用四個字節，不過它表示的是有符號數，其取值范圍為：-2147483648~+2147483648。在PLC中，表示為“DINT”。

第七種類型：實型（Real）。“實型”數據占用四個字節，用來表示浮點數。實型數據總計32個“位”，被分成三個部分：

1）符號位（Sign）：最高位（第31位），正數為“0”，負數為“1”。

2）指數位（Exponent）：第23位到第30位，用于存儲科學計數法中的指數數據，并且采用移位存儲；

3）尾數部分（Mantissa）：第0位到第22位，表示浮點數的尾數部分；

對于“指數位”，為了處理負指數的需要，其存儲的值為實際指數加上偏移量“127”。比如，若實際指數為“0”，則存儲值為“127”；若實際指數為“-64”，則存儲值為“63”。

實型數據（浮點數）可以使用4個字節的空間，可以表示非常大（10的38次方）和非常?。?0的負38次方）的數，但是浮點數的運算速度相對整型會慢一些。在PLC編程中，可以輸入小數點來表示浮點數。比如“10”表示整數，“10.0”表示浮點數。

對于S7-1200/1500系列PLC，博途開發環境支持更多的數據類型。比如：UDINT表示無符號雙整型；SDINT表示有符號雙整型；SINT表示有符號整型；LReal表示雙精度浮點數（64位，8個字節）。本文介紹的基本數據類型主要針對S7系列PLC，對其它PLC產品或計算機程序設計可能會略有出入。在某些高級語言中（比如：VB），布爾型變量的取值范圍雖然也是“0”和“1”，但是要占用2個字節（Byte），不同的操作系統對數據類型的定義也會有所不同（比如32位的Windows和64位的Windows）。為了防止初學者混淆，建議先搞清楚西門子PLC編程環境下的基本數據類型，如果以后需要在其它開發環境下編程，只要查詢下相關手冊，便可觸類旁通。

關于基本數據類型就先講到這里了，西門子PLC還支持復雜數據類型，我們后續的文章再介紹。相關參考文章：
