SINAMICS V20系列變頻器是西門子推出的用于小型自動化生產線的基本型變頻器，可以與西門子S7系列PLC（S7-200 Smart 、S7-1200/1500）配合使用。方正智芯（founderchip）會以連載的方式對SINAMICS V20進行介紹，今天這篇文章，我們先來介紹下SINAMICS V20變頻器的選型。

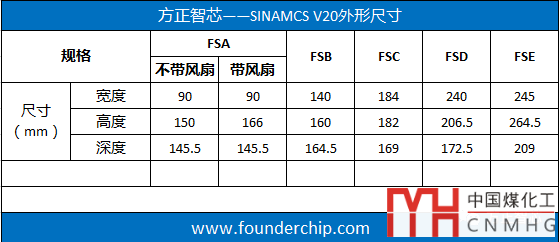

從外形尺寸上劃分，SINAMICS V20包括：FSA、FSB、FSC、FSD、FSE五種產品（FS為“Frame Size”的縮寫，也就是“外形尺寸”），其中，F(xiàn)SA又包括FSA-A、FSA-B和FSA-C三個子系列，不同尺寸的變頻器其功率大小不同。下面這張表格是具體的尺寸數據，在電氣柜設計時可做參考：

從供電電壓類型上劃分，SINAMICS V20包括：單相230V AC和三相400V AC兩種電壓類型。

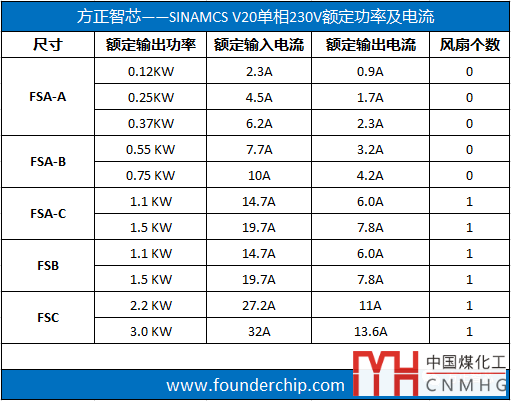

單相230V AC變頻器的FSA-A、FSA-B兩款沒有散熱風扇；FSA-C、FSB和FSC三款變頻器有一個散熱風扇；不同尺寸的變頻器的額定功率及電流見下面的表格：

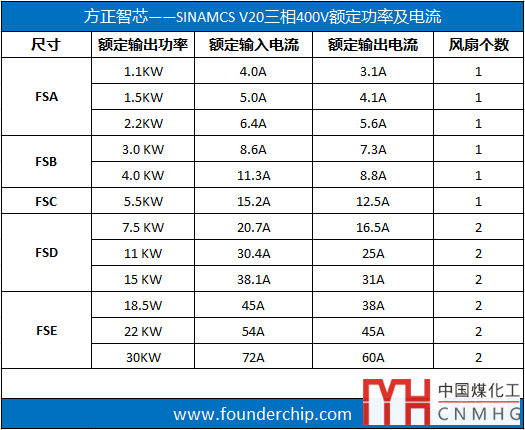

三相400V AC的變頻器不同尺寸的額定功率及電流見下面的表格：

SINAICS V20變頻器的銘牌中包含了產品的訂貨號和序列號。從訂貨號中可以看出該變頻器的供電電壓、功率及內置濾波器的類型。

以下面這張銘牌為例：

其訂貨號為：6SL3210-5BE25-5CV0。

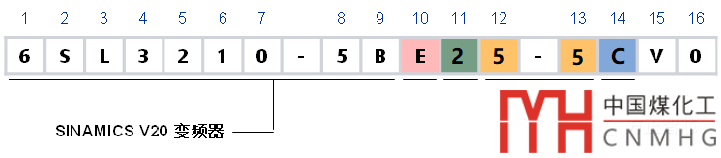

把訂貨號中各字母從左到右排序，在其上面標注位數，得到下面這張圖片：

我們來看看它內含的信息：

第1~9位：“6SL3210-5B”是SINAMICS V20的家族名稱；

第10位：表示變頻器的供電電壓類型。E - 表示三相400V供電；B表示單相230V供電；

第11位：表示10的冪，用來計算功率；

第12位：表示功率的十位數；

第13位：表示功率的個位數；

變頻器的功率按照如下公式計算：

假設：

第11位=n；

第12位=x；

第13位=y；

則：

變頻器功率=（x*10 + y）/1000 * 10^n ，單位：KW；

注：10^n表示10的n次方；

以上面的銘牌為例：

x=5,y=5,n=2;

變頻器的功率=（5*10+5）/1000 *10^2=55/1000*100=5.5 KW

第14位：表示內置濾波器的類型。A：表示A型濾波器；C：表示C3型濾波器；U：表示不含濾波器；

第15~16位：版本號，目前均為“V0”；

好了，關于SINAMICS V20變頻器的選型就先介紹到這里，后續文章將介紹V20的組件、接線、調試等內容。
