拿到一張三維的圖形，我們首先要將圖形分解一下，分析一下圖形怎么創建更方便，比如一些圓弧或復雜的圖形盡量能在平面圖上繪制完成，而最簡單的最常用的二維轉三維命令就是拉伸EXTRUDE，繪制好截面后，給一個高度就好。當然，拉伸命令還可以設置方向、傾斜角度和路徑線等，大家在開始繪制三維模型前可以用一些簡單的圖形來熟悉一下拉伸、掃掠、旋轉、放樣、布爾運算等常用的命令及相關參數。

大家要學習三維前首先要掌握了二維的基本繪圖命令，能將三維模型的截面線或路徑線能按照尺寸準確地繪制出來。

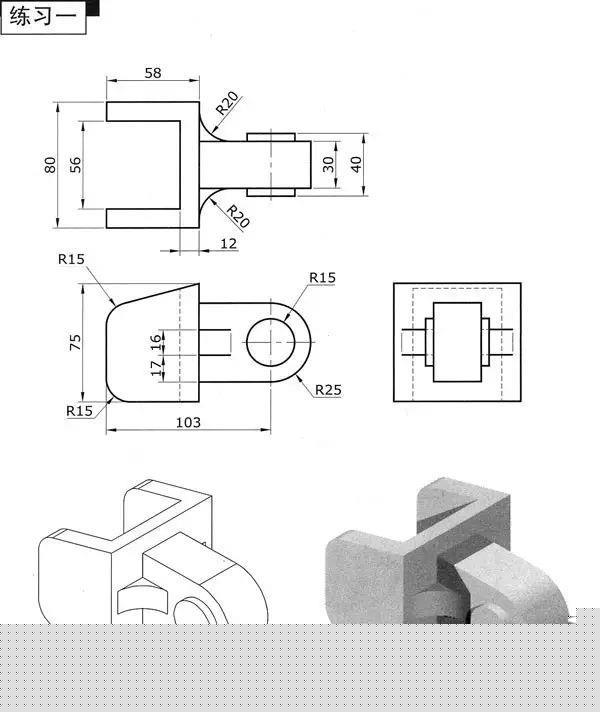

我們來分析一下上面的三維模型，我們可以看到側視圖相對比較復雜，有多段圓弧，而前視圖方方正正，俯視圖中只有一點圓弧，因此可以確定先在左視圖中將側面的界面繪制出來，然后利用拉伸生成主體模型，同時利用布爾運算將中間的凹槽切出來，然后切換到俯視圖，將兩個小部件繪制出來，整個模型基本就完成了。

下面的視頻忽略了二維圖形繪制的過程，主要用到了下面幾個命令：利用邊界BO命令生成面域，將面域或封閉多段線拉伸成三維模型，利用移動捕捉進行模型定位，CAD切換視圖時會自動切換UCS，利用了布爾運算的合并將模型合并成整體，用布爾運算相減從模型中扣除凹槽。視頻演示比較簡單，大家如果看過視頻后能掌握這些技巧，就能將模型準確地繪制出來。

注：視頻我轉成了GIF，底部的播放控件不起作用。

我上傳的GIF分辨率是800X600，不知道在手機上會轉成多少，大家看不看得清楚！

由于時間有限，只能簡單地寫了一下，如果大家看過后有什么不明白的地方，可以在信息里發消息交流。
