捕捉失效，你遇到過嗎？前兩天網友遇到這張問題，原因連我都沒有想到，不知道大家有沒有遇到過。

當時群里網友問是不是開了柵格捕捉或極軸追蹤，柵格捕捉或極軸追蹤有時候會干擾捕捉，但從網友發的視頻來看畫線的時候根本不出現捕捉標記，顯然不是這些原因。

每日一貼——CAD對象捕捉的相關問題和技巧

CAD對象捕捉的靈敏度由什么控制？

把圖紙發過來后，很快就找到了原因和解決方法，下面就來看看到底是怎么回事。

打開圖紙，畫線，將光標移動到圖形上，果然不會出現捕捉標記，確實如他所說無法捕捉。

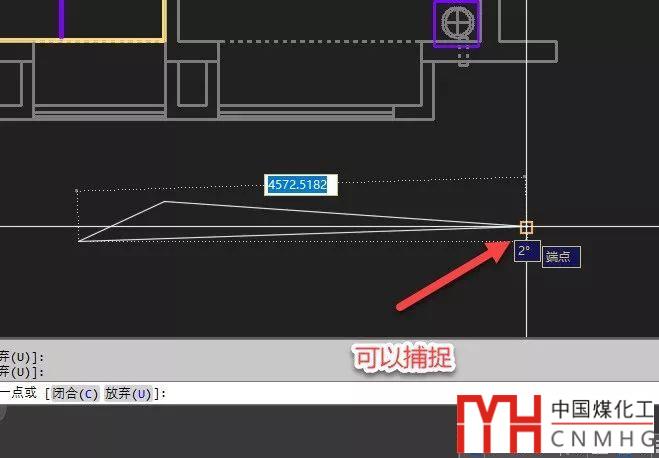

確實很奇怪，我在空白處畫一條直線，這條直線是可以捕捉的，如下圖所示。

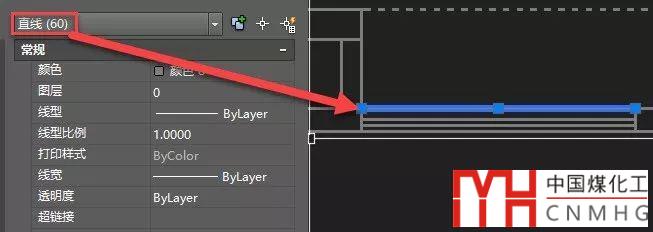

這說明在這張圖紙中捕捉是沒有問題的，并不是設置有任何問題，問題肯定出現在圖形上。我打開特性面板（CTRL+1），框選了一條圖中的一條直線，發現了一個奇怪的現象，而這就是問題的根源，如下圖所示。

居然有60條重合的直線，這張圖紙確實夠奇葩的！還好CAD提供了消除重現的命令：OVERKILL。

每日一貼——CAD繪圖時圖形重合或重疊怎么辦？

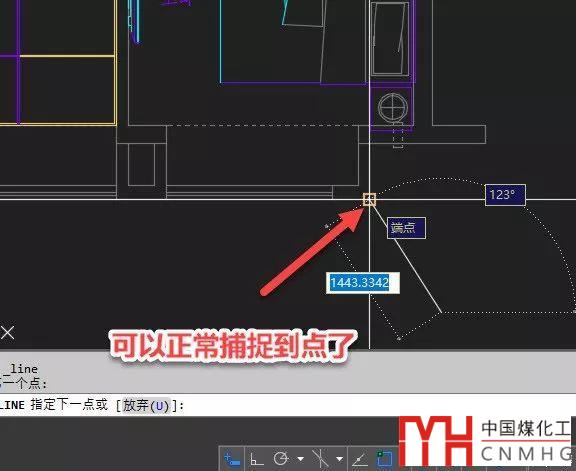

將重線處理過后，再來捕捉就一切正常了，如下圖所示。

重疊圖形清理完后，圖形的顯示發生了變化，線由粗線變成了細線，關鍵是可以正常捕捉到點了。

確實不太明白為什么一張圖要原地復制60遍，更沒想到的是：當大量圖形重疊的時候，CAD由于同時捕捉到點數量太多，反倒不顯示捕捉標記了。

其實在這種狀態下，臨時捕捉還是可以捕捉的，比如用SHIFT+右鍵打開捕捉菜單，選擇一種捕捉方式，在重疊的圖形下也可以捕捉得到，如下圖所示。

我們只要規范畫圖，應該不會出現這種奇葩的圖紙，也就不會出現這樣的問題。
