XX集團工程設計CAD制圖標準
為進一步規范XXXX建筑設計（集團）有限公司內各子分公司的CAD制圖標準，解決計算機資源共享問題，從而進一步提高設計效率，特制定《XXXX建筑設計（集團）有限公司工程設計CAD制圖標準》。
1.適用范圍
使用XXXX設計（集團）有限公司等設計資質，并以CAD方式制圖的初步設計、施工圖設計階段的設計圖紙。
2.引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。
《房屋建筑CAD制圖統一規則》 GB/T 18112-2000
《CAD工程制圖規則》 GB/T 18229-2000
《房屋建筑制圖統一標準》 GB/T 50001-2001
《建筑制圖標準》 GB/T 50104-2001
《建筑結構制圖標準》 GB/T 50105-2001
《給水排水制圖標準》 GB/T 50106-2001
《采暖通風與空氣調節制圖標準》 GBJ/T 50114-2001
3.基本要求
3.1圖框
3.1.1圖幅與格式
|
幅面代號 |
A0 |
A1 |
A2 |
A3 |
A4 |
|
B×L |
841×1189 |
594×841 |
420×594 |
297×420 |
210×297 |
|
圖框邊距c |
10 |
5 |
|||
|
A0、A1及A2圖框允許加長，但必須按基本幅面的長邊（L）成1/4倍增加，不可隨意加長。其余圖幅圖紙均不允許加長。同一工程項目，各專業所用圖幅，除目錄和材料表外不宜多于兩種。 |
|||||
3.1.2標題欄
XXXX設計集團及各子分公司設計資質的設計圖框應制作成標準圖塊。標準圖框中的標題欄應具備更改區、簽字區、設計單位及項目名稱和代號區等，并作為統一標識不得隨意修改,當需要修改使用時必須由集團或各子分公司技術管理部門批準。
3.1.3文件名
各專業CAD圖紙文件名一般應采用中文書寫，且與自然圖紙張數相對應，并用以下規定格式：“圖別圖號—圖名”例如：結施2-基礎平面圖，結施1XX-基礎平面圖等；
當從事合作設計，文件名需要使用英文書寫時應設“專業碼—圖名主組碼（—圖名次組碼）—序號”引導。例如：建筑專業一層平面圖A—F—1，其專業碼為建筑“A”，主組碼為平面圖“F”，序號為1；各專業英文圖名列表見附錄一。為直觀起見，允許在專業碼后直接采用英文全稱及圖紙序號，例如：A—Floor1。
3.2比例
|
種類 |
比例 |
|
原值比例 |
1：1 |
|
常規縮小比例 |
1:2 1:5 1:10 1:20 1:501:1001:1501:200 1:500 1:1000 |
|
必要時縮小比例 |
1:3 1:4 1:6 1:15 1:25 1:301:40 1:60 1:801:250 1:300 1:4001:600 |
3.3字體
3.3.1字高
1、圖面字高應嚴格采用2.5、3.5、5、7、10、14、20mm等七類字高，高寬比設定為0.7；
2、漢字字高應不小于3.5 mm，英文字符與數字高度應不小于2.5mm；
3、一般情況下A0、A1號圖紙的圖簽中圖名采用10mm字高，A2、A3號圖紙的圖簽中圖名采用7mm字高；
4、圖紙中圖面表達部分的圖名宜采用7mm及以上字高，設計說明部分采用5mm字高，圖中文字標注或引注采用3.5mm字高，尺寸標注采用2.5mm字高。
3.3.2字間距及行距
字間距宜使用標準字間距，行距宜采用1.5倍行距。
3.3.3字體
標準圖簽內及說明的字體應由集團或各子分公司統一選定，如華東院為統一選用HZS（長仿宋體），使用字體類型STYLE定為ECADI（hzs.shx，hztxt.shx）。并符合字體間距要求，圖簽中圖名等標題可選用其他字體；上海院一般字體為數字選用單線體SA-RS，漢字選用單線體SA-HZ；標題字體數字選用SA-RC，漢字選用SA-SHZ。另外，考慮到特殊符號的調用，允許使用WORD編寫各專業統一說明，字體選用仿宋_GB2312。
3.4圖線
3.4.1基本線形
|
名稱 |
基本線型形式 |
線寬 |
AUTOCAD R14中對應名稱和命令 |
|
細實線 |
|
0．25b |
CONTINUOUS(LINE) |
|
中實線 |
|
0．5b |
CONTINUOUS(LINE) |
|
粗實線 |
|
b |
CONTINUOUS(LINE或PLINE) |
|
細虛線 |
|
0．25b |
DASHED(LINE) |
|
中虛線 |
|
0．5b |
DASHED(LINE) |
|
粗虛線 |
|
b |
DASHED(LINE或PLINE) |
|
細單點長畫線 |
|
0．25b |
DASHDOT（LINE） |
|
粗單點長畫線 |
|
b |
DASHDOT(LINE或PLINE) |
|
長劃短劃線 |
|
0．25b |
CENTER（LINE） |
|
折斷線 |
|
0．25b |
LSP文件名“BL” |
|
波浪線 |
|
0．25b |
3.4.2線形構造
各項線形構造均有嚴格規定，常用LTSCALE取值如下表所示：
|
比例 |
LTSCALE取值 |
|
1：1 |
5 |
|
1：20 |
100 |
|
1：50 |
250 |
|
1：100 |
500 |
|
1：500 |
2500 |
3.4.3線寬
線寬分粗、中（0.5b）、細（0.25b）三級，繪圖時應根據繪圖比例大小成組選用，嚴禁從不同組內選用各級線寬；各專業應嚴格采用本專業的標準線寬組進行繪圖。各組線寬如下表所示：
|
線寬比 |
線寬 <1：150 |
線寬 ≥1：150 |
常用線形名稱 |
|
B |
0.5 |
0.7 |
粗實線、粗虛線 |
|
0.5b |
0.25 |
0.35 |
中實線、中虛線 |
|
0.25b |
0.13 |
0.18 |
細實線、細虛線、細點劃線、細雙點劃線、折斷線、波浪線、軸線、剖面填充線 |
|
其他 |
0.13 |
0.13或0.18 |
設備圖紙中的建筑背景線 |
3.4.4顏色管理
各圖層顏色必須隨層設置(By layer)，層顏色宜使用各專業模板（.dwt）設定色。
3.5剖面符號
常用剖面式樣所表達材料內容如下表所示：
|
剖面區域的式樣 |
名稱 |
剖面區域的式樣 |
名稱 |
|
|
普通磚 |
|
多孔材料 （除普通磚外） |
|
|
金屬材料 |
|
混凝土 |
|
|
空心磚 |
|
木質件 |
|
|
自然土壤 |
|
夯實土壤 |
|
|
鋼筋混凝土 |
其他剖面式樣見附錄三。
注：1、以上普通磚、金屬材料、多孔材料、自然土壤以及夯實土壤的圖例中斜線一律為45度。
2、混凝土、鋼筋混凝土、金屬圖例中，在圖形較小時可以涂黑。
3、鋼筋混凝土圖例使用混凝土及普通磚圖例通過Hatch命令疊加。

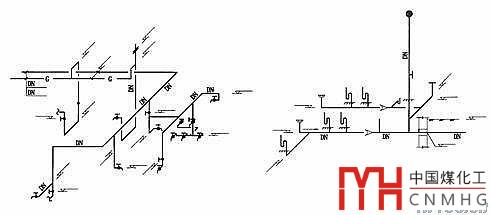

3.6投影法
管道透視圖按45度正面斜軸測法繪制。管道透視圖的布置方向應與平面圖一致。
圖面表達形式如下圖所示：
3.7圖層管理
不同類別內容應分層設置。標準圖框中已設定圖框?qū)蛹疤畋韮?nèi)容層，填表內容層用于填寫圖簽中的內容，請勿在該二層內繪圖或?qū)懻f(shuō)明文字。繪圖與設計說明應根據各專業要求另設圖層。
圖層名原則上用中文命名，設置原則：專業名—圖層類別，常用圖層名見附錄二（中文）。
中外合作設計需要時，圖層名可用英文命名，設置原則為：專業碼—英文簡稱，常用圖層名見附錄二（英文）。
專業碼分類如下：
|
中文名 |
英文名 |
解釋 |
|
通 |
C |
各專業通用 Currency |
|
建 |
A |
建筑 Architectural |
|
總 |
G |
總圖 General plan |
|
結 |
S |
結構 Structural |
|
水 |
P |
給排水 Plumbing |
|
暖 |
M |
采暖通風空調 HVAC（heating ventilation and air-conditioning） |
|
動 |
D |
動力 Dynamics |
|
電 |
E |
電氣 Electrical |
|
弱 |
T |
弱電 Telecommunications |
|
室 |
I |
室內 Interiors |
|
其他 |
X |
其他工種 Other disciplines |
4基本畫法
4.1尺寸標注
同一工程圖中只應采用一種形式，宜采用短斜線形式，如圖示1。
圖1
尺寸數字、尺寸線、標注文字與尺寸線間距和尺寸界限設置要求：
1、尺寸界線應用細實線繪制，通常一端應離開被標注圖樣輪廓線2mm，另一端超出尺寸線2~3mm。圖樣輪廓線也可用作尺寸界線。尺寸起止符號一般用中粗斜短線繪制，其傾斜方向應與尺寸界線成順時針45º角，長度為2mm。
2、圓弧及圓的直徑、半徑尺寸標注用箭頭表示法表示，如圖示2。
圖2
3、文字一般應標注于尺寸線上方，當間距過小無法標注清晰時，也可標注在尺寸線的下方或外側，并應與尺寸線間距盡量保持一致。當尺寸標注在圖樣輪廓內時，不應與圖線、文字及符號等相交，如圖示3。
圖3
4、圖樣輪廓線以外的尺寸界線距圖樣最外輪廓之間的距離通常為10mm，平行排列的尺寸線間距為7~10mm，各條平行排列的尺寸線間距應保持一致。
在電子模板文件（.dwt）中，提供了1:1、1:50、1:100和1:500四種常用比例的尺寸標注樣式。若要使用其他比例的尺寸標注樣式，請進入“Dimension Styles”對話框，點擊“Geometry”按扭，在彈出的對話框中找到“Overall Scale”項，將其值改為所需要的值（例：所需比例為1:200，則將‘Overall Scale’值改為200）。然后，點擊“OK”按扭回到“Dimension Styles”對話框，再依次點擊“Save”和“OK”按扭即可。
4.2標高標注
標高符號以直角等腰三角形表示，其豎向圖面高度為3mm。標高應注在標高三角側向橫線的上（下）方。如圖示4。當標注總平面圖室外地坪標高符號時，應將三角涂黑表示。
圖4

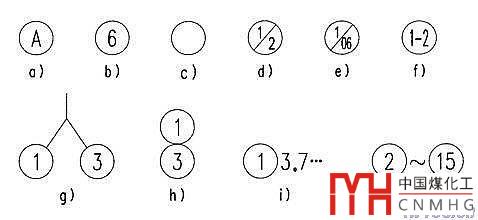

4.3定位軸線標記
定位軸線標記有下列方式：
一般定位軸線標記，見圖5中的a)、b)；
通用詳圖的定位軸線標記，見圖5中的c)；
附加軸線的定位軸線標記，見圖5中的d)、e)；
分區軸線的定位軸線標記，見圖5中的f)；
詳圖多引用的定位軸線標記，見圖5中的g)、h)、I)、j)。
圖5
定位軸線不得進入圓內，且圓心應在定位軸線的延長線上；引出標注中定位軸線的一端點可與引出線的引出點相接，引出線應與圓相接，且圓的圓心應在引出線的延長線上。
定位軸線標記中軸線編號在圓中的定位點、字高、字寬調整系數宜遵守表1、表2、表3和表4的規定。
表1軸線編號在8mm圓中定位
|
軸線編號 字符個數 |
軸線編號 |
軸線編號 定位點 |
例 |
|
|
字高，mm |
字寬調整系數 |
|||
|
1 |
5 |
1.0 |
（X0，Y0） |
|
|
2 |
5 |
0.6 |
（X0，Y0） |
|
|
3 |
5 |
0.4 |
（X0，Y0） |
|
|
注：字寬調整系數用于調整標準字寬，該標準字寬度已由字庫決定，以下相同；（X0，Y0）為圓心點，軸線編號在此點中心對齊 |
||||
表2軸線編號在10mm圓中定位
|
軸線編號 字符個數 |
軸線編號 |
軸線編號 定位點 |
例 |
|
|
字高，mm |
字寬調整系數 |
|||
|
1 |
5 |
1.0 |
（X0，Y0） |
|
|
2 |
5 |
1.0 |
（X0，Y0） |
|
|
3 |
5 |
0.8 |
（X0，Y0） |
|
|
注：（X0，Y0）為圓心點，軸線編號在此點中心對齊 |
||||
表3 類軸線編號在8mm或10mm圓中定位
|
軸線編號類型 |
圓直徑 mm |
其中A |
其中X |
||||
|
字高 mm |
字寬調整系數 |
定位點 |
字高 mm |
字寬調整系數 |
定位點 |
||
|
|
8 |
5 |
0.60 |
(X0-1.15,Y0+0.5) |
3.5 |
0.60 |
(X0-1.5,Y0+0.9) |
|
10 |
5 |
0.75 |
(X0-1.15,Y0+0.5) |
3.5 |
0.75 |
(X0-2.0,Y0+1.5) |
|
|
注：（X0，Y0）為圓心點，軸線編號在定位點中心對齊 |
|||||||
表4 軸線編號在10mm圓中定位
|
軸線編號類型 |
主軸或分軸字符個數 |
其中XX |
其中YY |
||||
|
字高 mm |
字寬調整系數 |
定位點 |
字高 mm |
字寬調整系數 |
定位點 |
||
|
|
1 |
3.5 |
1.0 |
(X0-1.78,Y0+1.78) |
3.5 |
0.60 |
(X0-1.78,Y0+1.78) |
|
2 |
3.5 |
0.5 |
(X0-1.78,Y0+1.78) |
3.5 |
0.75 |
(X0-1.78,Y0+1.78) |
|
|
注：（X0，Y0）為圓心點，軸線編號在定位點中心對齊 |
|||||||
4.4符號
符號繪圖規則如下：
|
符號名 |
生成方式 |
繪制要點 |
圖例 |
|
剖面的剖切符號 |
定位點、剖視方向及編號（建筑物剖面圖的剖切符號宜注在±0.00標高的平面圖上） |
以粗實線繪制，剖切位置線長度6~10mm，剖視方向線垂直于剖切位置線，長度4~6mm。 |
|
|
軸線號 |
屬性圖塊 |
平面圖軸線號以細實線繪制，直徑為8mm，詳圖中可增為10mm。圓形平面中定位軸線的編號，其徑向軸線宜用阿拉伯?dāng)?shù)字表示，從左下角開始，按逆時針順序編寫；其圓周軸線宜用大寫拉丁字母表示，從外向內順序編寫。 |
詳見4.3 |
|
斷面的剖切符號 |
定位點、剖視方向及編號 |
斷面的剖切符號，應只用剖切位置線表示，并以粗實線繪制，長度6~10mm。 |
|
|
索引符號 |
屬性圖塊 |
索引符號是由直徑為10mm的圓和水平直徑組成,圓和水平直徑應以細實線繪制。 |
|
|
引出線符號 |
定位點 |
引出線應以細實線繪制，宜采用水平方向的直線、與水平方向成30、45、60、90度的直線。 |
|
|
編號符號 |
屬性圖塊 |
零件、鋼筋、桿件、設備等的編號，應為直徑為6mm的細實線圓。 |
|
|
詳圖符號 |
屬性圖塊 |
詳圖符號應以粗實線繪制，直徑應為12~14mm。詳圖與被索引的圖樣同在一張圖紙內時,應在詳圖符號內用阿拉伯?dāng)?shù)字注明詳圖的編號；若不在同一張圖紙內時，應用細實線在詳圖符號內畫一水平直徑，在上半圓中注明詳圖編號，在下半圓中注明被索引的圖紙的編號。 |
|
|
對稱符號 |
定位點 |
對稱線平行線的長度為6~10mm，平等線的間距為2~3mm，平行線在對稱線兩側長度應相等。 |
|
|
連接符號 |
定位點及編號 |
連接符號應以折斷線表示需連接的位部，應以折斷線兩端靠圖樣一側的大寫拉丁字母表示連接編號。 |
|
|
指北針?lè)?hào) |
屬性圖塊 |
指北針宜用細實線繪制，圓的直徑宜為24mm，指針尾部寬度宜為3mm，指針頭部應注“北”或“N”字樣。 |
北
|
|
箭頭坡度符號 |
屬性圖塊 |
單面箭頭 |
|
|
三角坡度符號 |
屬性圖塊 |
|
