最近總有人問這些練習題有沒有講解和視頻，早期發過一些帶視頻的練習，有網友給我分享過一些帶視頻的練習，我整理一下分享給大家。

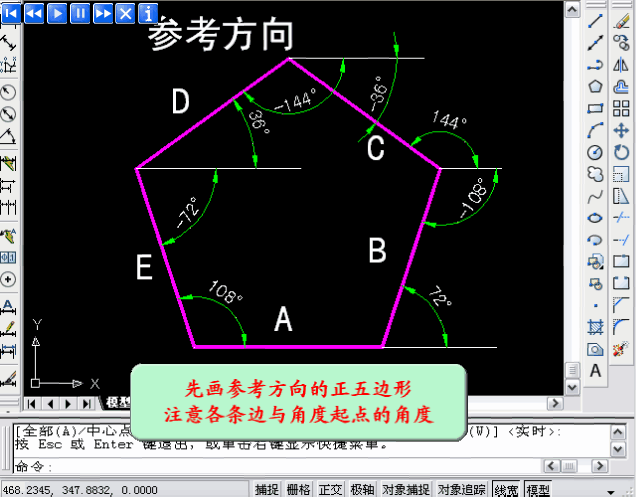

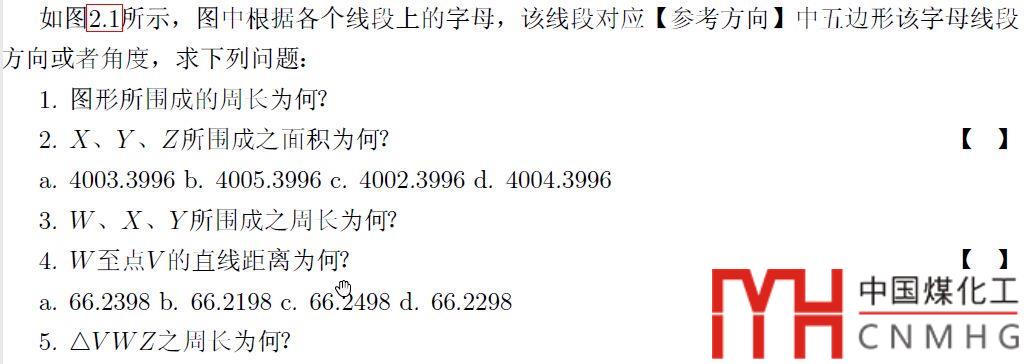

首先要看清楚這張圖給出的條件，左下角標著ABCDE的正五邊形，表示右邊圖形中的ABCDE線段的方向，畫圖前線畫一個正五邊形，。這個五邊形有兩種用法：

一種是直接將每條線跟X軸的正向的夾角標注出來，利用這些角度和長度來輸入相對極坐標會繪制右側的圖形。

一種是將五邊形的邊長畫大一些，比如102，直接將五邊形炸開，依次復制到右側頂點處，然后用拉長LEN命令將線段設置成指定長度。

CAD中拉長命令怎么用？怎么繪制指定弧長的圓弧？

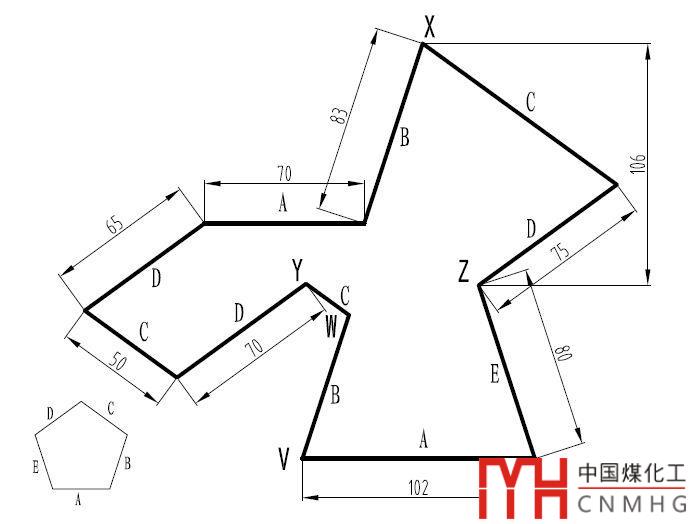

圖中唯一需要單獨處理的是給出XZ距離106的位置，需要畫兩條水平輔助線。

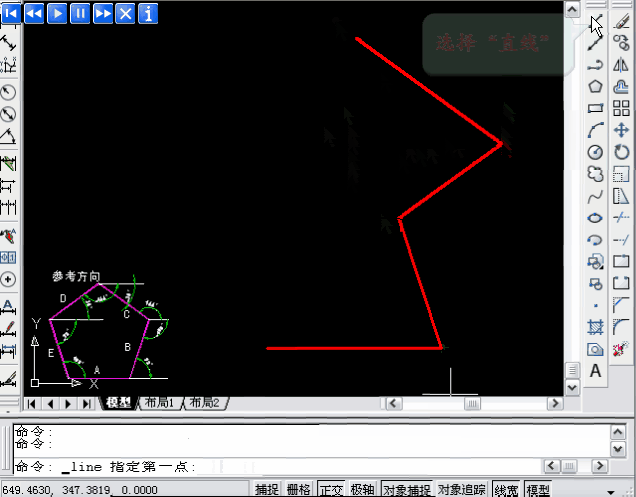

網友分享的視頻采用了第一種方法，由于上傳圖片大小限制，視頻被分為三段，大家可以看一下。

如果想知道問題的答案，可以看看下面的視頻。

如果不會也沒有關系，初學者可以先通過信息的菜單：初學入門>繪圖練習中找到發布的所有帶講解或視頻的二維和三維練習?；螯c(diǎn)這個鏈接打開索引目錄： 二維練習圖三維練習圖
