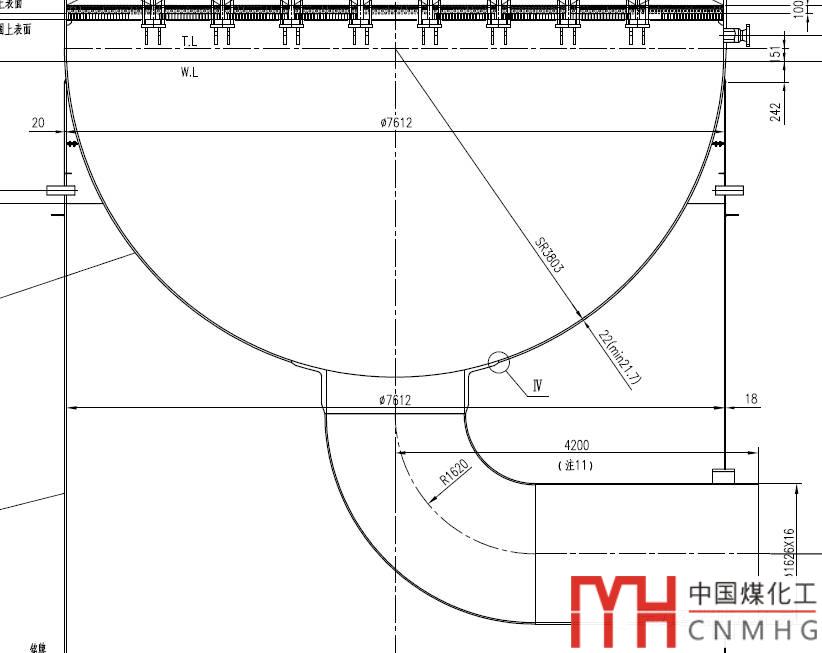

一臺反應器的局部應力開孔超界，下封頭S30409為22mm，腐蝕裕量為1mm。開孔為內徑1594mm的接管。接管載荷由應力專業提供，載荷值非常大。

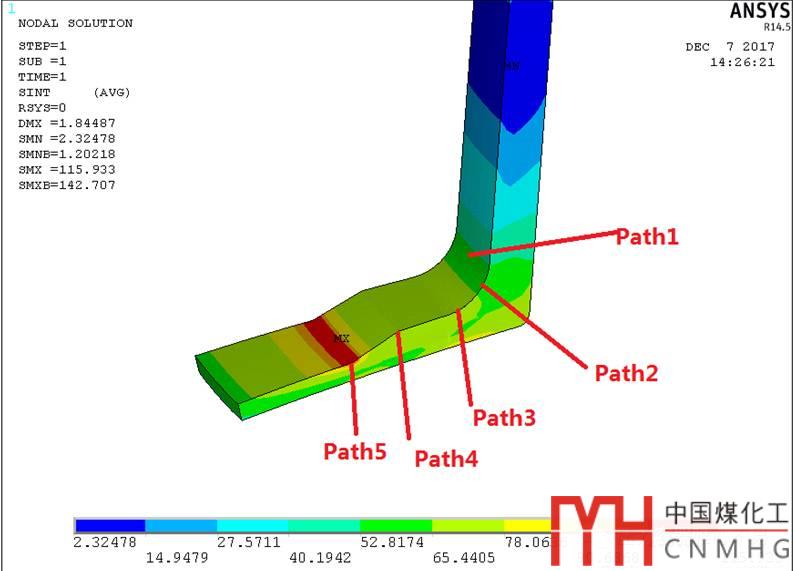

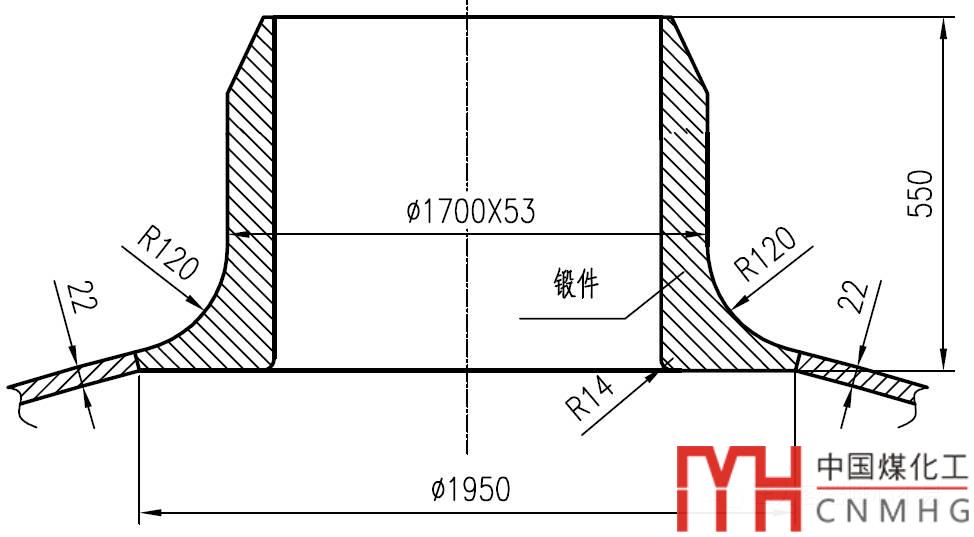

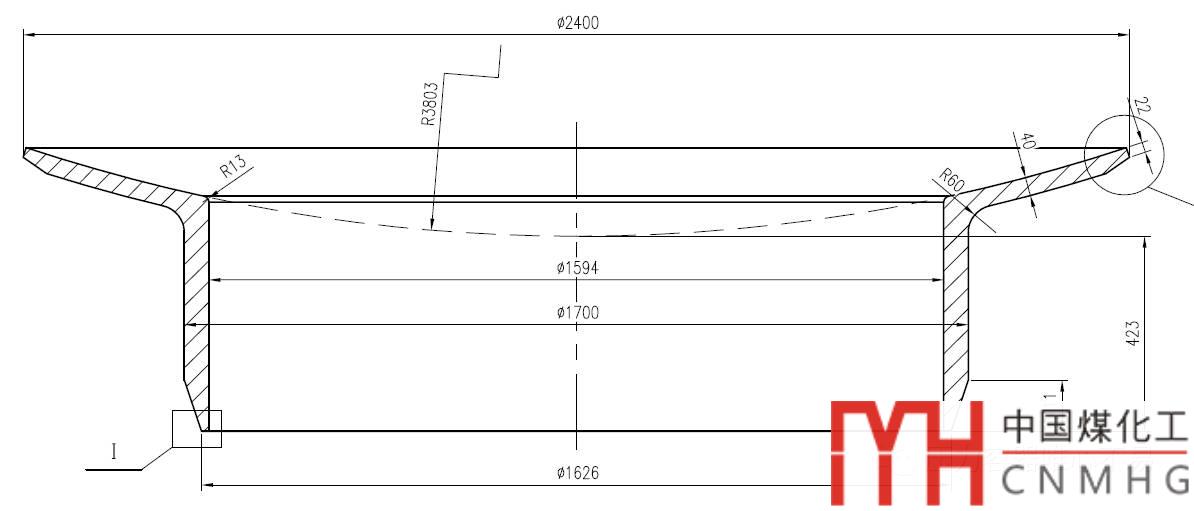

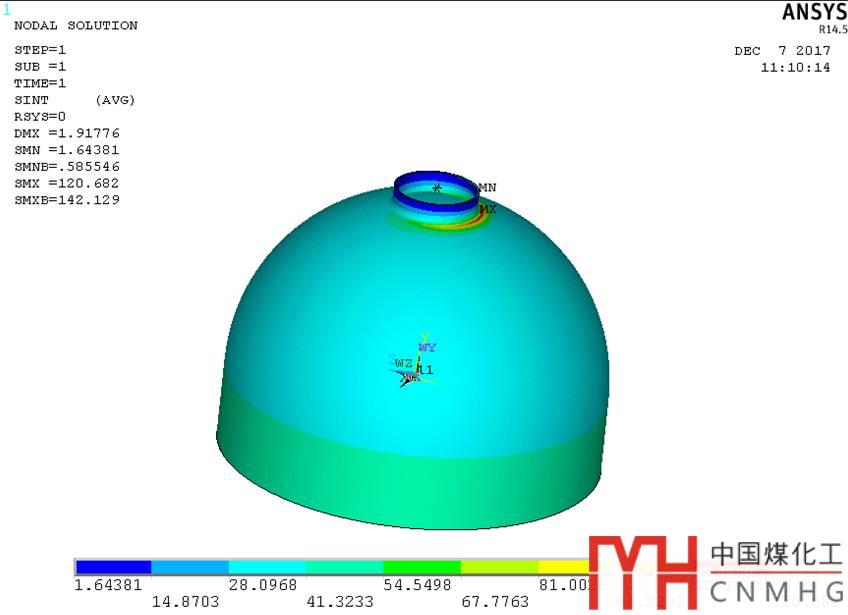

局部應力的計算，SW6的模塊超界，算不了。用PVElite的WRC107計算，也超界，不過可以得到一個參考結果，顯示不合格。需要采用鍛件補強。一開始采用下圖的鍛件，并做ansys分析計算，結果顯示合格。

詢價發給采購，第二天采購反饋信息，這個結構比常規插入式鍛管結構要貴50萬，希望我們能優化一下結構。

應該怎么辦？和審核人商討一下，給出了三種其他方案，供采購人員選擇

方案1：

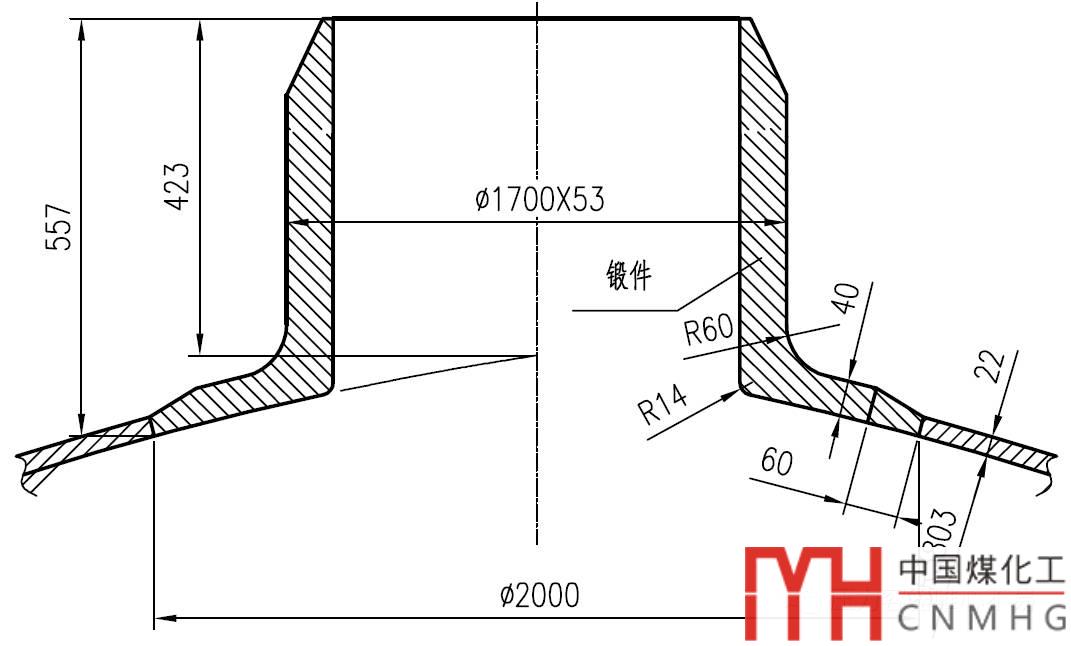

采用對接鍛件結構，鍛件底部采用平齊結構，如下圖所示。

經過建模分析，厚度試算調整，得到最終尺寸。

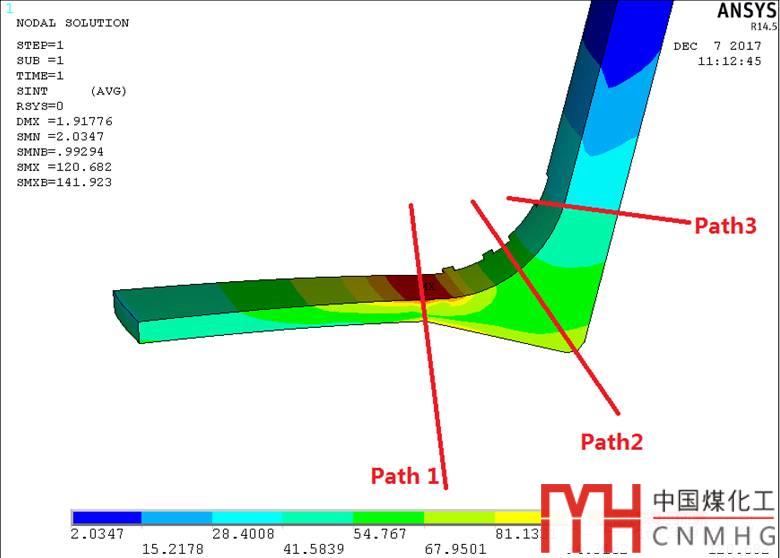

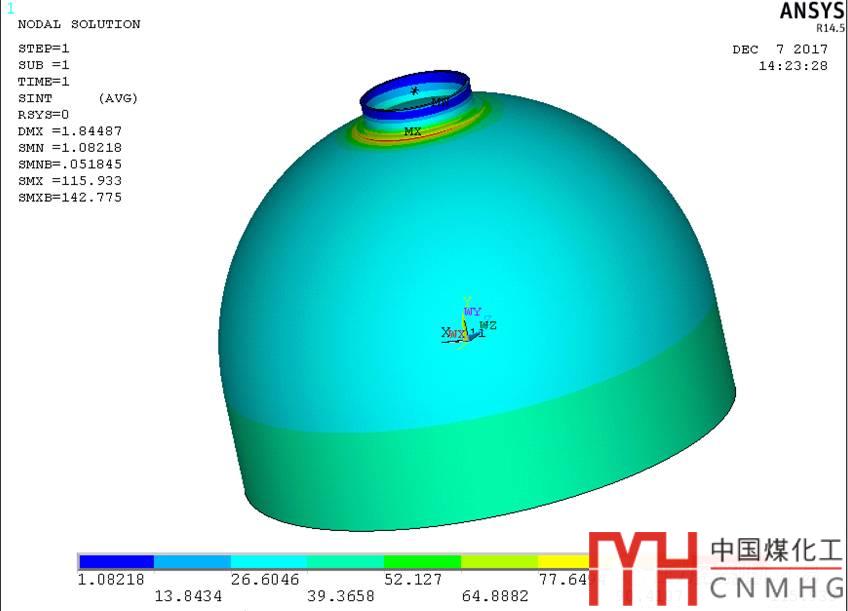

并線性化，結果合格。

方案2：

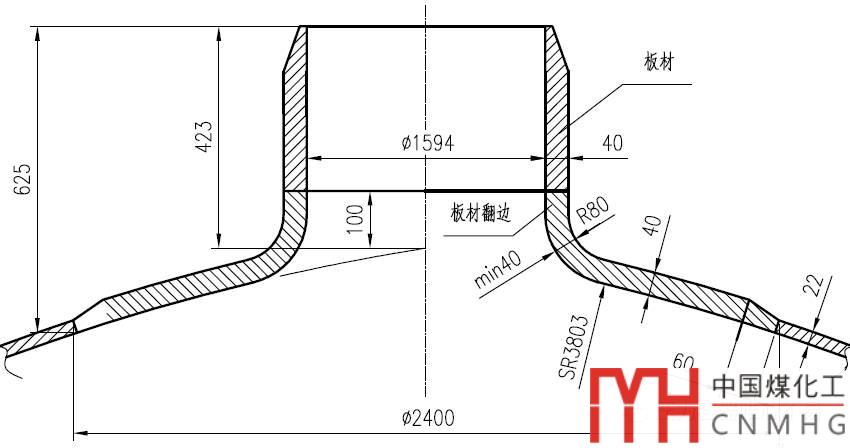

采用板材翻邊結構，然后再用板材焊接的筒節與之焊接。局部加厚封頭。

經過建模分析，厚度試算調整，得到最終尺寸。

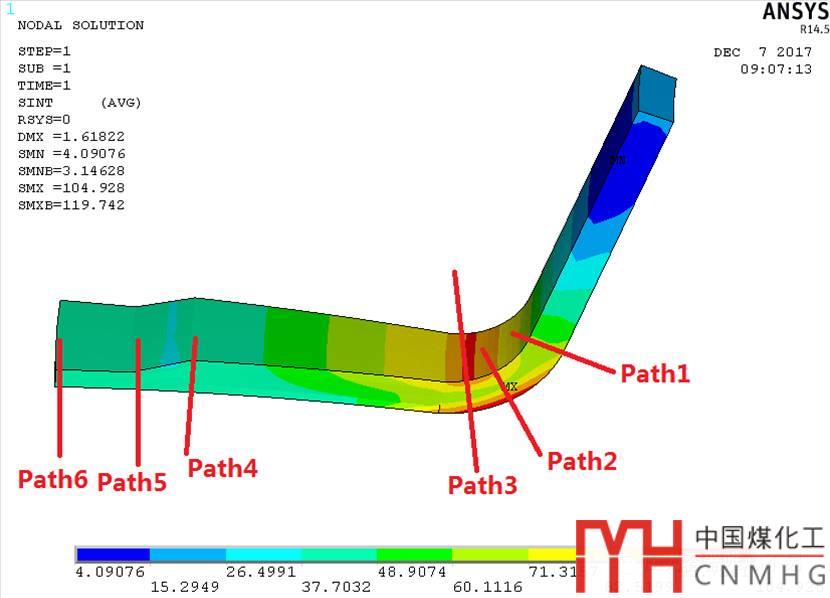

經過線性化，結果合格。

方案3：

采用鍛件加工，內部加工與球形封頭吻合。

經過建模分析，厚度試算調整，得到最終尺寸。

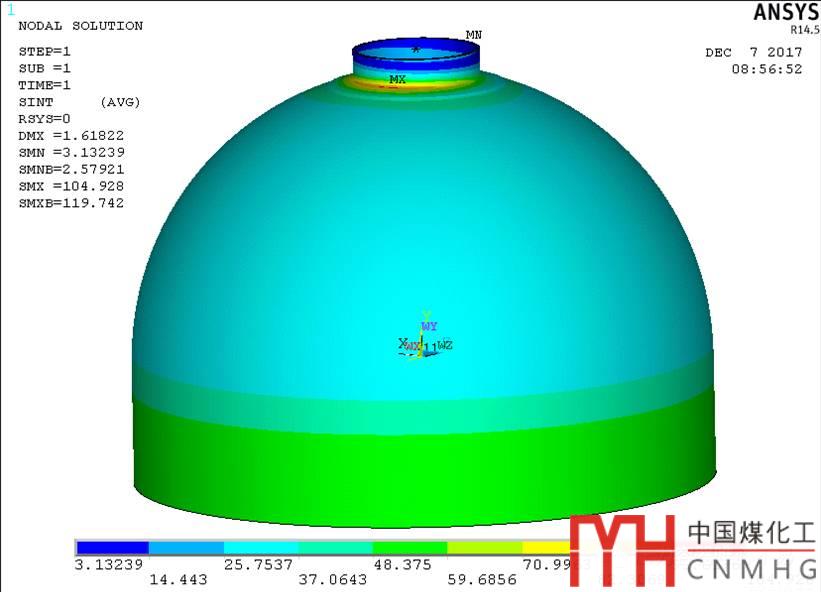

經過線性化，結果合格。

將方案發給采購，采購再通知其他廠家報價。經過廠家的反饋，制造單位不約而同的選擇了第2種方案。最終圖紙按照第二種方案出圖，并做一些細節上的修改。
