這一周內有兩個人問類似的問題，原因不完全相同，選擇對象顯示效果的相關設置在以前的文章里講過，只是遇到的問題的人不太會想到從那篇文章里去找答案。另外，高版本和低版本的選擇的效果和設置也不完全相同，有必要專門針對這個問題再講一下。

每日一貼--初學CAD應該掌握的選擇技巧？

CAD選擇對象相關的顯示效果如何設置？

選中和未選中對象顯示效果有哪些不同？

在分析問題出現的原因之前，我們先看一下選中對象和未選中對象顯示效果有哪些不同，也就是我們通常是怎么來區分選中和未選中對象的。

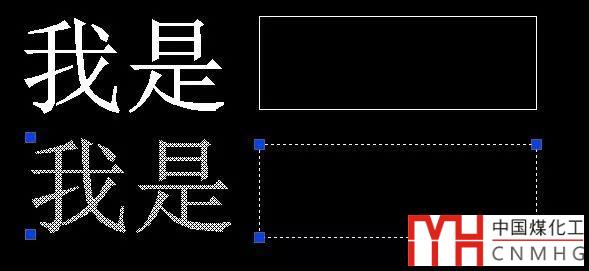

在AUTOCAD低版本或浩辰CAD等國產CAD中，選擇一個圖形后，圖形會虛顯，同時會顯示圖形的夾點，如下圖所示。

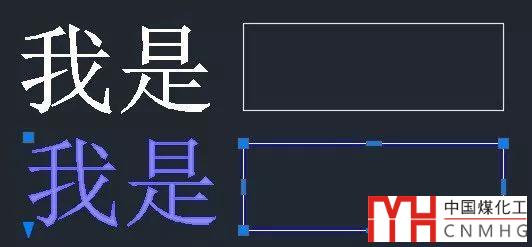

在AUTOCAD高版本選擇圖形的效果做了改變，選中的圖形會變顏色，也會顯示夾點，如下圖所示。

此外，在CAD中還提供選擇預覽的功能，也就是光標移動到圖形上時，圖形也會虛顯并加粗，用來確認圖形是否是我們想選中的圖形，如下圖所示。

選擇預覽和圖形選中的顯示效果不同，設置也不同，必須要區別開。下面主要講的是圖形選中后顯示相關的問題。

二、為什么選中的圖形看上去跟未選中的圖形一樣？

前面講了選擇的對象會虛顯或變色（下面統一稱為亮顯），同時會顯示夾點，亮顯和夾點顯示是不同變量控制的，可以根據現象不同來確定需要修改哪個設置。

1、選中圖形不亮顯

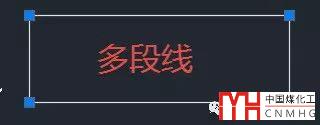

如果圖形選中后不變色或虛顯，就是圖形亮顯的設置被關閉了，如下圖所示。

從夾點我們可以看出來圖形被選中了，但沒有變色或虛顯，這是因為控制高亮顯示的變量Highlight被設置成了0，解決方法就是重新設置為1。

輸入HIGHLIGHT，回車，輸入1，回車。

再選擇看是否正常。

--點廣告，支持小編--

2、夾點不顯示

即使選中的圖形沒有亮顯，通過顯示的夾點也能看出來圖形被選中了。但有時選中圖形后，夾點也會不顯示。夾點不顯示分為兩種情況：

• 選中一個簡單圖形，如直線也不顯示夾點；

• 選中的圖形比較多時不顯示夾點。

  每日一貼——什么是夾點？對夾點可進行哪些操作？

如果是第一種情況則肯定是夾點的顯示被關閉了，控制夾點顯示的變量是GRIPS，低版本是有0和1兩個值，對應著關和開，到高版本變成了3個值，0還表示關，2表示全開，設置成1時多段線中點處的夾點就不顯示了，如下圖所示。

多段線中點處的夾點是高版本才有的，因此這個變量也就做了相應的調整。夾點的開關也可以到選項OP對話框設置，如下圖所示。

選擇圖形多時不顯示夾點是比較正常的現象，因為顯示夾點是需要占用系統資源的，如果顯示所有對象的夾點，會導致顯示和操作變慢，而且選擇多個對象的時候通常也不會去對夾點進行操作，所以當選擇對象的夾點數超過一定數量的時候，CAD就自動不顯示夾點了。上面的截圖其實已經告訴我們答案了，默認夾點超過100后就不顯示了，我們可以根據需要調整這個數值。

有時候夾點顯示了，只是在視口外而已，比如選中圖形是一個大的圖塊，選中后只會顯示基點處一個夾點，如果基點在視口外就會看不到夾點。

當然還有一些異常狀況，比如直線、多段線只顯示一個夾點，這就要看圖紙本身是不是有問題了。

為什么CAD直線、多段線等圖形只顯示一個夾點？

三、HIGHLIGHT變量設置是1，但還是看不出亮顯的效果？

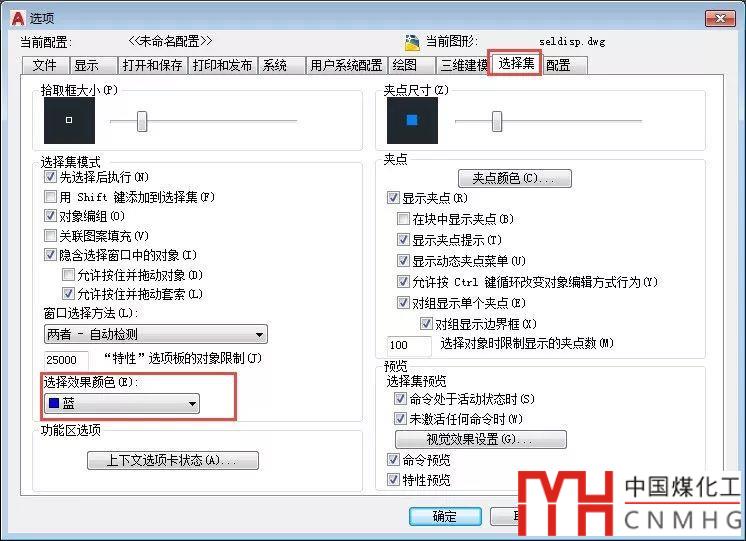

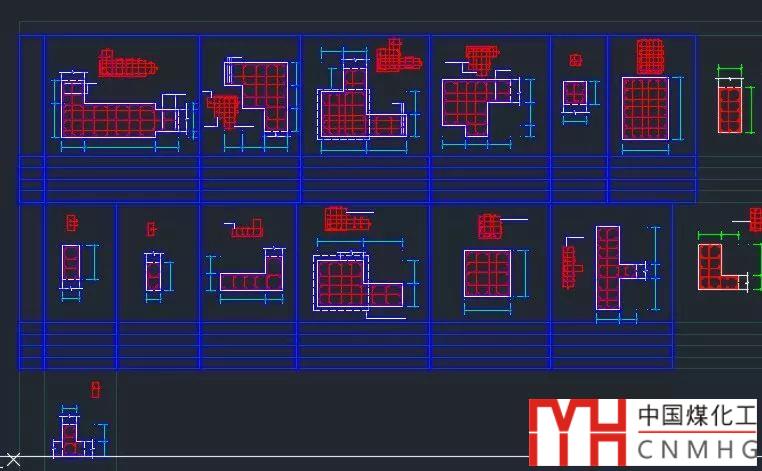

這種情況是我之前沒有想到的，是前幾天有位網友遇到的，檢查HIGHLIGHT變量設置是1，但仍然看不出亮顯的效果，最后發現原來他的圖形顏色跟選擇顏色是一樣的，就看不到變色的效果了。選擇效果顏色的設置也在選項對話框中，他的默認設置是洋紅，圖形也是洋紅的，改成藍色就可以看出來了，如下圖所示。

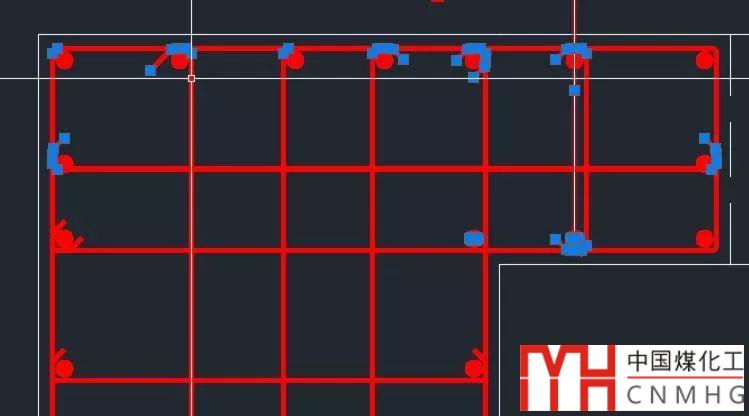

我試了一下確實如此，將選擇效果顏色改成紅色，選擇紅色圖形后的效果如下圖所示。

AUTOCAD不同版本的默認的選擇效果顏色還不一樣，你可以根據你圖紙中的圖形顏色來調整選擇效果顏色，讓選擇效果顏色跟圖中圖形不一樣，就不會出現上述問題了。

目前遇到和想到的原因和解決辦法就這么多，如果大家還遇到其他不屬于上述幾種情況的問題可以留言或發消息。這些變量大家肯定不會主動去改，不僅要知道解決方法，還需要找到問題的根源，比如是加載的哪個程序運行不正常，導致修改參數后沒有恢復。
