有網友在群里問，為什么我的標注樣式管理器的樣例圖中只看到圖形，看不到標注的樣例，如下圖所示

不知道大家有沒有遇到過，為什么會出現這種問題呢？

估計大多數人沒有想到，對話框中預覽圖的圖形顯示居然會跟圖層的開關有關系。

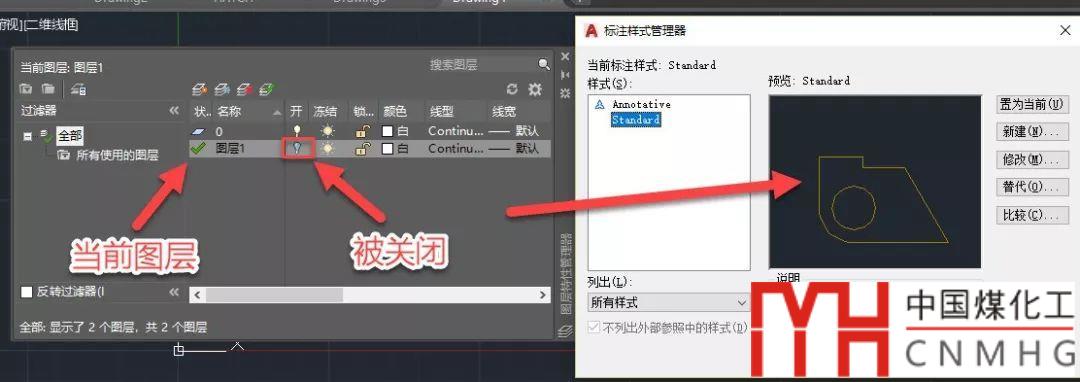

問題原因：如果當前圖層被關閉，標注樣式管理就會顯示成這樣。

如下圖所示。

為什么會這樣呢？

我想CAD軟件可能是要提醒大家，你的當前圖層被關閉了！你這時候如果畫圖的話，圖形會看不到的！

CAD圖層的凍結跟開關有什么區別？凍結、新視口凍結、視口凍結有什么不同？

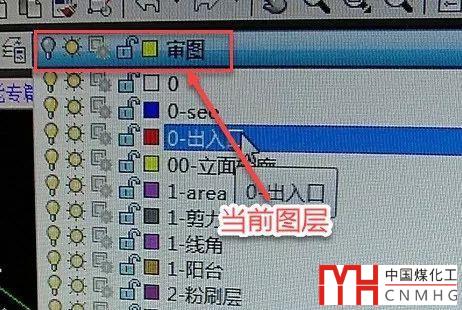

要檢查當前圖層是否關閉，不需要打開圖層管理器，在工具欄或命令面板中圖層列表顯示的圖層就是當前圖層，直接看一眼就知道了，如下圖所示。

點開圖層列表，當前圖層會顯示在最上面，但有時反而會被忽略，如下圖所示。

最后要再跟大家重復一遍：

當前圖層是可以關閉的。如果當前圖層被關閉，我們畫的圖形會看不到，而且標注樣式管理器中會不顯示標注的樣例。
