在PFD中，我們需要導入物料衡算表，如果在CAD中直接一個一個輸入進去的話，工作量太大，所以我們會直接將Aspen里的物料衡算數據Copy到Excel當中，再將Excel表格導入到CAD中，下面就以我們的經驗，來給大家講一下Excel表格如何導入CAD（以AutoCAD2010版本介紹）。

圖1

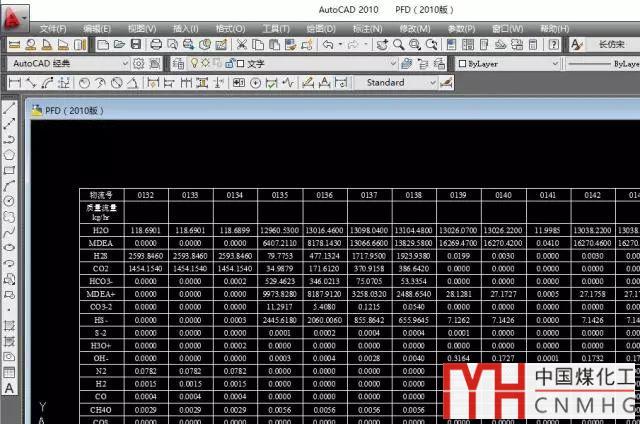

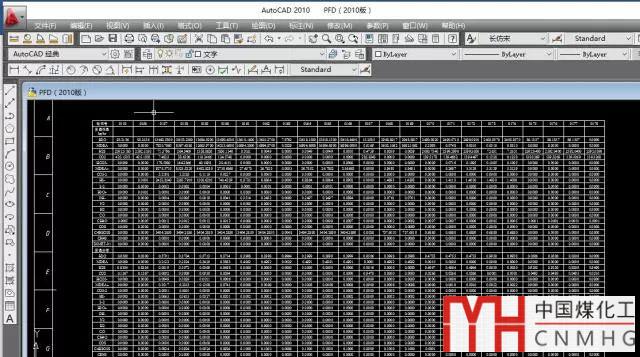

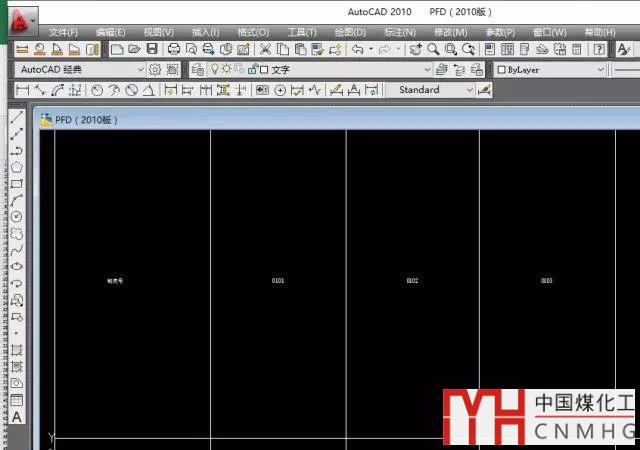

上圖是我需要導入到CAD里面的一張物料衡算表，如果直接復制直接粘貼到CAD中會得到一張白底的表格（如圖2），比較難看，我們需要生成只有數字而沒有白色背景的表格（如圖3）。

圖2

圖3

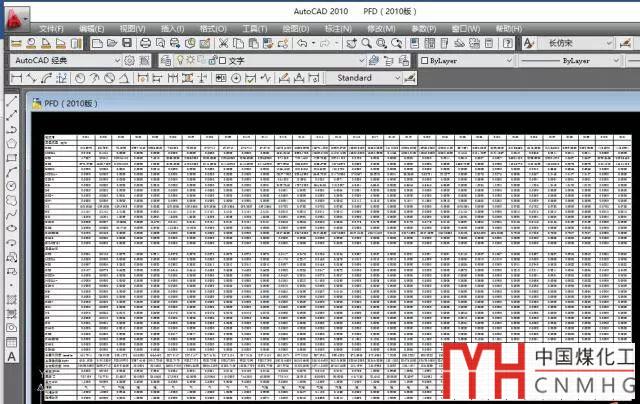

步驟1：將需要復制的表格Ctrl+C，然后轉移到CAD操作界面。

圖4

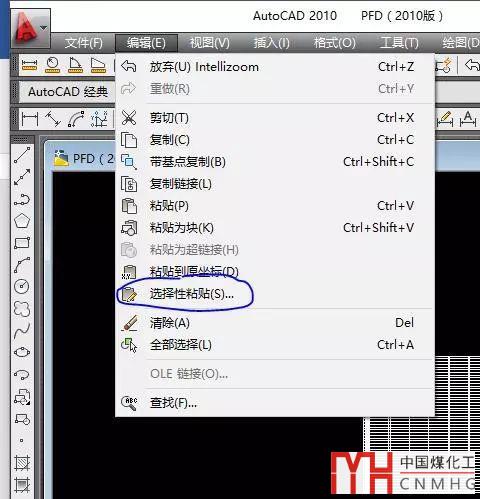

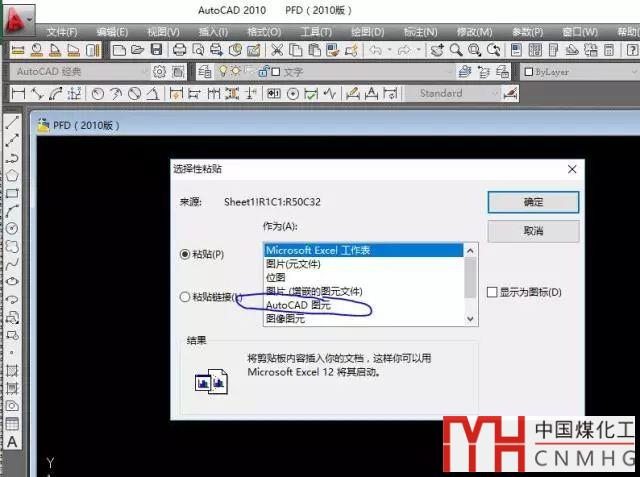

步驟2：點擊“編輯→選擇性粘貼→AutoCAD圖元→確定”，然后在CAD界面點擊你要導入表格的地方。

圖5

圖6

由于CAD軟件版本的原因，一般來說完成以上兩步CAD中會有正常的表格。

但是如果出現下面的情況，即CAD中顯示的表格雖然是沒有背景的了，邊框也正常，但是表格放大之后發現里面的數字和文字非常小非常?。m然說在Excel上看起來正常）。

圖7

那么你需要做出一個調整。

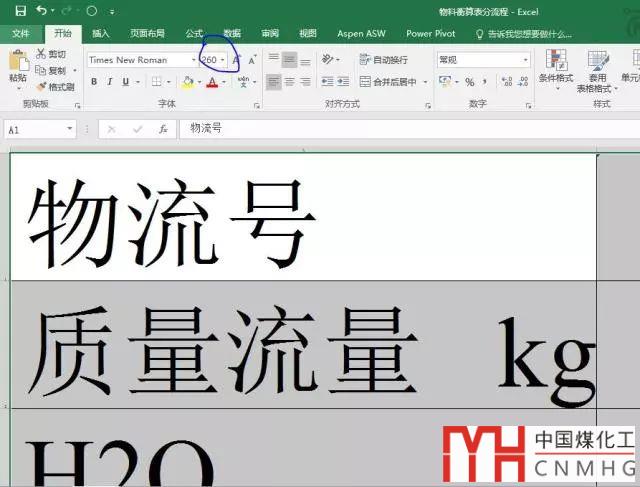

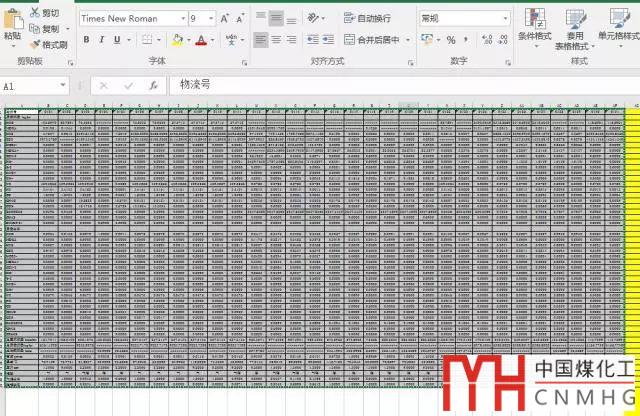

調整：將Excel你要導入的表格字體設置到260（可以比這個小或者比這個大，看效果），然后自動調整行高和列寬；再重復步驟1、步驟2，得到的CAD中表格里面的字就會變大，如果覺得不夠大的話，將Excel中的字體再往上調即可！

圖8

最后得到的表格效果如下圖：

圖9

結語

如果在Excel里面行高列寬設置不恰當?shù)脑?，在CAD中會出現表格不美觀的情況，這時候需要自行進行調整了，在這里不作贅述。還有這樣操作并不能改變表格中文字的字體，所以還是有些缺陷，但更好的辦法我們還在摸索中，如果您有好的方法可以和我們溝通。其實很多操作只要學會了就能夠給我們節省很多時間和精力，所以不妨我們一起多學一學吧~
