西門子ET200S系列PLC的底板模塊（Terminal Module）與信號模塊（Electronic module）及電源模塊（Power module）是分開的，有不同的類型可供選擇。熟悉底板模塊的類型有助于保證電路設計的正確性，提升硬件的利用率，節省成本。今天這篇文章我們來具體談?wù)凟T200S的底板模塊的第一部分——電源類底板模塊。

從功能上劃分，ET200S的底板模塊可以分為電源（Power）類和電子模塊（Electronic Module）類；從連接端子的數目劃分，底板模塊可以分為2X2（兩排，每排兩個）、2X3（兩排，每排三個）、2X4（兩排，每排四個）和2X6（兩排，每排六個）；從端子的固定方式分，可分為卡簧類（Spring）、螺紋類（Screw）和快插類（Fast Connection）；

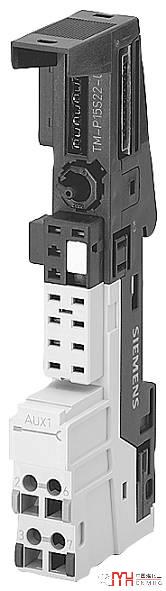

底板模塊的命名有著特殊的規律，從名稱中可以看出該模塊的分類信息，比如：TM-P15S22-01。其中“TM”是“Terminal Module（底板模塊）”的縮寫；“P”表示電源（Power）；“15”表示連接模塊的寬度為“15mm”；“S”表示其固定方式為卡簧固定（Spring）；“22”表示端子的數目為“2X2（兩排，每排兩個）”；“01”表示沒有連接AUX1總線的端子。“TM-P15S22-01”的實物如下圖：

在上面的描述中，你可能沒有看明白這句話：“01表示沒有連接AUX1總線的端子”。什么是“AUX1總線”呢？它其實是底板模塊下方的一條連接線，可以用來作為公共地線或其它用途（取決于設計人員）。為了更好的理解“AUX1”，我們來看看另外一種電源模塊：TM-P15S23-A0，如下圖：

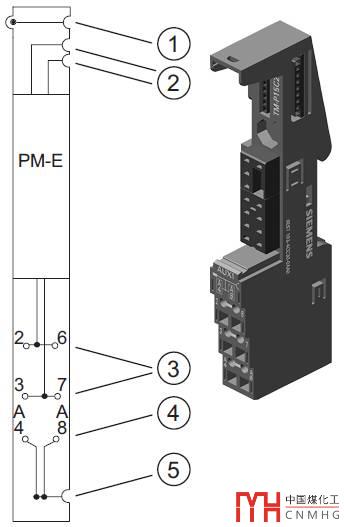

上圖中，數字“5”所指示的連接線就是“AUX1”總線，可以看到該總線外部連接了“A4”和“A8”兩個端子。但要注意，該模塊AUX1總線僅向右延伸，向左是不通的（沒有插針），這也是它名稱最后字母為“A0”的原因。

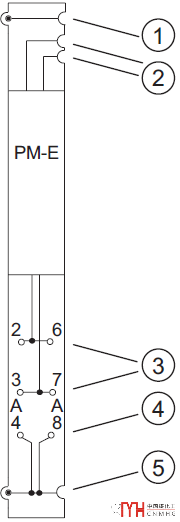

有沒有AUX1總線左右都延伸的呢？有的，它的名稱是：TM-P15S23-A1，它的左下角有插針。其示意圖如下：

還有一種為故障安全模塊提供電源（PM-E F 24 VDC）的底板模塊：TM-P30S44-A0，如下圖：

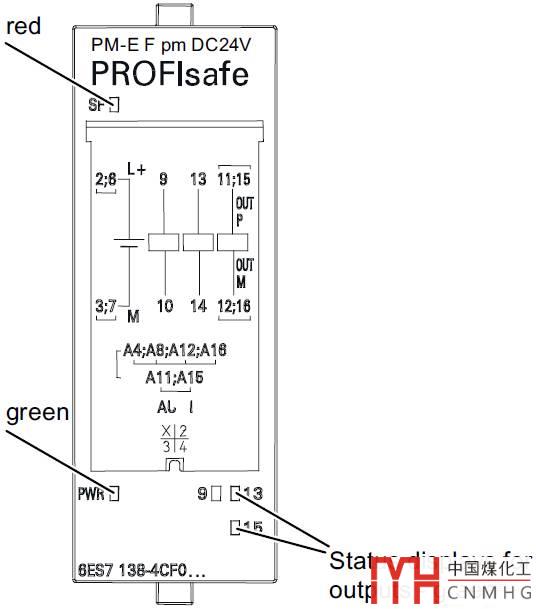

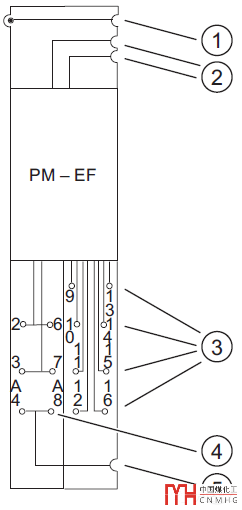

從其命名可以看出，它連接模塊的寬度為30mm，為卡簧固定模式（S），是AUX1總線的起始模塊（A0），其中“3”號部分是用來連接電源模塊的端子，比如可以連接如下圖的故障安全電源模塊：

關于西門子ET200S底板模塊的第一部分——電源類底板模塊，就先介紹到這里，下一篇文章我們介紹第二部分——信號模塊（Electronic module）類底板模塊。
